Druckfeder D-360 Federstahl Ø 5 x 25 x 41 mm

Staffelpreise - Druckfeder D-360

Bestellmenge Einzelpreis [EUR]
1 12,4800 EUR
2 9,9500 EUR
3 5,4200 EUR
7 3,2800 EUR
17 1,8300 EUR
37 1,5400 EUR
75 1,5100 EUR
125 1,4634 EUR
175 1,4586 EUR
250 1,4345 EUR
350 1,4116 EUR

Druckfeder Kaufen

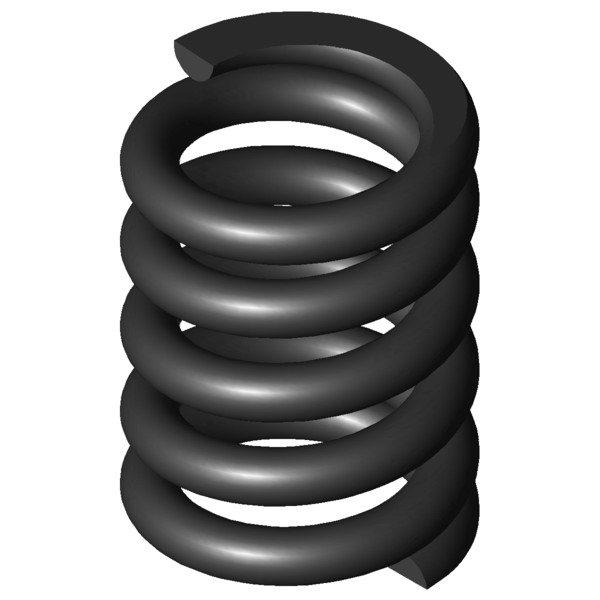

Produktbild Druckfeder D-360
Produktbild Druckfeder D-360
Menge: In den Warenkorb legen

Technische Daten - Druckfeder D-360

Formelzeichen Wert Einheit Beschreibung
Material EN 10270-1 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 5 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 25 mm Mittlerer Windungsdurchmesser
De 30 mm Äußerer Windungsdurchmesser
Dd 19,1 mm Dorndurchmesser
Dh 31 mm Hülsendurchmesser
L0 41 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 1291,629 N Höchstkraft der Feder
Ln 29,91 mm Kleinste Länge der Feder
sn 11,09 mm Größter Federweg bei statischer Belastung
Fndyn 1150,314 N Dynamische Höchstkraft
Lndyn 31,12 mm Kleinste Länge dynamische Belastung
shdyn 4,46 mm Größter Federweg dynamische Belastung
S 10,286 mm Steigung der Feder
n 3,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 116,429 N/mm Federrate
Gewicht 67,0445 g Gewicht des Artikels
Fntol 114 N (+/-) Toleranz für statische Höchstkraft
Fndtol 111 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,35 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 0,81 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe AB - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder D-360 Federstahl Ø 5 x 25 x 41 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder D-360 Federstahl Ø 5 x 25 x 41 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder D-360 Federstahl Ø 5 x 25 x 41 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder D-360 Federstahl Ø 5 x 25 x 41 mm

Kraft-Weg-Berechnung Druckfeder D-360

Anfrageformular Druckfeder D-360 Federstahl Ø 5 x 25 x 41 mm

Anfrageformular Druckfeder D-360

Ähnliche Druckfedern im Umfeld der Druckfeder D-360 Federstahl Ø 5 x 25 x 41 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
D-360 EN 10270-1 5 30 41 1291,629 29,91 11,09 3,5 116,429 100,0 | 100,0 | 100,0 | 100,0
VD-360 1.4310 5 30 41 1109,375 29,91 11,09 3,5 100 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
D-298B 33 43 11,533 EN 10270-1 263,223 20,18 22,82 42,6 | 83,4 | 34,5 | 9,9
D-288Z-31 28 40 15,089 EN 10270-1 322,248 18,64 21,36 45,0 | 83,6 | 38,4 | 13,0
D-288Z-41 27 37,2 17,055 EN 10270-1 317,939 18,56 18,64 45,6 | 80,2 | 42,1 | 14,6
D-299 28,2 42,5 19,533 EN 10270-1 444,477 19,75 22,75 47,7 | 84,8 | 41,6 | 16,8
D-313J-01 31,6 33,3 22,271 EN 10270-1 247,131 22,2 11,1 53,8 | 82,7 | 59,5 | 19,1
D-324A 36 41 22,74 EN 10270-1 369,661 24,74 16,26 51,9 | 87,8 | 48,4 | 19,5
D-304A 23,2 42 24,278 EN 10270-1 369,24 26,79 15,21 50,4 | 79,7 | 50,7 | 20,8
D-313J-06 28,6 38,9 31,289 EN 10270-1 529,675 21,97 16,93 55,8 | 87,4 | 53,3 | 26,9
D-313K-01 25 43 34,919 EN 10270-1 525,394 27,95 15,05 56,9 | 83,6 | 57,2 | 30,0
D-330 29 41 47,689 EN 10270-1 800,209 24,22 16,78 65,7 | 92,2 | 64,0 | 40,9
D-339O 32 41,7 57,392 EN 10270-1 831,766 27,21 14,49 71,3 | 94,0 | 70,5 | 49,3
D-334A-02 27 37 61,243 EN 10270-1 790,646 24,09 12,91 71,0 | 86,7 | 73,6 | 52,6
D-360A 30 50 74,091 EN 10270-1 645,98 41,28 8,72 74,0 | 94,0 | 64,3 | 63,6
D-339R-05 27 37 104,786 EN 10270-1 1056,24 26,92 10,08 88,8 | 90,1 | 86,3 | 90,0
D-360 30 41 116,429 EN 10270-1 1291,629 29,91 11,09 100,0 | 100,0 | 100,0 | 100,0
D-364O 28 39,3 233,831 EN 10270-1 1553,052 32,66 6,64 71,6 | 93,4 | 71,5 | 49,8
Anzahl der ähnlichen Metallfedern: 15

Zolltarifnummer: 73202081; Druckfeder D-360

Ursprungsland: DE, German; Druckfeder D-360
