Druckfeder VD-065 Edelstahl Ø 0,5 x 6,3 x 20 mm

Staffelpreise - Druckfeder VD-065

Bestellmenge	Einzelpreis [EUR]
1	4,9400 EUR
2	3,4800 EUR
3	3,3200 EUR
7	1,9900 EUR
17	1,0000 EUR
37	0,6100 EUR
75	0,4600 EUR
125	0,3945 EUR
175	0,3631 EUR
250	0,3193 EUR
350	0,2780 EUR
450	0,2212 EUR

Druckfeder Kaufen

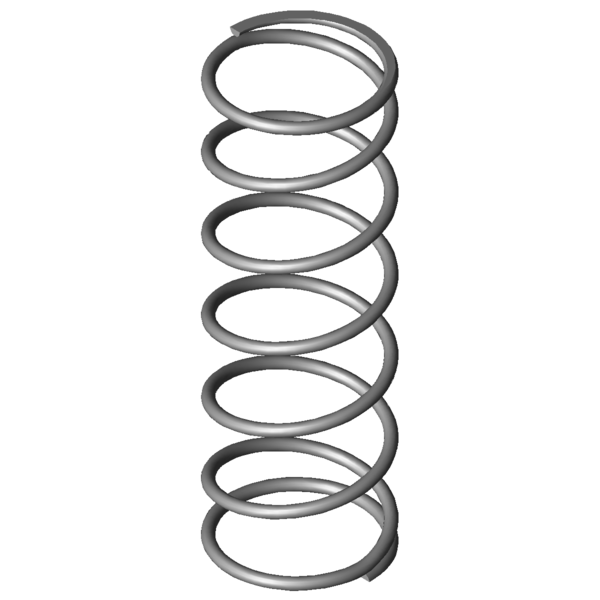

Produktbild Druckfeder VD-065

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder VD-065

Formelzeichen	Wert	Einheit	Beschreibung
Material	1.4310	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder gespannt
s2		mm	Strecke der Feder gespannt
d	0,5	mm	Drahtdurchmesser
Di		mm	Innerer Windungsdurchmesser
D	6,3	mm	Mittlerer Windungsdurchmesser
De	6,8	mm	Äußerer Windungsdurchmesser
Dd	5,4	mm	Dorndurchmesser
Dh	7,5	mm	Hülsendurchmesser
L0	20	mm	Ungespannte Länge der Feder
Lk		mm	Knicklänge
Fn	6,092	N	Höchstkraft der Feder
Ln	4,68	mm	Kleinste Länge der Feder
sn	15,32	mm	Größter Federweg bei statischer Belastung
Fndyn	5,905	N	Dynamische Höchstkraft
Lndyn	5,15	mm	Kleinste Länge dynamische Belastung
shdyn	5,35	mm	Größter Federweg dynamische Belastung
S	3,545	mm	Steigung der Feder
n	5,5	Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Gesamtwindungen
R	0,398	N/mm	Federrate
Gewicht	0,2304	g	Gewicht des Artikels
Fntol	0,57	N	(+/-) Toleranz für statische Höchstkraft
Fndtol	0,56	N	(+/-) Toleranz für dynamische Höchstkraft
Detol	0,25	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	1,2	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	F	-	Preisgruppe für diesen Artikel
F1tol		N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol		N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder VD-065 Edelstahl Ø 0,5 x 6,3 x 20 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder VD-065 Edelstahl Ø 0,5 x 6,3 x 20 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder VD-065 Edelstahl Ø 0,5 x 6,3 x 20 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder VD-065 Edelstahl Ø 0,5 x 6,3 x 20 mm

Kraft-Weg-Berechnung Druckfeder VD-065

Anfrageformular Druckfeder VD-065 Edelstahl Ø 0,5 x 6,3 x 20 mm

Anfrageformular Druckfeder VD-065

Ähnliche Druckfedern im Umfeld der Druckfeder VD-065 Edelstahl Ø 0,5 x 6,3 x 20 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
VD-068A-03	6,5	23,8	0,298	1.4310	5,125	6,59	17,21	84,9 \| 93,2 \| 86,6 \| 74,9
VD-068A-13	6	19,9	0,313	1.4310	3,81	7,73	12,17	81,9 \| 95,9 \| 71,0 \| 78,7
VD-090U-23	7	24	0,346	1.4310	4,592	10,73	13,27	85,3 \| 87,9 \| 81,0 \| 87,0
VD-065	6,8	20	0,398	1.4310	6,092	4,68	15,32	100,0 \| 100,0 \| 100,0 \| 100,0
VD-063Q-01	7,5	19	0,456	1.4310	7,088	3,44	15,56	91,6 \| 95,2 \| 92,2 \| 87,3
VD-090U-22	7	16,2	0,509	1.4310	4,336	7,68	8,52	76,2 \| 87,2 \| 63,4 \| 78,1
VD-072	5,5	20,5	0,515	1.4310	7,302	6,31	14,19	86,0 \| 92,8 \| 88,0 \| 77,3
VD-095C	7,9	20	0,652	1.4310	9,285	5,76	14,24	76,2 \| 88,5 \| 79,3 \| 61,0
VD-090K	6	17,7	0,899	1.4310	11,535	4,87	12,83	67,2 \| 89,2 \| 68,3 \| 44,2
VD-097	6,93	17	1,002	1.4310	11,435	5,59	11,41	63,7 \| 87,5 \| 63,9 \| 39,7
VD-100A-07	6,4	18	1,104	1.4310	12,916	6,3	11,7	61,9 \| 87,8 \| 61,8 \| 36,0
VD-115K	7,5	21,8	1,215	1.4310	18,975	6,18	15,62	60,8 \| 84,6 \| 65,1 \| 32,7
VD-130	7,1	23	1,686	1.4310	22,406	9,71	13,29	54,1 \| 81,7 \| 57,0 \| 23,6
VD-127E-02	8	19,2	1,746	1.4310	21,344	6,97	12,23	52,7 \| 81,2 \| 54,2 \| 22,8
VD-132A-12	6,4	21,5	2,401	1.4310	28,571	9,6	11,9	49,8 \| 83,2 \| 49,5 \| 16,6
VD-117H-60	5,35	20	2,844	1.4310	27,951	10,17	9,83	46,2 \| 81,8 \| 43,0 \| 14,0
VD-144	6,9	19,5	3,322	1.4310	30,897	10,2	9,3	45,3 \| 83,9 \| 40,2 \| 12,0
VD-132A-11	6,4	16,5	3,711	1.4310	34,879	7,1	9,4	43,3 \| 79,7 \| 39,4 \| 10,7
VD-144C	6,3	22,2	3,838	1.4310	40,424	11,67	10,53	43,9 \| 79,4 \| 41,9 \| 10,4

Anzahl der ähnlichen Metallfedern: 18

Zolltarifnummer: 73202081; Druckfeder VD-065

Ursprungsland: DE, German; Druckfeder VD-065
