Druckfeder VD-090 Edelstahl Ø 0,5 x 2,5 x 17,5 mm

Staffelpreise - Druckfeder VD-090

Bestellmenge Einzelpreis [EUR]
1 4,9400 EUR
2 3,4800 EUR
3 3,3200 EUR
7 1,9900 EUR
17 1,0000 EUR
37 0,6100 EUR
75 0,4600 EUR
125 0,3945 EUR
175 0,3631 EUR
250 0,3193 EUR
350 0,2780 EUR
450 0,2212 EUR

Druckfeder Kaufen

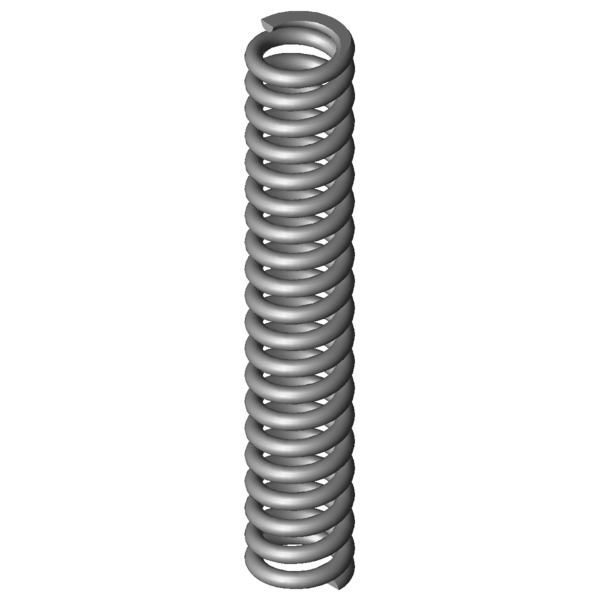

Produktbild Druckfeder VD-090
Produktbild Druckfeder VD-090
Menge: In den Warenkorb legen

Technische Daten - Druckfeder VD-090

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 0,5 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 2,5 mm Mittlerer Windungsdurchmesser
De 3 mm Äußerer Windungsdurchmesser
Dd 1,7 mm Dorndurchmesser
Dh 3,3 mm Hülsendurchmesser
L0 17,5 mm Ungespannte Länge der Feder
Lk 12,65 mm Knicklänge
Fn 11,31 N Höchstkraft der Feder
Ln 11,52 mm Kleinste Länge der Feder
sn 5,98 mm Größter Federweg bei statischer Belastung
Fndyn 10,103 N Dynamische Höchstkraft
Lndyn 12,16 mm Kleinste Länge dynamische Belastung
shdyn 3,12 mm Größter Federweg dynamische Belastung
S 0,919 mm Steigung der Feder
n 18,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 1,892 N/mm Federrate
Gewicht 0,2499 g Gewicht des Artikels
Fntol 1,53 N (+/-) Toleranz für statische Höchstkraft
Fndtol 1,51 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,1 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 0,72 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe F - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder VD-090 Edelstahl Ø 0,5 x 2,5 x 17,5 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder VD-090 Edelstahl Ø 0,5 x 2,5 x 17,5 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder VD-090 Edelstahl Ø 0,5 x 2,5 x 17,5 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder VD-090 Edelstahl Ø 0,5 x 2,5 x 17,5 mm

Kraft-Weg-Berechnung Druckfeder VD-090

Anfrageformular Druckfeder VD-090 Edelstahl Ø 0,5 x 2,5 x 17,5 mm

Anfrageformular Druckfeder VD-090

Ähnliche Druckfedern im Umfeld der Druckfeder VD-090 Edelstahl Ø 0,5 x 2,5 x 17,5 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-090 1.4310 0,5 3 17,5 11,31 11,52 5,98 18,5 1,892 100,0 | 100,0 | 100,0 | 100,0
D-090 EN 10270-1 0,5 3 17,5 13,168 11,52 5,98 18,5 2,203 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-085A 3,7 23,5 0,742 1.4310 6,997 14,07 9,43 62,4 | 85,2 | 62,6 | 39,2
VD-084A 3,7 16 0,902 1.4310 3,84 11,74 4,26 63,7 | 90,8 | 52,6 | 47,7
VD-085 3,7 23,5 0,902 1.4310 10,606 11,74 11,76 68,4 | 85,2 | 72,3 | 47,7
VD-080B-04 4 22 1,02 1.4310 13,945 8,33 13,67 67,1 | 84,8 | 62,4 | 53,9
VD-080H 3,8 18 1,127 1.4310 10,296 8,87 9,13 76,6 | 92,1 | 78,3 | 59,6
VD-085E 3,5 20,7 1,307 1.4310 14,056 9,94 10,76 75,7 | 90,1 | 68,0 | 69,1
VD-084 3,7 16 1,335 1.4310 10,335 8,26 7,74 81,9 | 90,8 | 84,3 | 70,6
VD-080B-02 4 15 1,501 1.4310 13,524 5,99 9,01 80,4 | 86,9 | 75,0 | 79,4
VD-085H 3,2 24 1,588 1.4310 18,814 12,15 11,85 76,0 | 88,9 | 55,3 | 83,9
VD-080G 3,8 12 1,79 1.4310 10,827 5,95 6,05 91,5 | 82,5 | 97,3 | 94,6
VD-090 3 17,5 1,892 1.4310 11,31 11,52 5,98 100,0 | 100,0 | 100,0 | 100,0
VD-085G 3,2 20 1,916 1.4310 18,817 10,18 9,82 84,3 | 93,8 | 60,5 | 98,7
VD-083 3,7 11,5 1,963 1.4310 10,924 5,94 5,56 91,1 | 82,3 | 94,8 | 96,3
VD-090Q 3,5 20,2 2,012 1.4310 18,823 10,85 9,35 81,2 | 87,8 | 62,0 | 93,9
VD-085D 3,5 13,4 2,132 1.4310 14,751 6,48 6,92 85,9 | 87,4 | 81,5 | 88,7
VD-115 3,83 22,5 2,274 1.4310 18,119 14,53 7,97 76,8 | 78,5 | 68,7 | 83,2
VD-085F 3,2 17 2,416 1.4310 18,724 9,25 7,75 81,3 | 97,0 | 68,8 | 78,3
VD-110E 4 18 2,668 1.4310 18,726 10,98 7,02 75,9 | 83,9 | 72,8 | 70,9
VD-089 3 12 2,8 1.4310 10,894 8,11 3,89 79,2 | 89,5 | 80,7 | 67,5
VD-090P 3,5 13,1 3,283 1.4310 19,787 7,07 6,03 73,2 | 83,8 | 78,2 | 57,6
VD-090AE 2,8 13 3,329 1.4310 14,519 8,64 4,36 73,8 | 89,2 | 75,4 | 56,8
VD-114 3,83 15,5 3,365 1.4310 17,744 10,23 5,27 71,4 | 82,1 | 75,9 | 56,2
VD-088 3 8,7 4,118 1.4310 11,8 5,83 2,87 67,1 | 83,2 | 71,9 | 46,0
VD-090D 2,5 13,7 4,41 1.4310 17,593 9,71 3,99 65,2 | 87,2 | 65,5 | 42,9
VD-090U 2,8 15,3 4,535 1.4310 20,9 10,69 4,61 66,0 | 90,6 | 65,6 | 41,7
VD-117H 3,5 19 6,174 1.4310 33,37 13,6 5,4 58,6 | 83,1 | 62,1 | 30,6
Anzahl der ähnlichen Metallfedern: 25

Zolltarifnummer: 73202081; Druckfeder VD-090

Ursprungsland: DE, German; Druckfeder VD-090
