Druckfeder VD-115E Edelstahl Ø 0,7 x 11,3 x 32,7 mm

Staffelpreise - Druckfeder VD-115E

Bestellmenge Einzelpreis [EUR]
1 5,0100 EUR
2 3,5300 EUR
3 3,3700 EUR
7 2,1400 EUR
17 1,0400 EUR
37 0,6600 EUR
75 0,5000 EUR
125 0,4132 EUR
175 0,3696 EUR
250 0,3256 EUR
350 0,2842 EUR
450 0,2464 EUR

Druckfeder Kaufen

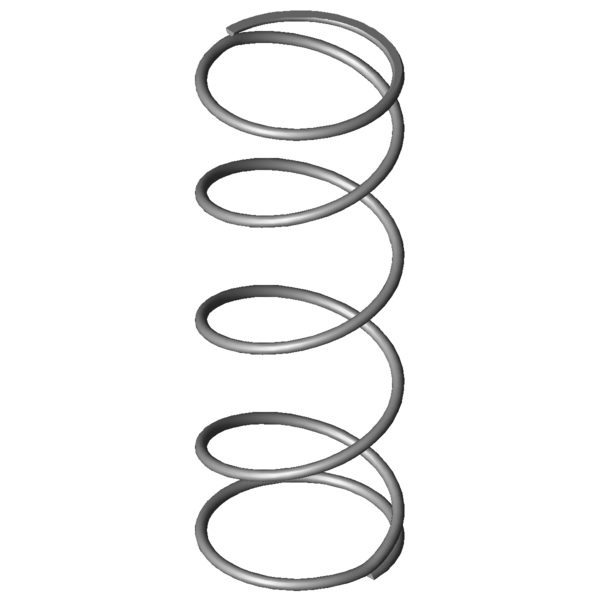

Produktbild Druckfeder VD-115E
Produktbild Druckfeder VD-115E
Menge: In den Warenkorb legen

Technische Daten - Druckfeder VD-115E

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 0,7 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 11,3 mm Mittlerer Windungsdurchmesser
De 12 mm Äußerer Windungsdurchmesser
Dd 10 mm Dorndurchmesser
Dh 13,3 mm Hülsendurchmesser
L0 32,7 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 11,501 N Höchstkraft der Feder
Ln 5,05 mm Kleinste Länge der Feder
sn 27,65 mm Größter Federweg bei statischer Belastung
Fndyn 10,754 N Dynamische Höchstkraft
Lndyn 6,85 mm Kleinste Länge dynamische Belastung
shdyn 5,97 mm Größter Federweg dynamische Belastung
S 9,143 mm Steigung der Feder
n 3,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 0,416 N/mm Federrate
Gewicht 0,594 g Gewicht des Artikels
Fntol 1,07 N (+/-) Toleranz für statische Höchstkraft
Fndtol 1,07 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,4 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 2,17 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe G - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder VD-115E Edelstahl Ø 0,7 x 11,3 x 32,7 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder VD-115E Edelstahl Ø 0,7 x 11,3 x 32,7 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder VD-115E Edelstahl Ø 0,7 x 11,3 x 32,7 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder VD-115E Edelstahl Ø 0,7 x 11,3 x 32,7 mm

Kraft-Weg-Berechnung Druckfeder VD-115E

Anfrageformular Druckfeder VD-115E Edelstahl Ø 0,7 x 11,3 x 32,7 mm

Anfrageformular Druckfeder VD-115E

Ähnliche Druckfedern im Umfeld der Druckfeder VD-115E Edelstahl Ø 0,7 x 11,3 x 32,7 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-115E 1.4310 0,7 12 32,7 11,501 5,05 27,65 3,5 0,416 38,8 | 79,1 | 31,9 | 5,3
D-115E EN 10270-1 0,7 12 32,7 13,391 5,05 27,65 3,5 0,484 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-063H-12 11,5 33,8 0,048 1.4310 1,21 8,76 25,04 50,1 | 88,0 | 50,5 | 11,6
VD-115E 12 32,7 0,416 1.4310 11,501 5,05 27,65 38,8 | 79,1 | 31,9 | 5,3
VD-117O 12 36 0,464 1.4310 13,111 7,73 28,27 38,7 | 78,2 | 32,0 | 5,9
VD-119 10,8 30 0,652 1.4310 14,681 7,47 22,53 42,3 | 79,2 | 39,3 | 8,3
VD-142D-01 12,3 35 0,705 1.4310 18,715 8,44 26,56 41,8 | 80,4 | 36,0 | 8,9
VD-150C 12,5 32 1,046 1.4310 23,912 9,14 22,86 47,0 | 84,8 | 42,8 | 13,3
VD-152B 11 36 1,167 1.4310 28,729 11,38 24,63 46,5 | 82,3 | 42,5 | 14,8
VD-152A 11 31,6 1,591 1.4310 36,153 8,88 22,73 51,3 | 85,6 | 48,2 | 20,2
VD-179L 12 34 1,799 1.4310 43,623 9,75 24,25 52,8 | 86,2 | 49,3 | 22,8
VD-180O 13 34,4 2,008 1.4310 47,751 10,62 23,78 45,6 | 81,7 | 40,3 | 14,9
VD-180Q-02 11 30,2 3,505 1.4310 64,773 11,72 18,48 66,9 | 88,3 | 67,9 | 44,5
VD-192 11,25 29,5 3,884 1.4310 71,272 11,15 18,35 69,9 | 89,4 | 71,0 | 49,3
VD-207AB 11 36 3,999 1.4310 70,515 18,37 17,63 71,2 | 90,7 | 72,3 | 50,8
VD-222B 12,7 35 4,933 1.4310 78,226 19,14 15,86 62,9 | 89,7 | 62,4 | 36,6
VD-207K-04 11,5 38 5,211 1.4310 104,879 17,88 20,13 80,1 | 92,7 | 81,7 | 66,1
VD-227A-04 11,5 38 6,221 1.4310 107,045 20,79 17,21 87,5 | 94,7 | 88,9 | 78,9
VD-227A-03 11,5 32 7,88 1.4310 117,496 17,09 14,91 100,0 | 100,0 | 100,0 | 100,0
Anzahl der ähnlichen Metallfedern: 16

Zolltarifnummer: 73202081; Druckfeder VD-115E

Ursprungsland: DE, German; Druckfeder VD-115E
