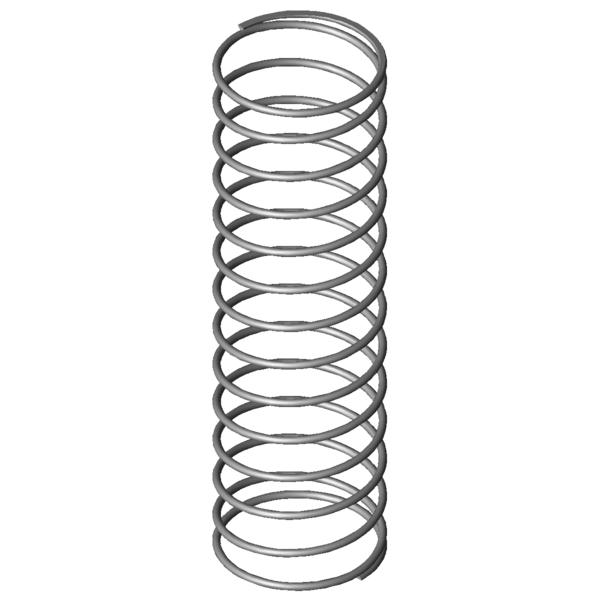

Home » Produkte » Druckfedern » vd-145dj URL teilen URL wurde erfolgreich in die Zwischenablage kopiert! Überblick Der Artikel wurde Ihrem Warenkorb hinzugefügt. Druckfeder VD-145DJ Edelstahl Ø 1 x 20 x 71,3 mm Staffelpreise - Druckfeder VD-145DJ Bestellmenge Einzelpreis [EUR] 1 5,1100 EUR 2 3,6000 EUR 3 3,4300 EUR 7 2,2200 EUR 17 1,1200 EUR 37 0,7400 EUR 75 0,5500 EUR 125 0,4570 EUR 175 0,4069 EUR 250 0,3567 EUR 350 0,3095 EUR 450 0,2652 EUR Druckfeder Kaufen Produktbild Druckfeder VD-145DJ Menge:Menge: In den Warenkorb legen Technische Daten - Druckfeder VD-145DJ Formelzeichen Wert Einheit Beschreibung Material 1.4310 - Werkstoffart Federenden Angelegt und geschliffen - Federenden F1 N Kraft der Feder vorgespannt L1 mm Länge der Feder vorgespannt s1 mm Strecke der Feder vorgespannt F2 N Kraft der Feder gespannt L2 mm Länge der Feder gespannt s2 mm Strecke der Feder gespannt d 1 mm Drahtdurchmesser Di mm Innerer Windungsdurchmesser D 20 mm Mittlerer Windungsdurchmesser De 21 mm Äußerer Windungsdurchmesser Dd 18,2 mm Dorndurchmesser Dh 22 mm Hülsendurchmesser L0 71,3 mm Ungespannte Länge der Feder Lk mm Knicklänge Fn 4,204 N Höchstkraft der Feder Ln 23,25 mm Kleinste Länge der Feder sn 48,05 mm Größter Federweg bei statischer Belastung Fndyn 3,821 N Dynamische Höchstkraft Lndyn 27,63 mm Kleinste Länge dynamische Belastung shdyn 43,67 mm Größter Federweg dynamische Belastung S 5,624 mm Steigung der Feder n 12,5 Stück Anzahl der federnden Windungen nt Stück Anzahl der Gesamtwindungen R 0,088 N/mm Federrate Gewicht 5,6561 g Gewicht des Artikels Fntol 1,17 N (+/-) Toleranz für statische Höchstkraft Fndtol 1,17 N (+/-) Toleranz für dynamische Höchstkraft Detol 0,5 mm (+/-) Toleranz für Windungsdurchmesser L0tol 12,7 mm (+/-) Toleranz für ungespannte Länge der Feder Preisgruppe H - Preisgruppe für diesen Artikel F1tol N (+/-) Toleranz Kraft der Feder vorgespannt F2tol N (+/-) Toleranz Kraft der Feder gespannt Technische Darstellung Druckfeder Datenblatt Druckfeder VD-145DJ Edelstahl Ø 1 x 20 x 71,3 mm Datenblatt pdf-datei herunterladen Federkennline Druckfeder VD-145DJ Edelstahl Ø 1 x 20 x 71,3 mm Federkennline pdf-datei herunterladen CAD-Daten Druckfeder VD-145DJ Edelstahl Ø 1 x 20 x 71,3 mm CAD-Modelle herunterladen: step, stl, iges ... Kraft-Weg-Berechnung Druckfeder VD-145DJ Edelstahl Ø 1 x 20 x 71,3 mm Kraft-Weg-Berechnung Druckfeder VD-145DJ Anfrageformular Druckfeder VD-145DJ Edelstahl Ø 1 x 20 x 71,3 mm Anfrageformular Druckfeder VD-145DJ Ähnliche Druckfedern im Umfeld der Druckfeder VD-145DJ Edelstahl Ø 1 x 20 x 71,3 mm Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste. Ähnliche Druckfeder in einem anderen Werkstoff Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte. Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit VD-145DJ 1.4310 1 21 71,3 4,204 23,25 48,05 12,5 0,088 100,0 | 100,0 | 100,0 | 100,0 D-145DJ EN 10270-1 1 21 71,3 4,895 23,25 48,05 12,5 0,102 92,9 | 100,0 | 92,9 | 85,9 Anzahl der ähnlichen Metallfedern: 2 Ähnliche Druckfedern mit mehr oder weniger Federkraft Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren]. L2 (mm) Länge der Feder gespannt s2 (mm) Strecke der Feder gespannt Priorität De (mm) Äußerer Windungsdurchmesser L0 (mm) Ungespannte Länge der Feder R (N/mm) Federrate Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %Gesamt | Geometrie | Belastung | Federsteifigkeit VD-145DC 24 68,8 0,085 1.4310 4,29 18,09 50,71 95,9 | 94,7 | 96,4 | 96,7 VD-145DJ 21 71,3 0,088 1.4310 4,204 23,25 48,05 100,0 | 100,0 | 100,0 | 100,0 VD-179G 19 76,3 0,406 1.4310 26,415 11,26 65,04 52,7 | 91,6 | 44,9 | 21,5 VD-180Y-03 19 75 0,449 1.4310 25,885 17,4 57,6 52,6 | 88,5 | 49,8 | 19,5 VD-180K 20 76,8 0,496 1.4310 32,127 12,09 64,71 50,6 | 90,5 | 43,7 | 17,6 VD-207JS 22 76,2 0,605 1.4310 33,635 20,6 55,6 49,7 | 85,2 | 49,5 | 14,5 VD-207J-72 20 80 0,823 1.4310 49,426 19,95 60,05 46,2 | 83,7 | 44,3 | 10,6 VD-212D 19,8 66 1,119 1.4310 50,582 20,8 45,2 47,4 | 83,1 | 51,2 | 7,8 VD-209 21,6 73,5 1,303 1.4310 71,094 18,95 54,55 46,4 | 85,6 | 47,0 | 6,7 VD-247D-07 20 65 1,334 1.4310 22,707 47,97 17,03 37,4 | 78,8 | 27,0 | 6,6 VD-232L-02 20 69 1,793 1.4310 82,857 22,78 46,22 46,0 | 82,5 | 50,6 | 4,9 VD-241A 22 79 2,059 1.4310 110,662 25,25 53,75 43,1 | 78,6 | 46,6 | 4,2 VD-247D-08 20 77,5 2,182 1.4310 101,755 30,87 46,63 44,6 | 79,1 | 50,6 | 4,0 VD-247C 20,5 62 2,601 1.4310 96,556 24,88 37,12 40,8 | 78,2 | 40,8 | 3,4 VD-241 22 62 3,182 1.4310 134,591 19,7 42,3 41,9 | 77,5 | 45,6 | 2,7 VD-263M-02 19 68 4,117 1.4310 148,91 31,83 36,17 39,4 | 77,1 | 39,0 | 2,1 VD-278B-10 20 65 7,503 1.4310 263,079 29,94 35,06 38,0 | 75,5 | 37,3 | 1,2 Anzahl der ähnlichen Metallfedern: 16 Zolltarifnummer: 73202081; Druckfeder VD-145DJ Ursprungsland: DE, German; Druckfeder VD-145DJ Produktbild - Druckfedern VD-145DJ QR-Code: Druckfeder VD-145DJ
