Druckfeder VD-185K Edelstahl Ø 1,25 x 12,5 x 16 mm

Staffelpreise - Druckfeder VD-185K

Bestellmenge Einzelpreis [EUR]
1 5,1100 EUR
2 3,6000 EUR
3 3,4300 EUR
7 2,2200 EUR
17 1,1200 EUR
37 0,7400 EUR
75 0,5500 EUR
125 0,4570 EUR
175 0,4069 EUR
250 0,3567 EUR
350 0,3095 EUR
450 0,2652 EUR

Druckfeder Kaufen

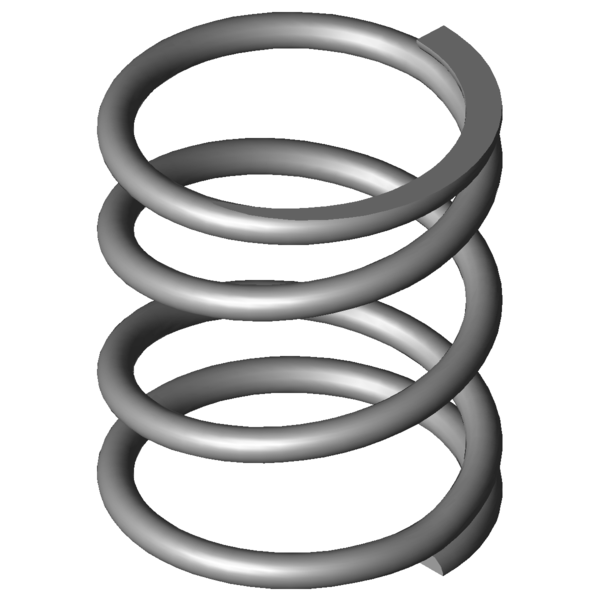

Produktbild Druckfeder VD-185K
Produktbild Druckfeder VD-185K
Menge: In den Warenkorb legen

Technische Daten - Druckfeder VD-185K

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 1,25 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 12,5 mm Mittlerer Windungsdurchmesser
De 13,75 mm Äußerer Windungsdurchmesser
Dd 10,7 mm Dorndurchmesser
Dh 14,6 mm Hülsendurchmesser
L0 16 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 48,125 N Höchstkraft der Feder
Ln 6,1 mm Kleinste Länge der Feder
sn 9,9 mm Größter Federweg bei statischer Belastung
Fndyn 46,181 N Dynamische Höchstkraft
Lndyn 6,5 mm Kleinste Länge dynamische Belastung
shdyn 3,3 mm Größter Federweg dynamische Belastung
S 6,556 mm Steigung der Feder
n 2,25 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 4,861 N/mm Federrate
Gewicht 1,619 g Gewicht des Artikels
Fntol 4,1 N (+/-) Toleranz für statische Höchstkraft
Fndtol 4,1 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,35 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 0,7 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe H - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder VD-185K Edelstahl Ø 1,25 x 12,5 x 16 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder VD-185K Edelstahl Ø 1,25 x 12,5 x 16 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder VD-185K Edelstahl Ø 1,25 x 12,5 x 16 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder VD-185K Edelstahl Ø 1,25 x 12,5 x 16 mm

Kraft-Weg-Berechnung Druckfeder VD-185K

Anfrageformular Druckfeder VD-185K Edelstahl Ø 1,25 x 12,5 x 16 mm

Anfrageformular Druckfeder VD-185K

Ähnliche Druckfedern im Umfeld der Druckfeder VD-185K Edelstahl Ø 1,25 x 12,5 x 16 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-185K 1.4310 1,25 13,75 16 48,125 6,1 9,9 2,25 4,861 100,0 | 100,0 | 100,0 | 100,0
D-185K EN 10270-1 1,25 13,75 16 56,031 6,1 9,9 2,25 5,66 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-063H-10 11,5 14,5 0,117 1.4310 1,21 4,2 10,3 41,1 | 71,4 | 49,3 | 2,4
VD-090U-11 10,6 17 0,206 1.4310 2,226 6,21 10,8 41,8 | 73,1 | 48,1 | 4,2
VD-090W-06 11,6 15 0,464 1.4310 5,337 3,5 11,5 44,8 | 76,2 | 48,6 | 9,5
VD-090W-10 10,5 15 0,637 1.4310 7,391 3,4 11,6 45,7 | 73,5 | 50,4 | 13,1
VD-115D-01 12 18 0,647 1.4310 9,189 3,8 14,2 45,0 | 77,4 | 44,4 | 13,3
VD-117M-06 12 16 0,928 1.4310 10,51 4,67 11,33 52,5 | 83,8 | 54,6 | 19,1
VD-117S 10,8 16,5 1,303 1.4310 15,574 4,55 11,95 54,8 | 79,8 | 57,6 | 26,8
VD-179J-10 15,9 15 1,581 1.4310 14,226 6 9 60,7 | 89,4 | 60,2 | 32,5
VD-151 11 17,5 2,5 1.4310 27,813 6,38 11,13 69,5 | 83,8 | 73,4 | 51,4
VD-180M-20 15 17 3,068 1.4310 34,059 5,9 11,1 79,0 | 93,9 | 80,0 | 63,1
VD-185B 15 16 3,652 1.4310 36,157 6,1 9,9 86,6 | 97,2 | 87,6 | 75,1
VD-190B 13 18 3,762 1.4310 38,029 7,89 10,11 86,8 | 94,5 | 88,5 | 77,4
VD-185K 13,75 16 4,861 1.4310 48,125 6,1 9,9 100,0 | 100,0 | 100,0 | 100,0
VD-207J-30 14 20,5 6,48 1.4310 72,434 9,32 11,18 79,7 | 86,5 | 77,5 | 75,0
VD-217G 14,1 17 8,389 1.4310 59,788 9,87 7,13 74,7 | 89,9 | 76,3 | 58,0
VD-207KA 12,5 17,8 9,509 1.4310 81,79 9,2 8,6 70,7 | 88,0 | 72,9 | 51,1
VD-222A-12 12,7 17 11,98 1.4310 86,255 9,8 7,2 64,3 | 88,2 | 64,3 | 40,6
VD-217F-10 14,1 12,5 13,049 1.4310 65,245 7,5 5 61,3 | 84,6 | 62,1 | 37,3
VD-233T-14 13 19 14,529 1.4310 87,173 13 6 58,0 | 82,7 | 57,9 | 33,5
VD-222A-10 12,7 12,5 18,635 1.4310 94,108 7,45 5,05 53,3 | 82,9 | 51,1 | 26,1
VD-227C 11 15,7 19,726 1.4310 119,343 9,65 6,05 53,6 | 85,4 | 50,7 | 24,6
VD-222H 11,6 14 22,938 1.4310 139,919 7,9 6,1 50,8 | 83,3 | 48,0 | 21,2
VD-257B 14 19,6 23,148 1.4310 174,12 12,08 7,52 51,2 | 80,8 | 51,8 | 21,0
VD-252A-32 15 17 23,172 1.4310 152,936 10,4 6,6 50,9 | 82,8 | 49,1 | 21,0
VD-233A 12 16,9 24,73 1.4310 150,028 10,83 6,07 50,1 | 83,8 | 46,7 | 19,7
VD-234BA-12 11 17,5 26,213 1.4310 121,892 12,85 4,65 47,4 | 80,3 | 43,2 | 18,5
VD-258 12 18 40 1.4310 241,5 11,96 6,04 44,1 | 79,6 | 40,5 | 12,2
VD-283B 15 19 50 1.4310 202,344 14,95 4,05 39,1 | 75,3 | 32,3 | 9,7
Anzahl der ähnlichen Metallfedern: 27

Zolltarifnummer: 73202081; Druckfeder VD-185K

Ursprungsland: DE, German; Druckfeder VD-185K
