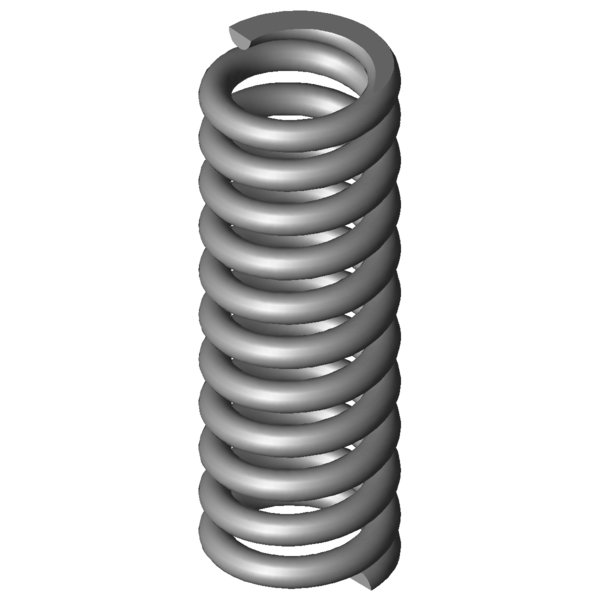

Home » Produkte » Druckfedern » vd-234bb URL teilen URL wurde erfolgreich in die Zwischenablage kopiert! Überblick Der Artikel wurde Ihrem Warenkorb hinzugefügt. Druckfeder VD-234BB Edelstahl Ø 1,8 x 9,2 x 32 mm Staffelpreise - Druckfeder VD-234BB Bestellmenge Einzelpreis [EUR] 1 5,1600 EUR 2 3,6400 EUR 3 3,4700 EUR 7 2,4200 EUR 17 1,1500 EUR 37 0,8500 EUR 75 0,6800 EUR 125 0,4859 EUR 175 0,4196 EUR 250 0,3695 EUR 350 0,3536 EUR 450 0,3284 EUR Druckfeder Kaufen Produktbild Druckfeder VD-234BB Menge:Menge: In den Warenkorb legen Technische Daten - Druckfeder VD-234BB Formelzeichen Wert Einheit Beschreibung Material 1.4310 - Werkstoffart Federenden Angelegt und geschliffen - Federenden F1 N Kraft der Feder vorgespannt L1 mm Länge der Feder vorgespannt s1 mm Strecke der Feder vorgespannt F2 N Kraft der Feder gespannt L2 mm Länge der Feder gespannt s2 mm Strecke der Feder gespannt d 1,8 mm Drahtdurchmesser Di mm Innerer Windungsdurchmesser D 9,2 mm Mittlerer Windungsdurchmesser De 11 mm Äußerer Windungsdurchmesser Dd 6,9 mm Dorndurchmesser Dh 11,5 mm Hülsendurchmesser L0 32 mm Ungespannte Länge der Feder Lk mm Knicklänge Fn 110,757 N Höchstkraft der Feder Ln 23,08 mm Kleinste Länge der Feder sn 8,92 mm Größter Federweg bei statischer Belastung Fndyn 95,982 N Dynamische Höchstkraft Lndyn 24,27 mm Kleinste Länge dynamische Belastung shdyn 5,55 mm Größter Federweg dynamische Belastung S 3,179 mm Steigung der Feder n 9,5 Stück Anzahl der federnden Windungen nt Stück Anzahl der Gesamtwindungen R 12,417 N/mm Federrate Gewicht 6,6858 g Gewicht des Artikels Fntol 14,15 N (+/-) Toleranz für statische Höchstkraft Fndtol 13,93 N (+/-) Toleranz für dynamische Höchstkraft Detol 0,25 mm (+/-) Toleranz für Windungsdurchmesser L0tol 1,01 mm (+/-) Toleranz für ungespannte Länge der Feder Preisgruppe J - Preisgruppe für diesen Artikel F1tol N (+/-) Toleranz Kraft der Feder vorgespannt F2tol N (+/-) Toleranz Kraft der Feder gespannt Technische Darstellung Druckfeder Datenblatt Druckfeder VD-234BB Edelstahl Ø 1,8 x 9,2 x 32 mm Datenblatt pdf-datei herunterladen Federkennline Druckfeder VD-234BB Edelstahl Ø 1,8 x 9,2 x 32 mm Federkennline pdf-datei herunterladen CAD-Daten Druckfeder VD-234BB Edelstahl Ø 1,8 x 9,2 x 32 mm CAD-Modelle herunterladen: step, stl, iges ... Kraft-Weg-Berechnung Druckfeder VD-234BB Edelstahl Ø 1,8 x 9,2 x 32 mm Kraft-Weg-Berechnung Druckfeder VD-234BB Anfrageformular Druckfeder VD-234BB Edelstahl Ø 1,8 x 9,2 x 32 mm Anfrageformular Druckfeder VD-234BB Zolltarifnummer: 73202081; Druckfeder VD-234BB Ursprungsland: DE, German; Druckfeder VD-234BB Produktbild - Druckfedern VD-234BB QR-Code: Druckfeder VD-234BB
