Druckfeder VD-251A Edelstahl Ø 2 x 16 x 98 mm

Staffelpreise - Druckfeder VD-251A

Bestellmenge	Einzelpreis [EUR]
1	5,5300 EUR
2	3,9000 EUR
3	3,7100 EUR
7	2,9000 EUR
17	1,4300 EUR
37	1,1000 EUR
75	0,9400 EUR
125	0,6511 EUR
175	0,6135 EUR
250	0,5760 EUR
350	0,5306 EUR
450	0,4927 EUR

Druckfeder Kaufen

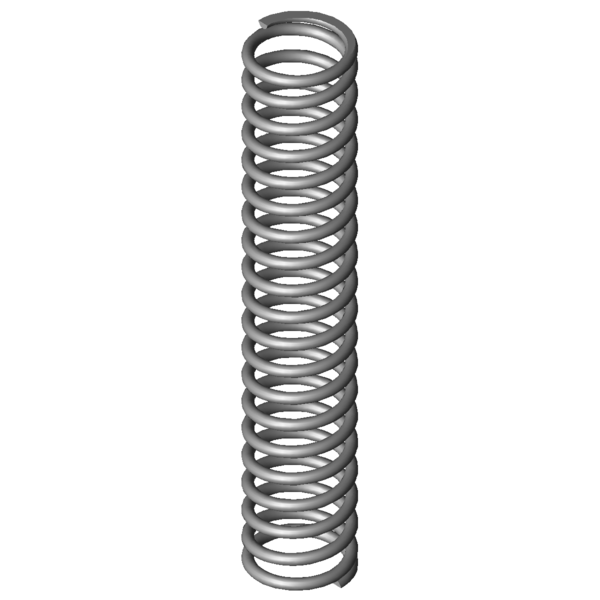

Produktbild Druckfeder VD-251A

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder VD-251A

Formelzeichen	Wert	Einheit	Beschreibung
Material	1.4310	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder gespannt
s2		mm	Strecke der Feder gespannt
d	2	mm	Drahtdurchmesser
Di		mm	Innerer Windungsdurchmesser
D	16	mm	Mittlerer Windungsdurchmesser
De	18	mm	Äußerer Windungsdurchmesser
Dd	13,5	mm	Dorndurchmesser
Dh	18,6	mm	Hülsendurchmesser
L0	98	mm	Ungespannte Länge der Feder
Lk	59	mm	Knicklänge
Fn	91,912	N	Höchstkraft der Feder
Ln	48,25	mm	Kleinste Länge der Feder
sn	49,75	mm	Größter Federweg bei statischer Belastung
Fndyn	85,209	N	Dynamische Höchstkraft
Lndyn	51,88	mm	Kleinste Länge dynamische Belastung
shdyn	29,88	mm	Größter Federweg dynamische Belastung
S	5,189	mm	Steigung der Feder
n	18,5	Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Gesamtwindungen
R	1,848	N/mm	Federrate
Gewicht	25,589	g	Gewicht des Artikels
Fntol	7,31	N	(+/-) Toleranz für statische Höchstkraft
Fndtol	7,21	N	(+/-) Toleranz für dynamische Höchstkraft
Detol	0,3	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	3,21	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	M	-	Preisgruppe für diesen Artikel
F1tol		N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol		N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder VD-251A Edelstahl Ø 2 x 16 x 98 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder VD-251A Edelstahl Ø 2 x 16 x 98 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder VD-251A Edelstahl Ø 2 x 16 x 98 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder VD-251A Edelstahl Ø 2 x 16 x 98 mm

Kraft-Weg-Berechnung Druckfeder VD-251A

Anfrageformular Druckfeder VD-251A Edelstahl Ø 2 x 16 x 98 mm

Anfrageformular Druckfeder VD-251A

Ähnliche Druckfedern im Umfeld der Druckfeder VD-251A Edelstahl Ø 2 x 16 x 98 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
VD-145D-03	18,5	100	0,192	1.4310	16,278	15,25	84,75	43,5 \| 81,8 \| 38,2 \| 10,4
VD-180M-14	17	106	0,368	1.4310	30,618	22,8	83,2	49,6 \| 82,3 \| 46,6 \| 19,9
VD-180M-13	17	89,4	0,438	1.4310	30,607	19,54	69,86	52,6 \| 81,9 \| 52,3 \| 23,7
VD-183	17,25	94	0,614	1.4310	44,607	21,3	72,7	58,8 \| 84,8 \| 58,5 \| 33,2
VD-212E	19,8	104	0,705	1.4310	51,328	31,15	72,85	62,9 \| 88,4 \| 62,1 \| 38,1
VD-207JY	18,5	87,5	0,721	1.4310	43,467	27,24	60,26	63,7 \| 87,2 \| 64,9 \| 39,0
VD-216A	17,6	110	0,757	1.4310	52,822	40,2	69,8	64,8 \| 89,0 \| 64,4 \| 41,0
VD-207J-90	18,5	104	0,859	1.4310	69,245	23,36	80,64	67,9 \| 88,8 \| 68,5 \| 46,5
VD-207J-85	18,5	85	1,061	1.4310	69,498	19,48	65,52	73,2 \| 86,3 \| 75,8 \| 57,4
VD-216	17,6	110	1,12	1.4310	88,872	30,65	79,35	76,4 \| 89,0 \| 79,7 \| 60,6
VD-232M-01	20	100	1,219	1.4310	83,13	31,8	68,2	80,1 \| 92,7 \| 81,7 \| 66,0
VD-247D	20,5	97	1,638	1.4310	98,001	37,17	59,83	90,9 \| 95,6 \| 88,5 \| 88,7
VD-251A	18	98	1,848	1.4310	91,912	48,25	49,75	100,0 \| 100,0 \| 100,0 \| 100,0
VD-232T	16	93	1,944	1.4310	104,906	39,04	53,96	92,1 \| 91,3 \| 89,9 \| 95,0
VD-263M-05	19	106	2,62	1.4310	153,251	47,51	58,49	78,6 \| 92,7 \| 72,5 \| 70,5
VD-251	18	98	2,734	1.4310	168,164	36,5	61,5	78,4 \| 100,0 \| 67,8 \| 67,6
VD-263M-04	19	95	2,981	1.4310	157,172	42,28	52,72	77,5 \| 94,2 \| 76,4 \| 62,0
VD-252AE	15	98	3,445	1.4310	175,515	47,04	50,96	74,4 \| 94,4 \| 75,0 \| 53,6
VD-282A	18,5	88	4,511	1.4310	132,086	58,72	29,28	64,7 \| 89,0 \| 64,2 \| 41,0
VD-282B	18,5	105	5,755	1.4310	319,111	49,55	55,45	60,5 \| 90,2 \| 59,3 \| 32,1
VD-282	18,5	88	6,676	1.4310	311,79	41,3	46,71	59,5 \| 89,0 \| 61,7 \| 27,7
VD-283A-06	18	91	6,799	1.4310	319,066	44,07	46,93	59,9 \| 91,0 \| 61,6 \| 27,2
VD-288S	20	101	6,819	1.4310	308,244	55,8	45,2	57,9 \| 86,2 \| 60,3 \| 27,1
VD-288	15	98	9,459	1.4310	382,073	57,61	40,39	53,3 \| 87,8 \| 52,6 \| 19,5
VD-288X-10	19,4	102	9,501	1.4310	455,139	54,1	47,9	54,5 \| 85,9 \| 58,2 \| 19,4
VD-288Z-64	17	101	13,962	1.4310	448,686	68,86	32,14	47,3 \| 86,0 \| 42,5 \| 13,2
VD-313A-10	19,5	102	15,747	1.4310	587,128	64,71	37,29	46,7 \| 83,0 \| 45,3 \| 11,7
VD-313R	18	90,6	31,754	1.4310	656,699	69,92	20,68	38,8 \| 82,7 \| 27,8 \| 5,8

Anzahl der ähnlichen Metallfedern: 27

Zolltarifnummer: 73202081; Druckfeder VD-251A

Ursprungsland: DE, German; Druckfeder VD-251A
