Druckfeder VD-294 Edelstahl Ø 3,2 x 32 x 58,5 mm

Staffelpreise - Druckfeder VD-294

Bestellmenge Einzelpreis [EUR]
1 5,7800 EUR
2 4,0800 EUR
3 3,8900 EUR
7 3,0700 EUR
17 1,5900 EUR
37 1,2800 EUR
75 1,1200 EUR
125 0,8513 EUR
175 0,7951 EUR
250 0,7263 EUR
350 0,6128 EUR
450 0,5811 EUR

Druckfeder Kaufen

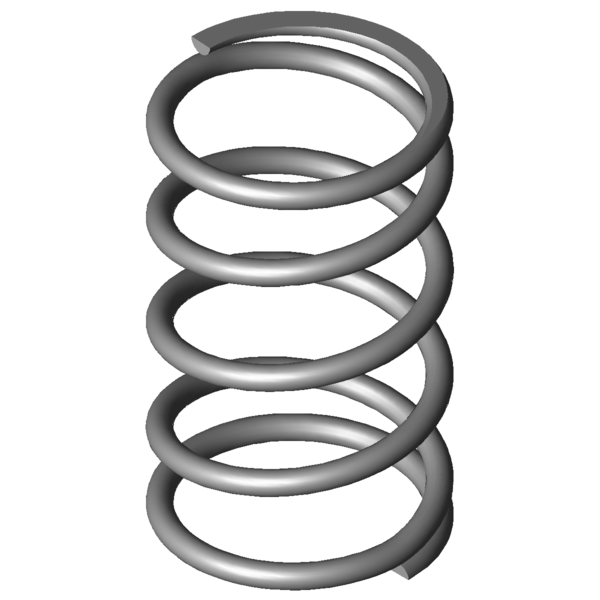

Produktbild Druckfeder VD-294
Produktbild Druckfeder VD-294
Menge: In den Warenkorb legen

Technische Daten - Druckfeder VD-294

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 3,2 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 32 mm Mittlerer Windungsdurchmesser
De 35,2 mm Äußerer Windungsdurchmesser
Dd 27,8 mm Dorndurchmesser
Dh 36,9 mm Hülsendurchmesser
L0 58,5 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 304,8 N Höchstkraft der Feder
Ln 20,4 mm Kleinste Länge der Feder
sn 38,1 mm Größter Federweg bei statischer Belastung
Fndyn 274,4 N Dynamische Höchstkraft
Lndyn 24,2 mm Kleinste Länge dynamische Belastung
shdyn 7,96 mm Größter Federweg dynamische Belastung
S 15,8 mm Steigung der Feder
n 3,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 8 N/mm Federrate
Gewicht 35,1506 g Gewicht des Artikels
Fntol 19,64 N (+/-) Toleranz für statische Höchstkraft
Fndtol 19,45 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,6 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 1,54 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe O - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder VD-294 Edelstahl Ø 3,2 x 32 x 58,5 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder VD-294 Edelstahl Ø 3,2 x 32 x 58,5 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder VD-294 Edelstahl Ø 3,2 x 32 x 58,5 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder VD-294 Edelstahl Ø 3,2 x 32 x 58,5 mm

Kraft-Weg-Berechnung Druckfeder VD-294

Anfrageformular Druckfeder VD-294 Edelstahl Ø 3,2 x 32 x 58,5 mm

Anfrageformular Druckfeder VD-294

Ähnliche Druckfedern im Umfeld der Druckfeder VD-294 Edelstahl Ø 3,2 x 32 x 58,5 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-294 1.4310 3,2 35,2 58,5 304,8 20,4 38,1 3,5 8 100,0 | 100,0 | 100,0 | 100,0
D-294 EN 10270-1 3,2 35,2 58,5 354,874 20,4 38,1 3,5 9,314 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-206A-20 34 54 0,149 1.4310 5,043 20,21 33,79 41,5 | 77,5 | 45,2 | 1,9
VD-207JF 34 69,1 0,369 1.4310 20,878 12,47 56,63 39,2 | 76,0 | 37,1 | 4,6
VD-264B 34,5 71,5 1,897 1.4310 91,025 23,5 48 54,8 | 86,0 | 54,6 | 23,7
VD-235 27 58 2,56 1.4310 107,776 15,9 42,1 58,1 | 79,4 | 62,9 | 32,0
VD-264 34,5 71,5 2,98 1.4310 159,442 18 53,5 61,7 | 86,0 | 61,8 | 37,3
VD-288K-11 33 50 4,882 1.4310 147,06 19,87 30,13 71,2 | 88,9 | 63,7 | 61,0
VD-288Z-11 37 57,4 5,152 1.4310 194,89 19,57 37,83 80,6 | 95,7 | 81,6 | 64,4
VD-298C 33 64 6,304 1.4310 226,622 28,05 35,95 86,1 | 95,1 | 84,4 | 78,8
VD-288Z-20 33 48,3 7,5 1.4310 218,813 19,13 29,18 86,0 | 90,0 | 74,2 | 93,7
VD-294 35,2 58,5 8 1.4310 304,8 20,4 38,1 100,0 | 100,0 | 100,0 | 100,0
VD-313F 40 61,7 8,707 1.4310 337,011 22,99 38,71 92,3 | 90,6 | 94,4 | 91,9
VD-313J-03 31,6 62,7 10,3 1.4310 284,653 35,06 27,64 83,8 | 90,7 | 83,0 | 77,7
VD-313J-02 31,6 53,9 12,173 1.4310 281,47 30,78 23,12 77,5 | 90,3 | 76,5 | 65,7
VD-325A 36 61 12,429 1.4310 331,705 34,31 26,69 78,9 | 91,2 | 81,0 | 64,4
VD-313J-07 28,6 56 17,102 1.4310 437,589 30,41 25,59 67,9 | 88,6 | 68,4 | 46,8
VD-325 36 53,5 19,531 1.4310 561,641 24,74 28,76 65,2 | 89,7 | 64,9 | 41,0
VD-331 29 60,5 26,065 1.4310 704,052 33,49 27,01 58,0 | 86,4 | 57,1 | 30,7
VD-355A 37 63 30,344 1.4310 639,061 41,94 21,06 53,9 | 84,0 | 51,5 | 26,4
VD-339P 32 60,4 31,369 1.4310 714,848 37,61 22,79 54,3 | 86,3 | 51,2 | 25,5
VD-359A-02 34 68 37,372 1.4310 877,719 44,51 23,49 50,6 | 82,2 | 48,2 | 21,4
VD-355 37 51 47,684 1.4310 985,851 30,33 20,67 47,2 | 82,1 | 42,6 | 16,8
VD-359A-01 34 48 56,058 1.4310 840,347 33,01 14,99 44,3 | 80,9 | 37,8 | 14,3
VD-361 30 60 63,636 1.4310 1191,193 41,28 18,72 44,1 | 82,2 | 37,4 | 12,6
VD-364R-03 39 64 63,667 1.4310 1532,695 39,93 24,07 44,3 | 78,9 | 41,5 | 12,6
VD-364R-48 33,6 66 71,273 1.4310 1408,705 46,24 19,77 42,8 | 80,4 | 36,8 | 11,2
Anzahl der ähnlichen Metallfedern: 24

Zolltarifnummer: 73202081; Druckfeder VD-294

Ursprungsland: DE, German; Druckfeder VD-294
