Druckfeder VD-313A-02 Edelstahl Ø 3,3 x 16,2 x 25 mm

Staffelpreise - Druckfeder VD-313A-02

Bestellmenge Einzelpreis [EUR]
1 5,9700 EUR
2 4,2100 EUR
3 4,0100 EUR
7 3,2100 EUR
17 1,7700 EUR
37 1,3500 EUR
75 1,1900 EUR
125 0,9703 EUR
175 0,8890 EUR
250 0,8202 EUR
350 0,7705 EUR
450 0,7136 EUR

Druckfeder Kaufen

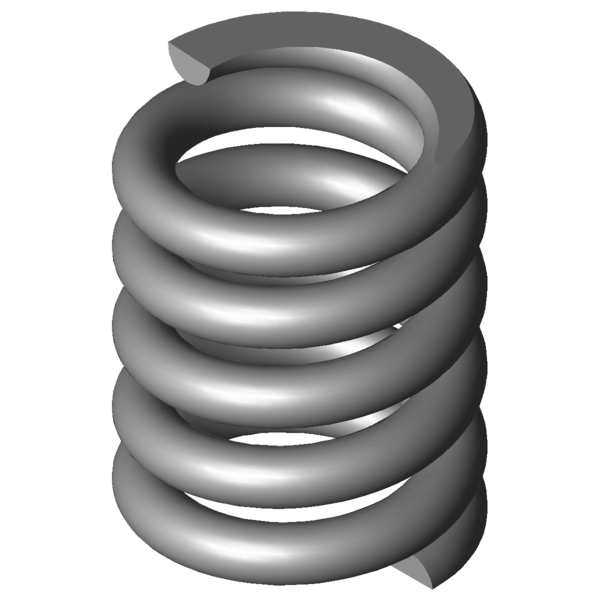

Produktbild Druckfeder VD-313A-02
Produktbild Druckfeder VD-313A-02
Menge: In den Warenkorb legen

Technische Daten - Druckfeder VD-313A-02

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 3,3 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 16,2 mm Mittlerer Windungsdurchmesser
De 19,5 mm Äußerer Windungsdurchmesser
Dd 12,1 mm Dorndurchmesser
Dh 20,3 mm Hülsendurchmesser
L0 25 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 368,025 N Höchstkraft der Feder
Ln 19,72 mm Kleinste Länge der Feder
sn 5,28 mm Größter Federweg bei statischer Belastung
Fndyn 313,11 N Dynamische Höchstkraft
Lndyn 20,51 mm Kleinste Länge dynamische Belastung
shdyn 3,22 mm Größter Federweg dynamische Belastung
S 6,2 mm Steigung der Feder
n 3,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 69,735 N/mm Federrate
Gewicht 18,9246 g Gewicht des Artikels
Fntol 55,06 N (+/-) Toleranz für statische Höchstkraft
Fndtol 54,09 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,35 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 0,6 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe P - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder VD-313A-02 Edelstahl Ø 3,3 x 16,2 x 25 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder VD-313A-02 Edelstahl Ø 3,3 x 16,2 x 25 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder VD-313A-02 Edelstahl Ø 3,3 x 16,2 x 25 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder VD-313A-02 Edelstahl Ø 3,3 x 16,2 x 25 mm

Kraft-Weg-Berechnung Druckfeder VD-313A-02

Anfrageformular Druckfeder VD-313A-02 Edelstahl Ø 3,3 x 16,2 x 25 mm

Anfrageformular Druckfeder VD-313A-02

Ähnliche Druckfedern im Umfeld der Druckfeder VD-313A-02 Edelstahl Ø 3,3 x 16,2 x 25 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-313A-02 1.4310 3,3 19,5 25 368,025 19,72 5,28 3,5 69,735 71,9 | 90,9 | 71,8 | 52,8
D-313A-02 EN 10270-1 3,3 19,5 25 428,486 19,72 5,28 3,5 81,191 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-239A-30 22 22,5 7,778 1.4310 99,944 9,65 12,85 41,7 | 79,7 | 34,1 | 11,2
VD-273B 22,5 27 12,207 1.4310 140,808 15,47 11,54 62,6 | 90,5 | 64,0 | 33,1
VD-263VA 20 27,8 12,616 1.4310 171,958 14,17 13,63 62,4 | 91,9 | 61,0 | 34,3
VD-247D-30 18 21,5 13,672 1.4310 157,227 10 11,5 47,9 | 79,6 | 44,3 | 19,6
VD-288E-10 22,7 25 14,532 1.4310 118,868 16,82 8,18 52,8 | 89,2 | 48,4 | 20,8
VD-252A-02 14,8 25 14,835 1.4310 156,465 14,45 10,55 48,8 | 78,8 | 46,3 | 21,3
VD-279 18,5 27,5 23,842 1.4310 294,147 15,16 12,34 80,4 | 95,7 | 80,6 | 64,7
VD-263V-10 15,2 25 25,169 1.4310 128,783 19,88 5,12 61,9 | 83,6 | 66,0 | 36,1
VD-288P 20 27,2 30,199 1.4310 309,998 16,93 10,27 89,2 | 97,8 | 87,9 | 82,0
VD-288Z-50 21 28,5 34,722 1.4310 360,521 18,12 10,38 94,2 | 93,3 | 94,9 | 94,3
VD-288S-04 18,9 27,5 36,821 1.4310 391,406 16,87 10,63 100,0 | 100,0 | 100,0 | 100,0
VD-288X-02 19,4 25 50,097 1.4310 468,411 15,65 9,35 84,7 | 95,0 | 85,8 | 73,5
VD-309 19,2 27,5 64 1.4310 535,04 19,14 8,36 76,2 | 95,3 | 75,9 | 57,5
VD-288T-02 15 25 65,819 1.4310 341,018 19,82 5,18 92,4 | 87,3 | 95,4 | 94,5
VD-313A-02 19,5 25 69,735 1.4310 368,025 19,72 5,28 71,9 | 90,9 | 71,8 | 52,8
VD-288Z-60 17 24 73,797 1.4310 450,681 17,89 6,11 70,8 | 90,2 | 72,2 | 49,9
VD-288Z-02 15,5 25 121,094 1.4310 738,672 18,9 6,1 72,3 | 91,1 | 68,2 | 57,6
VD-313O 18 26 140,625 1.4310 652,163 21,36 4,64 55,7 | 89,2 | 51,8 | 26,2
VD-339B 20 28,8 156,25 1.4310 791,25 23,74 5,06 52,9 | 86,7 | 48,5 | 23,5
Anzahl der ähnlichen Metallfedern: 18

Zolltarifnummer: 73202081; Druckfeder VD-313A-02

Ursprungsland: DE, German; Druckfeder VD-313A-02
