Druckfeder VD-313A-05 Edelstahl Ø 3,3 x 16,2 x 44 mm

Staffelpreise - Druckfeder VD-313A-05

Bestellmenge Einzelpreis [EUR]
1 5,9700 EUR
2 4,2100 EUR
3 4,0100 EUR
7 3,2100 EUR
17 1,7700 EUR
37 1,3500 EUR
75 1,1900 EUR
125 0,9703 EUR
175 0,8890 EUR
250 0,8202 EUR
350 0,7705 EUR
450 0,7136 EUR

Druckfeder Kaufen

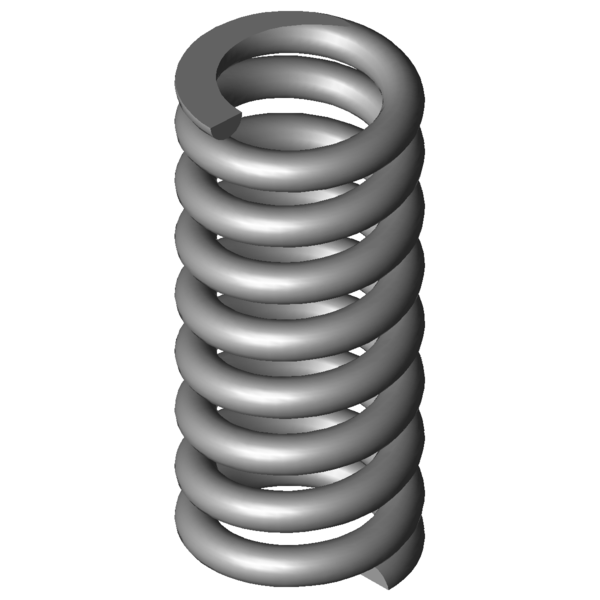

Produktbild Druckfeder VD-313A-05
Produktbild Druckfeder VD-313A-05
Menge: In den Warenkorb legen

Technische Daten - Druckfeder VD-313A-05

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 3,3 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 16,2 mm Mittlerer Windungsdurchmesser
De 19,5 mm Äußerer Windungsdurchmesser
Dd 12,1 mm Dorndurchmesser
Dh 20,3 mm Hülsendurchmesser
L0 44 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 437,244 N Höchstkraft der Feder
Ln 31,91 mm Kleinste Länge der Feder
sn 12,09 mm Größter Federweg bei statischer Belastung
Fndyn 382,561 N Dynamische Höchstkraft
Lndyn 33,42 mm Kleinste Länge dynamische Belastung
shdyn 5,15 mm Größter Federweg dynamische Belastung
S 6,03 mm Steigung der Feder
n 6,75 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 36,159 N/mm Federrate
Gewicht 30,1073 g Gewicht des Artikels
Fntol 49,41 N (+/-) Toleranz für statische Höchstkraft
Fndtol 48,45 N (+/-) Toleranz für dynamische Höchstkraft
Detol 0,35 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 0,97 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe P - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder VD-313A-05 Edelstahl Ø 3,3 x 16,2 x 44 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder VD-313A-05 Edelstahl Ø 3,3 x 16,2 x 44 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder VD-313A-05 Edelstahl Ø 3,3 x 16,2 x 44 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder VD-313A-05 Edelstahl Ø 3,3 x 16,2 x 44 mm

Kraft-Weg-Berechnung Druckfeder VD-313A-05

Anfrageformular Druckfeder VD-313A-05 Edelstahl Ø 3,3 x 16,2 x 44 mm

Anfrageformular Druckfeder VD-313A-05

Ähnliche Druckfedern im Umfeld der Druckfeder VD-313A-05 Edelstahl Ø 3,3 x 16,2 x 44 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-313A-05 1.4310 3,3 19,5 44 437,244 31,91 12,09 6,75 36,159 100,0 | 100,0 | 100,0 | 100,0
D-313A-05 EN 10270-1 3,3 19,5 44 509,076 31,91 12,09 6,75 42,099 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-247B 20,5 41 4,02 1.4310 94,428 17,51 23,49 43,5 | 83,0 | 36,5 | 11,1
VD-249 18 45 6,214 1.4310 167,791 18 27 47,4 | 83,6 | 41,6 | 17,2
VD-263VB 20 41,1 8,029 1.4310 172,303 19,64 21,46 52,3 | 86,9 | 47,9 | 22,2
VD-283A-05 18 45 8,741 1.4310 84,018 35,39 9,61 54,0 | 88,6 | 49,4 | 24,2
VD-280 18,5 41 15,172 1.4310 303,9 20,97 20,03 64,9 | 87,9 | 64,9 | 42,0
VD-288Q 20 39,5 19,217 1.4310 309,174 23,41 16,09 72,3 | 90,7 | 72,9 | 53,1
VD-288ZA 21,5 45 20,352 1.4310 405,192 25,09 19,91 75,4 | 93,1 | 76,7 | 56,3
VD-288Z-51 21 41,4 22,096 1.4310 361,468 25,04 16,36 77,3 | 92,6 | 78,3 | 61,1
VD-288X-05 19,4 44 22,961 1.4310 418,243 25,78 18,22 80,1 | 95,8 | 81,0 | 63,5
VD-288Z-56 20 39,5 24,043 1.4310 308,548 26,67 12,83 80,5 | 92,7 | 82,4 | 66,5
VD-288ZB 19,5 40 26,296 1.4310 351,926 26,62 13,38 84,0 | 93,9 | 85,4 | 72,7
VD-288ZC 17,5 45 29,06 1.4310 341,719 33,24 11,76 87,0 | 92,8 | 87,7 | 80,3
VD-313A-06 19,5 51 30,509 1.4310 439,503 36,59 14,41 90,5 | 95,4 | 91,7 | 84,3
VD-288X-04 19,4 38 30,615 1.4310 468,411 22,7 15,3 87,4 | 91,2 | 86,2 | 84,7
VD-313A-05 19,5 44 36,159 1.4310 437,244 31,91 12,09 100,0 | 100,0 | 100,0 | 100,0
VD-310 19,2 40 40,727 1.4310 553,076 26,42 13,58 89,4 | 95,4 | 84,0 | 88,8
VD-313A-04 19,5 38 44,377 1.4310 478,333 27,22 10,78 86,7 | 94,7 | 87,9 | 77,3
VD-339C 20 40,6 99,432 1.4310 782,727 32,73 7,87 67,6 | 91,2 | 67,1 | 44,6
VD-339T 22 44,9 121,725 1.4310 987,624 36,79 8,11 57,3 | 86,7 | 55,7 | 29,7
Anzahl der ähnlichen Metallfedern: 18

Zolltarifnummer: 73202081; Druckfeder VD-313A-05

Ursprungsland: DE, German; Druckfeder VD-313A-05
