Druckfeder VD-313J Edelstahl Ø 3,6 x 36,4 x 248 mm

Staffelpreise - Druckfeder VD-313J

Bestellmenge	Einzelpreis [EUR]
1	13,5300 EUR
2	10,7800 EUR
3	6,2300 EUR
7	4,2800 EUR
17	2,7100 EUR
37	2,3100 EUR
75	2,2200 EUR
125	2,1813 EUR
175	2,1735 EUR
250	2,1481 EUR
350	2,0967 EUR

Druckfeder Kaufen

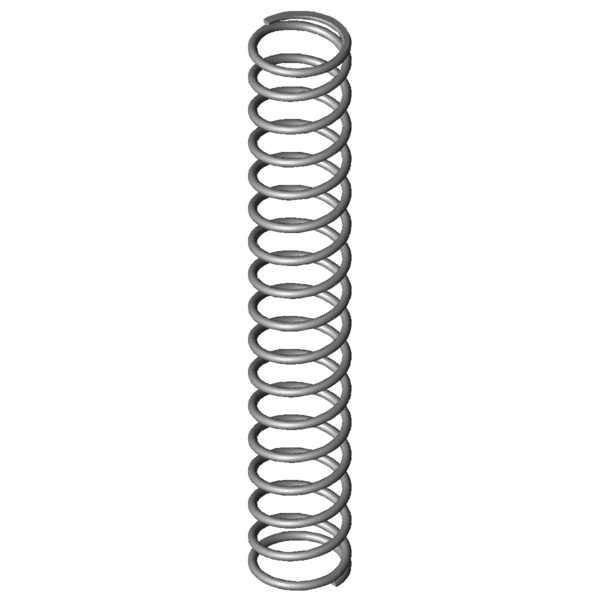

Produktbild Druckfeder VD-313J

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder VD-313J

Formelzeichen	Wert	Einheit	Beschreibung
Material	1.4310	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder gespannt
s2		mm	Strecke der Feder gespannt
d	3,6	mm	Drahtdurchmesser
Di		mm	Innerer Windungsdurchmesser
D	36,4	mm	Mittlerer Windungsdurchmesser
De	40	mm	Äußerer Windungsdurchmesser
Dd	31,8	mm	Dorndurchmesser
Dh	41,6	mm	Hülsendurchmesser
L0	248	mm	Ungespannte Länge der Feder
Lk	176,7	mm	Knicklänge
Fn	335,916	N	Höchstkraft der Feder
Ln	77,14	mm	Kleinste Länge der Feder
sn	170,86	mm	Größter Federweg bei statischer Belastung
Fndyn	322,01	N	Dynamische Höchstkraft
Lndyn	84,21	mm	Kleinste Länge dynamische Belastung
shdyn	40,89	mm	Größter Federweg dynamische Belastung
S	15,768	mm	Steigung der Feder
n	15,5	Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Gesamtwindungen
R	1,966	N/mm	Federrate
Gewicht	161,0144	g	Gewicht des Artikels
Fntol	18,6	N	(+/-) Toleranz für statische Höchstkraft
Fndtol	18,35	N	(+/-) Toleranz für dynamische Höchstkraft
Detol	0,6	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	5,56	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	AG	-	Preisgruppe für diesen Artikel
F1tol		N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol		N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder VD-313J Edelstahl Ø 3,6 x 36,4 x 248 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder VD-313J Edelstahl Ø 3,6 x 36,4 x 248 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder VD-313J Edelstahl Ø 3,6 x 36,4 x 248 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder VD-313J Edelstahl Ø 3,6 x 36,4 x 248 mm

Kraft-Weg-Berechnung Druckfeder VD-313J

Anfrageformular Druckfeder VD-313J Edelstahl Ø 3,6 x 36,4 x 248 mm

Anfrageformular Druckfeder VD-313J

Ähnliche Druckfedern im Umfeld der Druckfeder VD-313J Edelstahl Ø 3,6 x 36,4 x 248 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren].

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
VD-207JJ	34	239	0,103	1.4310	20,871	36,83	202,17	41,7 \| 74,3 \| 45,4 \| 5,3
VD-263G	38	228	0,47	1.4310	90,432	35,69	192,31	54,8 \| 82,7 \| 57,9 \| 23,9
VD-267A	34,5	245	0,564	1.4310	100,225	67,24	177,76	58,8 \| 84,8 \| 63,0 \| 28,7
VD-263Y	42	240	0,584	1.4310	116,746	40,02	199,98	59,0 \| 87,2 \| 60,1 \| 29,7
VD-292A	43,2	275	0,775	1.4310	146,929	85,4	189,61	65,6 \| 90,6 \| 66,9 \| 39,4
VD-267	34,5	245	0,834	1.4310	159,633	53,7	191,3	65,2 \| 84,8 \| 68,4 \| 42,4
VD-288Z-15	37	279	0,975	1.4310	196,171	77,74	201,26	69,8 \| 88,2 \| 71,6 \| 49,6
VD-292	43,2	275	1,147	1.4310	246,837	59,78	215,23	75,1 \| 90,6 \| 76,4 \| 58,3
VD-298A	35,2	280	1,244	1.4310	228,48	96,4	183,6	77,4 \| 88,5 \| 80,5 \| 63,3
VD-288Z-24	33	229	1,419	1.4310	217,981	75,38	153,63	78,5 \| 86,1 \| 77,4 \| 72,2
VD-298	35,2	280	1,514	1.4310	302,097	80,4	199,6	84,4 \| 88,5 \| 87,8 \| 77,0
VD-297B	35,2	230	1,6	1.4310	245,76	76,4	153,6	84,3 \| 89,9 \| 81,5 \| 81,4
VD-318E	49	243	1,821	1.4310	301,076	77,65	165,35	91,9 \| 89,9 \| 93,2 \| 92,6
VD-322A	44	235	1,892	1.4310	254,459	100,5	134,5	88,5 \| 91,9 \| 77,2 \| 96,2
VD-313J	40	248	1,966	1.4310	335,916	77,14	170,86	100,0 \| 100,0 \| 100,0 \| 100,0
VD-322	44	235	2,8	1.4310	460,6	70,5	164,5	82,2 \| 91,9 \| 84,6 \| 70,2
VD-329A	36	250	3,038	1.4310	408,212	115,64	134,36	79,4 \| 93,1 \| 80,5 \| 64,7
VD-329	36	250	3,695	1.4310	567,183	96,5	153,5	73,6 \| 93,1 \| 74,5 \| 53,2
VD-359A	37	230	7,417	1.4310	662,662	140,66	89,34	54,6 \| 85,7 \| 51,5 \| 26,5
VD-359	37	230	9,021	1.4310	1015,493	117,43	112,57	52,3 \| 85,7 \| 49,5 \| 21,8
VD-364R-84	46	220	9,578	1.4310	751,85	141,5	78,5	48,1 \| 78,6 \| 45,3 \| 20,5
VD-364R-12	39	254	15,462	1.4310	1617,333	149,4	104,6	46,5 \| 85,7 \| 41,0 \| 12,7
VD-364R-11	39	203	18,661	1.4310	1627,25	115,8	87,2	42,3 \| 80,5 \| 35,8 \| 10,5
VD-389A	38,3	225	18,696	1.4310	953,272	174,01	50,99	41,4 \| 81,2 \| 32,5 \| 10,5
VD-389N-05	46	236	22,135	1.4310	2071,54	142,41	93,59	40,7 \| 77,8 \| 35,5 \| 8,9
VD-389	38,3	225	22,738	1.4310	1811,851	145,32	79,68	40,8 \| 81,2 \| 32,6 \| 8,6
VD-389A-12	39	254	24,057	1.4310	1809,619	178,78	75,22	40,8 \| 83,0 \| 31,3 \| 8,2
VD-389A-11	39	203	29,899	1.4310	1690,434	146,46	56,54	36,9 \| 77,7 \| 26,5 \| 6,6
VD-413A	48	248	30,27	1.4310	1926,703	184,35	63,65	36,6 \| 76,1 \| 27,3 \| 6,5
VD-414AE	42	200	65,133	1.4310	3762,459	142,23	57,77	32,7 \| 73,6 \| 21,4 \| 3,0

Anzahl der ähnlichen Metallfedern: 29

Zolltarifnummer: 73202081; Druckfeder VD-313J

Ursprungsland: DE, German; Druckfeder VD-313J
