Druckfeder VD-363A Edelstahl Ø 5 x 25 x 160 mm

Staffelpreise - Druckfeder VD-363A

Bestellmenge	Einzelpreis [EUR]
1	13,8800 EUR
2	11,0500 EUR
3	6,5900 EUR
7	4,6100 EUR
17	2,9500 EUR
37	2,4600 EUR
75	2,3800 EUR
125	2,3800 EUR
175	2,3800 EUR
250	2,3800 EUR
350	2,3800 EUR

Druckfeder Kaufen

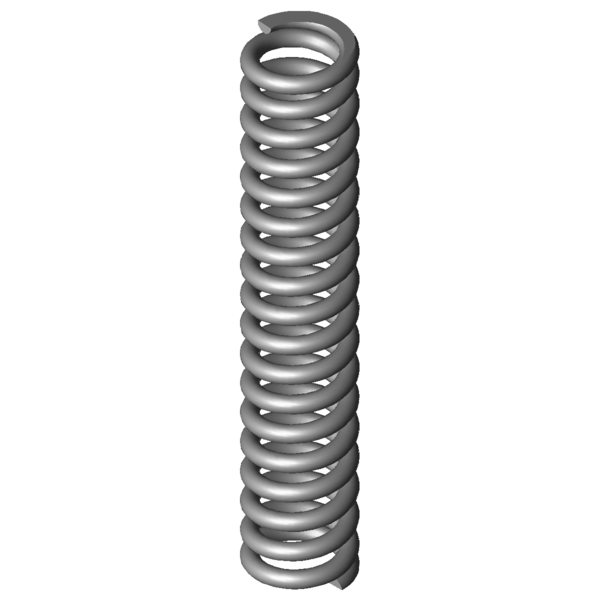

Produktbild Druckfeder VD-363A

Menge:Menge: In den Warenkorb legen

Technische Daten - Druckfeder VD-363A

Formelzeichen	Wert	Einheit	Beschreibung
Material	1.4310	-	Werkstoffart
Federenden	Angelegt und geschliffen	-	Federenden
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder gespannt
s2		mm	Strecke der Feder gespannt
d	5	mm	Drahtdurchmesser
Di		mm	Innerer Windungsdurchmesser
D	25	mm	Mittlerer Windungsdurchmesser
De	30	mm	Äußerer Windungsdurchmesser
Dd	19,1	mm	Dorndurchmesser
Dh	31	mm	Hülsendurchmesser
L0	160	mm	Ungespannte Länge der Feder
Lk	105,9	mm	Knicklänge
Fn	1191,193	N	Höchstkraft der Feder
Ln	103,84	mm	Kleinste Länge der Feder
sn	56,16	mm	Größter Federweg bei statischer Belastung
Fndyn	1071	N	Dynamische Höchstkraft
Lndyn	109,51	mm	Kleinste Länge dynamische Belastung
shdyn	9,91	mm	Größter Federweg dynamische Belastung
S	9,394	mm	Steigung der Feder
n	16,5	Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Gesamtwindungen
R	21,212	N/mm	Federrate
Gewicht	225,5132	g	Gewicht des Artikels
Fntol	88,8	N	(+/-) Toleranz für statische Höchstkraft
Fndtol	87,7	N	(+/-) Toleranz für dynamische Höchstkraft
Detol	0,35	mm	(+/-) Toleranz für Windungsdurchmesser
L0tol	2,8	mm	(+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe	#AH	-	Preisgruppe für diesen Artikel
F1tol		N	(+/-) Toleranz Kraft der Feder vorgespannt
F2tol		N	(+/-) Toleranz Kraft der Feder gespannt

Technische Darstellung Druckfeder

Datenblatt Druckfeder VD-363A Edelstahl Ø 5 x 25 x 160 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder VD-363A Edelstahl Ø 5 x 25 x 160 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder VD-363A Edelstahl Ø 5 x 25 x 160 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder VD-363A Edelstahl Ø 5 x 25 x 160 mm

Kraft-Weg-Berechnung Druckfeder VD-363A

Anfrageformular Druckfeder VD-363A Edelstahl Ø 5 x 25 x 160 mm

Anfrageformular Druckfeder VD-363A

Ähnliche Druckfedern im Umfeld der Druckfeder VD-363A Edelstahl Ø 5 x 25 x 160 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
VD-288O	30	189	1,724	1.4310	223,32	59,48	129,52	39,8 \| 80,2 \| 31,1 \| 8,1
VD-272	27,5	165	1,75	1.4310	203,875	48,5	116,5	40,2 \| 79,5 \| 32,7 \| 8,3
VD-288Z-23	33	157	2,1	1.4310	218,663	52,88	104,13	43,0 \| 83,0 \| 36,1 \| 9,9
VD-298E	33	148	2,568	1.4310	227,182	59,54	88,46	45,3 \| 82,5 \| 41,3 \| 12,1
VD-288Z-45	27	170	2,771	1.4310	270,542	72,38	97,62	44,9 \| 81,4 \| 40,1 \| 13,1
VD-288Z-34	28	142	3,629	1.4310	329,654	51,16	90,84	47,5 \| 80,7 \| 44,7 \| 17,1
VD-302	28,2	135	4,698	1.4310	380,215	54,06	80,94	51,2 \| 80,8 \| 50,7 \| 22,1
VD-334A	29	185	6,372	1.4310	463,381	112,27	72,73	58,6 \| 87,7 \| 58,1 \| 30,0
VD-334	29	185	7,749	1.4310	707,222	93,74	91,26	61,6 \| 87,7 \| 60,5 \| 36,5
VD-339R	32	154	11,131	1.4310	716,467	89,63	64,37	73,2 \| 93,3 \| 73,7 \| 52,5
VD-359A-07	34	166	14,014	1.4310	896,405	102,04	63,96	80,8 \| 94,9 \| 81,5 \| 66,1
VD-364A	30	180	15,556	1.4310	653,819	137,97	42,03	78,2 \| 96,3 \| 64,9 \| 73,3
VD-359A-06	34	147	16,016	1.4310	904,413	90,53	56,47	85,5 \| 93,4 \| 87,7 \| 75,5
VD-364	30	180	18,919	1.4310	1225,591	115,22	64,78	92,5 \| 96,3 \| 91,9 \| 89,2
VD-363A	30	160	21,212	1.4310	1191,193	103,84	56,16	100,0 \| 100,0 \| 100,0 \| 100,0
VD-364R-18	28	170	37,996	1.4310	1691,616	125,48	44,52	74,5 \| 92,8 \| 74,8 \| 55,8
VD-389R	34	166	68,862	1.4310	2081,596	135,77	30,23	57,2 \| 85,3 \| 55,5 \| 30,8
VD-389AA	30	150	83,002	1.4310	2612,669	118,52	31,48	55,5 \| 90,2 \| 50,8 \| 25,6

Anzahl der ähnlichen Metallfedern: 17

Zolltarifnummer: 73202081; Druckfeder VD-363A

Ursprungsland: DE, German; Druckfeder VD-363A
