Druckfeder VD-364W Edelstahl Ø 6,3 x 80 x 102 mm

Staffelpreise - Druckfeder VD-364W

Bestellmenge Einzelpreis [EUR]
1 14,4000 EUR
2 11,4700 EUR
3 7,0900 EUR
7 5,2300 EUR
17 3,6600 EUR
37 3,0100 EUR
75 2,9700 EUR
125 2,9700 EUR
175 2,9700 EUR
250 2,9700 EUR
350 2,9700 EUR

Druckfeder Kaufen

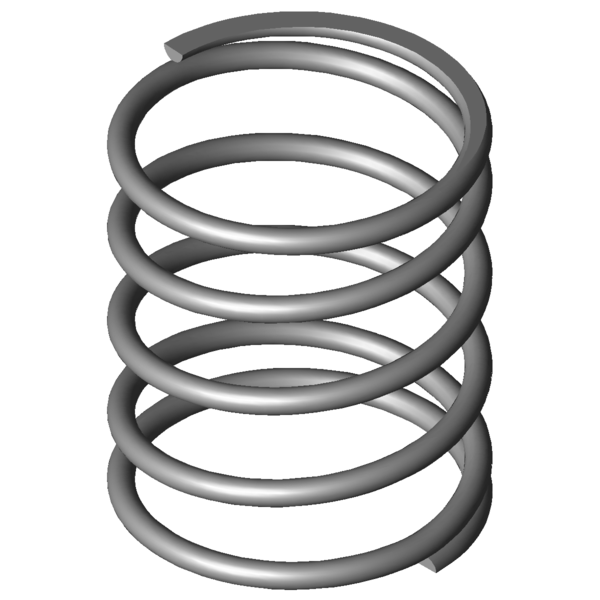

Produktbild Druckfeder VD-364W
Produktbild Druckfeder VD-364W
Menge: In den Warenkorb legen

Technische Daten - Druckfeder VD-364W

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Federenden Angelegt und geschliffen - Federenden
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder gespannt
s2 mm Strecke der Feder gespannt
d 6,3 mm Drahtdurchmesser
Di mm Innerer Windungsdurchmesser
D 80 mm Mittlerer Windungsdurchmesser
De 86,3 mm Äußerer Windungsdurchmesser
Dd 72 mm Dorndurchmesser
Dh 88,7 mm Hülsendurchmesser
L0 102 mm Ungespannte Länge der Feder
Lk mm Knicklänge
Fn 460,064 N Höchstkraft der Feder
Ln 42,19 mm Kleinste Länge der Feder
sn 59,81 mm Größter Federweg bei statischer Belastung
Fndyn 431,053 N Dynamische Höchstkraft
Lndyn 45,96 mm Kleinste Länge dynamische Belastung
shdyn 40,74 mm Größter Federweg dynamische Belastung
S 27,343 mm Steigung der Feder
n 3,5 Stück Anzahl der federnden Windungen
nt Stück Anzahl der Gesamtwindungen
R 7,692 N/mm Federrate
Gewicht 340,6073 g Gewicht des Artikels
Fntol 48,1 N (+/-) Toleranz für statische Höchstkraft
Fndtol 47,6 N (+/-) Toleranz für dynamische Höchstkraft
Detol 1,2 mm (+/-) Toleranz für Windungsdurchmesser
L0tol 4,48 mm (+/-) Toleranz für ungespannte Länge der Feder
Preisgruppe #AK - Preisgruppe für diesen Artikel
F1tol N (+/-) Toleranz Kraft der Feder vorgespannt
F2tol N (+/-) Toleranz Kraft der Feder gespannt
Technische Darstellung Druckfeder
Technische Darstellung Druckfeder

Datenblatt Druckfeder VD-364W Edelstahl Ø 6,3 x 80 x 102 mm

Datenblatt pdf-datei herunterladen

Federkennline Druckfeder VD-364W Edelstahl Ø 6,3 x 80 x 102 mm

Federkennline pdf-datei herunterladen

CAD-Daten Druckfeder VD-364W Edelstahl Ø 6,3 x 80 x 102 mm

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Druckfeder VD-364W Edelstahl Ø 6,3 x 80 x 102 mm

Kraft-Weg-Berechnung Druckfeder VD-364W

Anfrageformular Druckfeder VD-364W Edelstahl Ø 6,3 x 80 x 102 mm

Anfrageformular Druckfeder VD-364W

Ähnliche Druckfedern im Umfeld der Druckfeder VD-364W Edelstahl Ø 6,3 x 80 x 102 mm

Finden Sie nachfolgend ähnliche Druckfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Druckfeder in einem anderen Werkstoff

Die nachfolgende Druckfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Stück) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-364W 1.4310 6,3 86,3 102 460,064 42,19 59,81 3,5 7,692 100,0 | 100,0 | 100,0 | 100,0
D-364W EN 10270-1 6,3 86,3 102 535,646 42,19 59,81 3,5 8,956 92,9 | 100,0 | 92,9 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Druckfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] an und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
VD-339J-10 68 91 4,004 1.4310 240,109 31,03 59,97 69,3 | 79,8 | 76,0 | 52,1
VD-318C 49 103 4,469 1.4310 297,766 36,38 66,62 69,5 | 73,1 | 77,3 | 58,1
VD-339Z-01 75 117 4,555 1.4310 376,298 34,4 82,61 73,6 | 84,5 | 77,1 | 59,2
VD-314 54 99 5,12 1.4310 370,272 26,68 72,32 74,2 | 74,4 | 81,6 | 66,6
VD-364R-56 90 95 5,466 1.4310 293,55 41,3 53,7 80,9 | 94,8 | 76,8 | 71,1
VD-364E-04 80 120 5,533 1.4310 456,432 37,5 82,5 82,0 | 88,3 | 85,9 | 71,9
VD-364R-31 69 88 6,139 1.4310 227,149 51 37 73,5 | 85,0 | 55,6 | 79,8
VD-340 68 120 6,249 1.4310 541,039 33,42 86,58 79,8 | 81,1 | 77,1 | 81,2
VD-364W 86,3 102 7,692 1.4310 460,064 42,19 59,81 100,0 | 100,0 | 100,0 | 100,0
VD-345A 55 100 7,955 1.4310 442,472 44,38 55,63 90,6 | 80,4 | 94,6 | 96,7
VD-389S 108 115 7,964 1.4310 405,888 64,04 50,96 88,6 | 82,5 | 86,7 | 96,6
VD-364E-10 70 95 8,525 1.4310 501,29 36,2 58,8 90,8 | 87,2 | 95,0 | 90,2
VD-364E-02 80 80 8,606 1.4310 447,088 28,05 51,95 89,2 | 86,1 | 92,0 | 89,4
VD-364R-60 77 102 9,053 1.4310 565,685 39,51 62,49 89,4 | 94,8 | 88,5 | 85,0
VD-369C 78,3 110 10,551 1.4310 725,927 41,2 68,8 80,8 | 94,5 | 75,2 | 72,9
VD-389E-20 89 115 10,887 1.4310 750,628 46,05 68,95 78,9 | 91,9 | 74,0 | 70,7
VD-394A 98 125 14,047 1.4310 1023,298 52,15 72,85 67,0 | 82,8 | 63,5 | 54,8
VD-370 69,3 105 15,75 1.4310 1021,191 40,16 64,84 70,0 | 92,5 | 68,6 | 48,8
VD-369B 78,3 75 16,413 1.4310 722,176 31 44 67,9 | 88,1 | 68,6 | 46,9
VD-389F 75 102 19,09 1.4310 1099,239 44,42 57,58 67,2 | 92,3 | 69,1 | 40,3
VD-395 88 125 20 1.4310 1480 51 74 60,2 | 86,1 | 56,0 | 38,5
VD-375A 56,3 94 20,049 1.4310 802,193 53,99 40,01 62,1 | 85,8 | 62,1 | 38,4
VD-399A 81 98 26,323 1.4310 1255,67 50,3 47,7 59,0 | 89,6 | 58,2 | 29,2
VD-400 71 95 40,952 1.4310 1867,234 49,4 45,6 51,3 | 84,7 | 50,4 | 18,8
Anzahl der ähnlichen Metallfedern: 23

Zolltarifnummer: 73202081; Druckfeder VD-364W

Ursprungsland: DE, German; Druckfeder VD-364W
