Schenkelfeder T-16224L: Edelstahl Ø 0,63 x 4,37 x 30 mm / 0°

Staffelpreise - Schenkelfeder T-16224L

Bestellmenge	Einzelpreis [EUR]
1	5,1100 EUR
2	3,6000 EUR
3	3,4300 EUR
7	2,2200 EUR
17	1,1200 EUR
37	0,7400 EUR
75	0,5500 EUR
125	0,4570 EUR
175	0,4069 EUR
250	0,3567 EUR
350	0,3095 EUR
450	0,2652 EUR

Schenkelfeder Kaufen

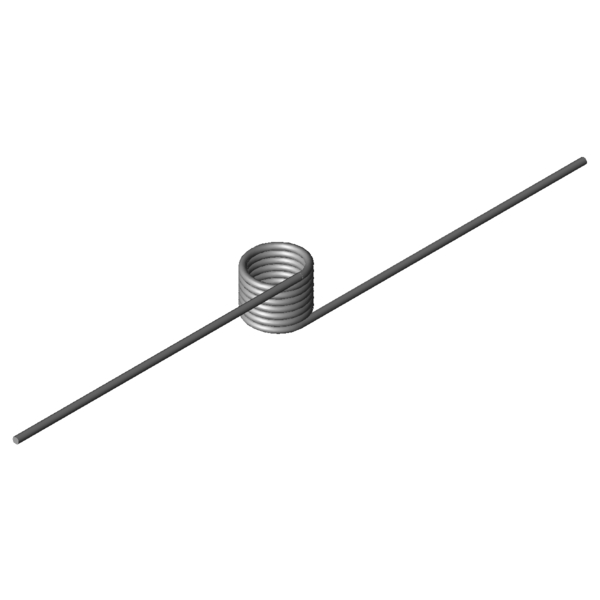

Produktbild Schenkelfeder T-16224L

Menge:Menge: In den Warenkorb legen

Technische Daten - Schenkelfeder T-16224L

Formelzeichen	Wert	Einheit	Beschreibung
Material	1.4310	-	Werkstoffart
Windungsrichtung	Links	-	Windungsrichtung links oder rechts
Schenkelstellung	0	Grad	Schenkelstellung unbelastet
alpha1		Grad	Drehwinkel vorgespannt
F1		N	Kraft der Feder vorgespannt
M1		Nmm	Drehmoment der Feder vorgespannt
alpha2		Grad	Drehwinkel gespannt
F2		N	Kraft der Feder gespannt
M2		Nmm	Drehmoment der Feder gespannt
alphah		Grad	Arbeitsdrehwinkel
d	0,63	mm	Drahtdurchmesser
Di	4,37	mm	Innerer Windungsdurchmesser
Dd		mm	Dorndurchmesser
LsH		mm	Schenkellänge des Hebelarmes
LsR		mm	Schenkellänge des ruhenden Armes
Lk0	5,04	mm	Länge des Federkörpers
Ls	30	mm	Schenkellängen
RH		mm	Hebelarm (Entfernung Mitte Federkörper bis Krafteinleitungspunkt des Hebelarmes)
Mntol	6,51	Nmm	(+/-) Toleranz höchstes Drehmoment der Federn
Mn	30,29	Nmm	Größtes Drehmoment der Feder
alphan	133,56	Grad	Größter Drehwinkel der Feder
nt	7	Stück	Anzahl der Windungen
Ddmax	3,9	mm	Größter möglicher Dorndurchmesser
Ddmin	3,5	mm	Kleinster möglicher Dorndurchmesser
Ditol	0,14	mm	(+/-) Toleranz innerer Windungsdurchmesser
Gewicht	0,4177	g	Gewicht des Artikels
Preisgruppe	H	-	Preisgruppe für diesen Artikel

Technische Darstellung Schenkelfeder

Datenblatt Schenkelfeder T-16224L: Edelstahl Ø 0,63 x 4,37 x 30 mm / 0°

Datenblatt pdf-datei herunterladen

Federkennline Schenkelfeder T-16224L: Edelstahl Ø 0,63 x 4,37 x 30 mm / 0°

Federkennline pdf-datei herunterladen

CAD-Daten Schenkelfeder T-16224L: Edelstahl Ø 0,63 x 4,37 x 30 mm / 0°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Schenkelfeder T-16224L: Edelstahl Ø 0,63 x 4,37 x 30 mm / 0°

Kraft-Weg-Berechnung Schenkelfeder T-16224L

Anfrageformular Schenkelfeder T-16224L: Edelstahl Ø 0,63 x 4,37 x 30 mm / 0°

Anfrageformular Schenkelfeder T-16224L

Ähnliche Schenkelfedern im Umfeld der Schenkelfeder T-16224L: Edelstahl Ø 0,63 x 4,37 x 30 mm / 0°

Finden Sie nachfolgend ähnliche Schenkelfedern, die sich in Baumaß und Drehmoment von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Schenkelfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich den gespannten Drehwinkel [alpha2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität

Artikelnummer	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Grad)	Werkstoff	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
T-16024L	2,4	3,2	7,95	120,67	1.4310	49,3 \| 60,6 \| 58,3 \| 29,0
T-16044L	3,2	3,2	8,18	159,64	1.4310	48,2 \| 66,7 \| 55,3 \| 22,6
T-16064L	4	3,2	8,33	198,62	1.4310	46,2 \| 72,8 \| 47,4 \| 18,5
T-16105L	2,5	4	14,86	100,95	1.4310	66,4 \| 72,0 \| 62,3 \| 64,9
T-16124L	3,5	4	15,43	137,18	1.4310	67,8 \| 79,6 \| 74,2 \| 49,6
T-16144L	4,5	4	15,78	175,26	1.4310	63,0 \| 85,3 \| 64,2 \| 39,7
T-16140L	4,5	1,5	15,78	50,06	1.4310	61,8 \| 68,7 \| 44,8 \| 71,9
T-16164L	5,5	4	16,01	213,35	1.4310	56,7 \| 79,4 \| 57,7 \| 33,1
T-16204L	3,37	5,04	29,44	103,89	1.4310	86,6 \| 92,4 \| 87,5 \| 80,0
T-16224L	4,37	5,04	30,29	133,56	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-16244L	5,37	5,04	30,87	163,52	1.4310	89,0 \| 93,8 \| 89,9 \| 83,2
T-16264L	6,37	5,04	31,27	192,93	1.4310	81,3 \| 89,5 \| 83,0 \| 71,5
T-16304L	4,3	5,6	40,62	117,53	1.4310	79,9 \| 92,8 \| 81,3 \| 65,6
T-16300L	4,3	2,1	40,62	33,59	1.4310	48,4 \| 76,7 \| 49,9 \| 18,8
T-16324L	5,3	5,6	41,48	143,91	1.4310	83,0 \| 87,5 \| 82,9 \| 78,7
T-16320L	5,3	2,1	41,48	41,09	1.4310	48,6 \| 71,4 \| 51,9 \| 22,5
T-16344L	6,3	5,6	42,1	170,39	1.4310	83,4 \| 83,1 \| 75,2 \| 91,8
T-16364L	7,3	5,6	42,56	196,88	1.4310	81,6 \| 80,0 \| 69,5 \| 95,3
T-18408L	4,4	4	59	59,43	1.4310	52,2 \| 85,8 \| 47,9 \| 22,8
T-18404L	4,4	3,2	59	44,55	1.4310	46,7 \| 80,5 \| 42,3 \| 17,1
T-18400L	4,4	2,4	59	29,76	1.4310	41,2 \| 75,2 \| 36,8 \| 11,4
T-18433L	6	4	60,96	80,3	1.4310	53,9 \| 77,0 \| 54,9 \| 29,9
T-18429L	6	3,2	60,96	60,23	1.4310	47,2 \| 71,7 \| 47,4 \| 22,4
T-18508L	5,5	5	111,87	57,76	1.4310	42,5 \| 80,6 \| 35,2 \| 11,7
T-18504L	5,5	4	111,87	43,32	1.4310	37,5 \| 73,9 \| 29,8 \| 8,8

Anzahl der ähnlichen Metallfedern: 24

Zolltarifnummer: 73202089; Schenkelfeder T-16224L

Ursprungsland: DE, German; Schenkelfeder T-16224L
