Schenkelfeder T-16307R: Edelstahl Ø 0,7 x 4,3 x 35 mm / 270°

Staffelpreise - Schenkelfeder T-16307R

Bestellmenge Einzelpreis [EUR]
1 5,1100 EUR
2 3,6000 EUR
3 3,4300 EUR
7 2,2200 EUR
17 1,1200 EUR
37 0,7400 EUR
75 0,5500 EUR
125 0,4570 EUR
175 0,4069 EUR
250 0,3567 EUR
350 0,3095 EUR
450 0,2652 EUR

Schenkelfeder Kaufen

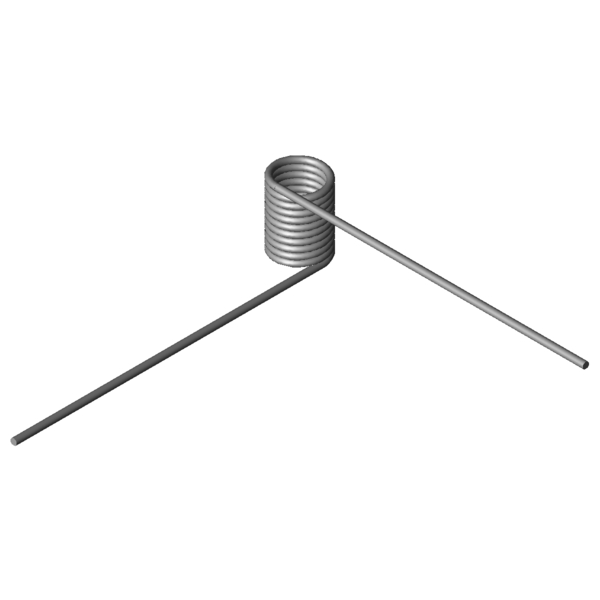

Produktbild Schenkelfeder T-16307R
Produktbild Schenkelfeder T-16307R
Menge: In den Warenkorb legen

Technische Daten - Schenkelfeder T-16307R

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Windungsrichtung Rechts - Windungsrichtung links oder rechts
Schenkelstellung 270 Grad Schenkelstellung unbelastet
alpha1 Grad Drehwinkel vorgespannt
F1 N Kraft der Feder vorgespannt
M1 Nmm Drehmoment der Feder vorgespannt
alpha2 Grad Drehwinkel gespannt
F2 N Kraft der Feder gespannt
M2 Nmm Drehmoment der Feder gespannt
alphah Grad Arbeitsdrehwinkel
d 0,7 mm Drahtdurchmesser
Di 4,3 mm Innerer Windungsdurchmesser
Dd mm Dorndurchmesser
LsH mm Schenkellänge des Hebelarmes
LsR mm Schenkellänge des ruhenden Armes
Lk0 8,23 mm Länge des Federkörpers
Ls 35 mm Schenkellängen
RH mm Hebelarm (Entfernung Mitte Federkörper bis Krafteinleitungspunkt des Hebelarmes)
Mntol 8,49 Nmm (+/-) Toleranz höchstes Drehmoment der Federn
Mn 40,62 Nmm Größtes Drehmoment der Feder
alphan 180,45 Grad Größter Drehwinkel der Feder
nt 10,75 Stück Anzahl der Windungen
Ddmax 3,8 mm Größter möglicher Dorndurchmesser
Ddmin 3,5 mm Kleinster möglicher Dorndurchmesser
Ditol 0,13 mm (+/-) Toleranz innerer Windungsdurchmesser
Gewicht 0,7247 g Gewicht des Artikels
Preisgruppe H - Preisgruppe für diesen Artikel
Technische Darstellung Schenkelfeder
Technische Darstellung Schenkelfeder

Datenblatt Schenkelfeder T-16307R: Edelstahl Ø 0,7 x 4,3 x 35 mm / 270°

Datenblatt pdf-datei herunterladen

Federkennline Schenkelfeder T-16307R: Edelstahl Ø 0,7 x 4,3 x 35 mm / 270°

Federkennline pdf-datei herunterladen

CAD-Daten Schenkelfeder T-16307R: Edelstahl Ø 0,7 x 4,3 x 35 mm / 270°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Schenkelfeder T-16307R: Edelstahl Ø 0,7 x 4,3 x 35 mm / 270°

Kraft-Weg-Berechnung Schenkelfeder T-16307R

Anfrageformular Schenkelfeder T-16307R: Edelstahl Ø 0,7 x 4,3 x 35 mm / 270°

Anfrageformular Schenkelfeder T-16307R

Ähnliche Schenkelfedern im Umfeld der Schenkelfeder T-16307R: Edelstahl Ø 0,7 x 4,3 x 35 mm / 270°

Finden Sie nachfolgend ähnliche Schenkelfedern, die sich in Baumaß und Drehmoment von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Schenkelfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich den gespannten Drehwinkel [alpha2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität
Artikelnummer Di (mm) Lk0 (mm) Mn (Nmm) alphan (Grad) Werkstoff Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
T-16067R 4 4,7 8,33 305,02 1.4310 40,4 | 69,1 | 39,8 | 12,1
T-16108R 2,5 5,88 14,86 152,22 1.4310 56,9 | 67,0 | 60,5 | 43,4
T-16127R 3,5 5,88 15,43 210,67 1.4310 56,4 | 74,8 | 61,8 | 32,5
T-16123R 3,5 2,88 15,43 112,66 1.4310 57,9 | 62,6 | 50,2 | 60,8
T-16147R 4,5 5,88 15,78 269,14 1.4310 52,8 | 79,5 | 52,9 | 26,0
T-16143R 4,5 3,38 15,78 143,94 1.4310 59,1 | 69,4 | 59,3 | 48,7
T-16167R 5,5 5,88 16,01 327,71 1.4310 47,5 | 73,7 | 47,2 | 21,7
T-16207R 3,37 7,4 29,44 159,54 1.4310 82,8 | 86,1 | 80,4 | 82,0
T-16203R 3,37 4,25 29,44 85,31 1.4310 66,1 | 73,3 | 59,9 | 65,2
T-16227R 4,37 7,4 30,29 205,1 1.4310 79,9 | 92,8 | 81,3 | 65,6
T-16223R 4,37 4,25 30,29 109,68 1.4310 76,4 | 80,0 | 67,7 | 81,5
T-16247R 5,37 7,4 30,87 250,71 1.4310 71,8 | 86,7 | 74,0 | 54,7
T-16243R 5,37 4,25 30,87 134,07 1.4310 82,3 | 73,9 | 75,1 | 97,8
T-16267R 6,37 7,4 31,27 296,25 1.4310 66,1 | 82,5 | 68,9 | 46,9
T-16307R 4,3 8,23 40,62 180,45 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-16327R 5,3 8,23 41,48 221,03 1.4310 89,0 | 93,7 | 89,8 | 83,4
T-16323R 5,3 4,73 41,48 118,21 1.4310 75,1 | 79,5 | 81,7 | 64,2
T-16347R 6,3 8,23 42,1 261,7 1.4310 81,2 | 89,4 | 82,7 | 71,5
T-16367R 7,3 8,23 42,56 302,29 1.4310 75,5 | 86,3 | 77,6 | 62,5
T-18411R 4,4 7 59 115,18 1.4310 66,8 | 90,1 | 66,3 | 43,9
T-18407R 4,4 3,8 59 55,75 1.4310 49,4 | 77,1 | 49,9 | 21,3
T-18403R 4,4 3 59 40,87 1.4310 45,1 | 73,9 | 45,7 | 15,6
T-18436R 6 7 60,96 155,54 1.4310 71,8 | 81,4 | 76,4 | 57,4
T-18461R 7,2 7 61,92 185,83 1.4310 75,4 | 77,4 | 81,4 | 67,6
T-18511R 5,5 8,75 111,87 111,85 1.4310 50,8 | 80,7 | 49,1 | 22,5
T-18507R 5,5 4,75 111,87 54,09 1.4310 37,6 | 68,6 | 33,1 | 10,9
T-18503R 5,5 3,75 111,87 39,65 1.4310 33,9 | 64,6 | 29,1 | 8,0
T-18536R 7,5 8,75 115,59 151,02 1.4310 54,2 | 73,8 | 59,4 | 29,4
Anzahl der ähnlichen Metallfedern: 27

Zolltarifnummer: 73202089; Schenkelfeder T-16307R

Ursprungsland: DE, German; Schenkelfeder T-16307R
