Schenkelfeder T-16365R: Edelstahl Ø 0,7 x 7,3 x 35 mm / 90°

Staffelpreise - Schenkelfeder T-16365R

Bestellmenge	Einzelpreis [EUR]
1	5,1100 EUR
2	3,6000 EUR
3	3,4300 EUR
7	2,2200 EUR
17	1,1200 EUR
37	0,7400 EUR
75	0,5500 EUR
125	0,4570 EUR
175	0,4069 EUR
250	0,3567 EUR
350	0,3095 EUR
450	0,2652 EUR

Schenkelfeder Kaufen

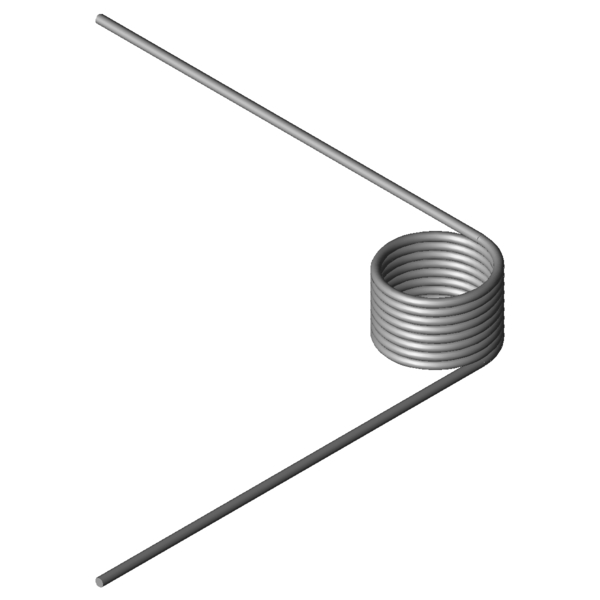

Produktbild Schenkelfeder T-16365R

Menge:Menge: In den Warenkorb legen

Technische Daten - Schenkelfeder T-16365R

Formelzeichen	Wert	Einheit	Beschreibung
Material	1.4310	-	Werkstoffart
Windungsrichtung	Rechts	-	Windungsrichtung links oder rechts
Schenkelstellung	90	Grad	Schenkelstellung unbelastet
alpha1		Grad	Drehwinkel vorgespannt
F1		N	Kraft der Feder vorgespannt
M1		Nmm	Drehmoment der Feder vorgespannt
alpha2		Grad	Drehwinkel gespannt
F2		N	Kraft der Feder gespannt
M2		Nmm	Drehmoment der Feder gespannt
alphah		Grad	Arbeitsdrehwinkel
d	0,7	mm	Drahtdurchmesser
Di	7,3	mm	Innerer Windungsdurchmesser
Dd		mm	Dorndurchmesser
LsH		mm	Schenkellänge des Hebelarmes
LsR		mm	Schenkellänge des ruhenden Armes
Lk0	6,48	mm	Länge des Federkörpers
Ls	35	mm	Schenkellängen
RH		mm	Hebelarm (Entfernung Mitte Federkörper bis Krafteinleitungspunkt des Hebelarmes)
Mntol	7,15	Nmm	(+/-) Toleranz höchstes Drehmoment der Federn
Mn	42,56	Nmm	Größtes Drehmoment der Feder
alphan	231,99	Grad	Größter Drehwinkel der Feder
nt	8,25	Stück	Anzahl der Windungen
Ddmax	6,5	mm	Größter möglicher Dorndurchmesser
Ddmin	5,9	mm	Kleinster möglicher Dorndurchmesser
Ditol	0,21	mm	(+/-) Toleranz innerer Windungsdurchmesser
Gewicht	0,8414	g	Gewicht des Artikels
Preisgruppe	H	-	Preisgruppe für diesen Artikel

Technische Darstellung Schenkelfeder

Datenblatt Schenkelfeder T-16365R: Edelstahl Ø 0,7 x 7,3 x 35 mm / 90°

Datenblatt pdf-datei herunterladen

Federkennline Schenkelfeder T-16365R: Edelstahl Ø 0,7 x 7,3 x 35 mm / 90°

Federkennline pdf-datei herunterladen

CAD-Daten Schenkelfeder T-16365R: Edelstahl Ø 0,7 x 7,3 x 35 mm / 90°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Schenkelfeder T-16365R: Edelstahl Ø 0,7 x 7,3 x 35 mm / 90°

Kraft-Weg-Berechnung Schenkelfeder T-16365R

Anfrageformular Schenkelfeder T-16365R: Edelstahl Ø 0,7 x 7,3 x 35 mm / 90°

Anfrageformular Schenkelfeder T-16365R

Ähnliche Schenkelfedern im Umfeld der Schenkelfeder T-16365R: Edelstahl Ø 0,7 x 7,3 x 35 mm / 90°

Finden Sie nachfolgend ähnliche Schenkelfedern, die sich in Baumaß und Drehmoment von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Schenkelfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich den gespannten Drehwinkel [alpha2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität

Artikelnummer	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Grad)	Werkstoff	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
T-16165R	5,5	4,63	16,01	251,47	1.4310	57,5 \| 72,7 \| 64,9 \| 34,7
T-16225R	4,37	5,83	30,29	157,53	1.4310	81,6 \| 79,9 \| 69,5 \| 95,4
T-16245R	5,37	5,83	30,87	192,33	1.4310	83,2 \| 84,5 \| 77,7 \| 87,5
T-16265R	6,37	5,83	31,27	227,4	1.4310	83,3 \| 89,1 \| 85,7 \| 75,0
T-16305R	4,3	6,48	40,62	138,44	1.4310	75,5 \| 86,3 \| 77,6 \| 62,5
T-16325R	5,3	6,48	41,48	169,62	1.4310	83,7 \| 90,9 \| 85,3 \| 75,0
T-16345R	6,3	6,48	42,1	200,8	1.4310	91,9 \| 95,4 \| 92,7 \| 87,5
T-16365R	7,3	6,48	42,56	231,99	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-18434R	6	5	60,96	105,35	1.4310	57,2 \| 82,3 \| 57,6 \| 31,7
T-18459R	7,2	5	61,92	125,94	1.4310	62,2 \| 87,8 \| 61,5 \| 37,3
T-18455R	7,2	3,4	61,92	77,99	1.4310	51,3 \| 79,5 \| 51,2 \| 23,1
T-18485R	9,2	5	63,01	160,13	1.4310	65,4 \| 81,3 \| 68,3 \| 46,6
T-18509R	5,5	6,25	111,87	75,79	1.4310	42,8 \| 80,6 \| 35,4 \| 12,4
T-18534R	7,5	6,25	115,59	102,28	1.4310	48,2 \| 87,9 \| 40,5 \| 16,2
T-18530R	7,5	4,25	115,59	63,3	1.4310	39,9 \| 77,6 \| 32,1 \| 10,0
T-18526R	7,5	3,25	115,59	43,86	1.4310	35,8 \| 72,5 \| 27,9 \| 7,0
T-18559R	9	6,25	117,41	122,26	1.4310	48,7 \| 82,5 \| 44,5 \| 19,1
T-18655R	6,75	5,31	212,15	44,8	1.4310	33,5 \| 76,8 \| 19,7 \| 3,9
T-18659R	6,75	7,81	212,15	72,39	1.4310	36,3 \| 77,1 \| 25,6 \| 6,3
T-18651R	6,75	4,06	212,15	31	1.4310	29,9 \| 70,4 \| 16,7 \| 2,7
T-18680R	9,25	5,31	219,42	60,87	1.4310	33,4 \| 72,3 \| 22,8 \| 5,1
T-18684R	9,25	7,81	219,42	98,27	1.4310	37,2 \| 72,6 \| 30,9 \| 8,2
T-16705R	7,5	5,95	275,27	41,08	1.4310	33,0 \| 79,7 \| 16,6 \| 2,7

Anzahl der ähnlichen Metallfedern: 22

Zolltarifnummer: 73202089; Schenkelfeder T-16365R

Ursprungsland: DE, German; Schenkelfeder T-16365R
