Schenkelfeder T-16713R: Edelstahl Ø 1,4 x 10,4 x 55 mm / 90°

Staffelpreise - Schenkelfeder T-16713R

Bestellmenge	Einzelpreis [EUR]
1	5,1600 EUR
2	3,6400 EUR
3	3,4700 EUR
7	2,4200 EUR
17	1,1500 EUR
37	0,8500 EUR
75	0,6800 EUR
125	0,4859 EUR
175	0,4196 EUR
250	0,3695 EUR
350	0,3536 EUR
450	0,3284 EUR

Schenkelfeder Kaufen

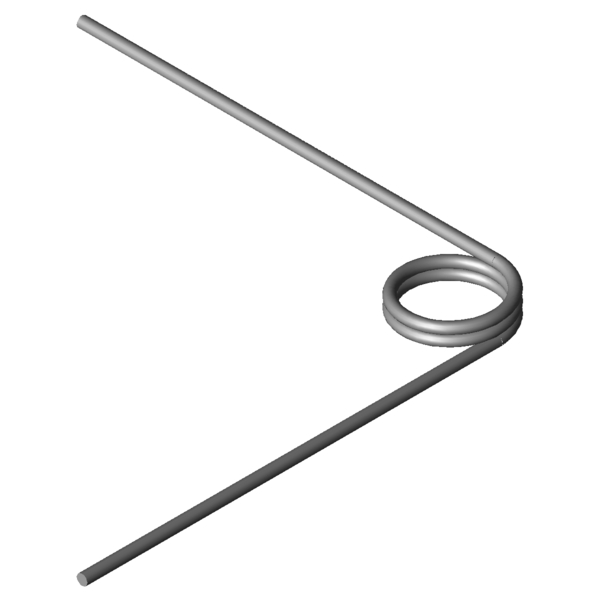

Produktbild Schenkelfeder T-16713R

Menge:Menge: In den Warenkorb legen

Technische Daten - Schenkelfeder T-16713R

Formelzeichen	Wert	Einheit	Beschreibung
Material	1.4310	-	Werkstoffart
Windungsrichtung	Rechts	-	Windungsrichtung links oder rechts
Schenkelstellung	90	Grad	Schenkelstellung unbelastet
alpha1	-	Grad	Drehwinkel vorgespannt
F1	-	N	Kraft der Feder vorgespannt
M1	-	Nmm	Drehmoment der Feder vorgespannt
alpha2	-	Grad	Drehwinkel gespannt
F2	-	N	Kraft der Feder gespannt
M2	-	Nmm	Drehmoment der Feder gespannt
alphah	-	Grad	Arbeitsdrehwinkel
d	1,4	mm	Drahtdurchmesser
Di	10,4	mm	Innerer Windungsdurchmesser
Dd	-	mm	Dorndurchmesser
LsH	-	mm	Schenkellänge des Hebelarmes
LsR	-	mm	Schenkellänge des ruhenden Armes
Lk0	4,55	mm	Länge des Federkörpers
Ls	55	mm	Schenkellängen
RH	-	mm	Hebelarm (Entfernung Mitte Federkörper bis Krafteinleitungspunkt des Hebelarmes)
Mntol	91,03	Nmm	(+/-) Toleranz höchstes Drehmoment der Federn
Mn	285,09	Nmm	Größtes Drehmoment der Feder
alphan	39,05	Grad	Größter Drehwinkel der Feder
nt	2,25	Stück	Anzahl der Windungen
Ddmax	9	mm	Größter möglicher Dorndurchmesser
Ddmin	5	mm	Kleinster möglicher Dorndurchmesser
Ditol	0,25	mm	(+/-) Toleranz innerer Windungsdurchmesser
Gewicht	2,3474	g	Gewicht des Artikels
Preisgruppe	J	-	Preisgruppe für diesen Artikel

Technische Darstellung Schenkelfeder

Datenblatt Schenkelfeder T-16713R: Edelstahl Ø 1,4 x 10,4 x 55 mm / 90°

Datenblatt pdf-datei herunterladen

Federkennline Schenkelfeder T-16713R: Edelstahl Ø 1,4 x 10,4 x 55 mm / 90°

Federkennline pdf-datei herunterladen

CAD-Daten Schenkelfeder T-16713R: Edelstahl Ø 1,4 x 10,4 x 55 mm / 90°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Schenkelfeder T-16713R: Edelstahl Ø 1,4 x 10,4 x 55 mm / 90°

Kraft-Weg-Berechnung Schenkelfeder T-16713R

Anfrageformular Schenkelfeder T-16713R: Edelstahl Ø 1,4 x 10,4 x 55 mm / 90°

Anfrageformular Schenkelfeder T-16713R

Ähnliche Schenkelfedern im Umfeld der Schenkelfeder T-16713R: Edelstahl Ø 1,4 x 10,4 x 55 mm / 90°

Finden Sie nachfolgend ähnliche Schenkelfedern, die sich in Baumaß und Drehmoment von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Schenkelfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich den gespannten Drehwinkel [alpha2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität

Artikelnummer	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Grad)	Werkstoff	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
T-18555R	9	4,25	117,41	75,69	1.4310	50,5 \| 83,8 \| 46,4 \| 21,2
T-18551R	9	3,25	117,41	52,36	1.4310	55,0 \| 76,5 \| 57,9 \| 30,7
T-18580R	11,5	4,25	119,48	96,28	1.4310	47,8 \| 85,1 \| 41,2 \| 17,0
T-18576R	11,5	3,25	119,48	66,65	1.4310	50,9 \| 77,8 \| 50,2 \| 24,6
T-18584R	11,5	6,25	119,48	155,45	1.4310	40,8 \| 78,2 \| 33,5 \| 10,5
T-18651R	6,75	4,06	212,15	31	1.4310	83,9 \| 81,1 \| 76,9 \| 93,7
T-18655R	6,75	5,31	212,15	44,8	1.4310	75,2 \| 80,0 \| 80,8 \| 64,9
T-18701R	11,25	4,06	213,97	50,98	1.4310	74,5 \| 90,3 \| 75,8 \| 57,5
T-18676R	9,25	4,06	219,42	42,09	1.4310	81,8 \| 89,2 \| 84,9 \| 71,4
T-18680R	9,25	5,31	219,42	60,87	1.4310	69,3 \| 88,0 \| 70,6 \| 49,4
T-18705R	11,25	5,31	223,16	73,67	1.4310	65,4 \| 89,1 \| 65,6 \| 41,5
T-18726R	14,25	4,06	226,96	64,28	1.4310	67,5 \| 83,8 \| 70,2 \| 48,4
T-18730R	14,25	5,31	226,96	92,86	1.4310	59,0 \| 82,7 \| 60,8 \| 33,5
T-16701R	7,5	4,55	275,27	28,44	1.4310	83,6 \| 90,7 \| 84,7 \| 75,4
T-16713R	10,4	4,55	285,09	39,05	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-16725R	12,6	4,55	289,84	47,11	1.4310	89,7 \| 94,2 \| 90,6 \| 84,3
T-16729R	12,6	5,95	289,84	68,04	1.4310	74,2 \| 86,3 \| 77,9 \| 58,3
T-18801R	8,9	5,2	429,24	30,67	1.4310	70,5 \| 86,9 \| 72,5 \| 52,2
T-18826R	11,9	5,2	442,58	40,66	1.4310	78,3 \| 87,5 \| 80,2 \| 67,1
T-18851R	14,4	5,2	449,91	49,05	1.4310	77,8 \| 82,4 \| 71,5 \| 79,6
T-18901R	10	5,85	554,97	27,82	1.4310	60,6 \| 83,9 \| 61,3 \| 36,6
T-19101R	11	6,5	798,72	28,97	1.4310	53,2 \| 78,2 \| 54,9 \| 26,5

Anzahl der ähnlichen Metallfedern: 21

Zolltarifnummer: 73202089; Schenkelfeder T-16713R

Ursprungsland: DE, German; Schenkelfeder T-16713R
