Schenkelfeder T-16823L: Edelstahl Ø 2,25 x 18,5 x 70 mm / 270°

Staffelpreise - Schenkelfeder T-16823L

Bestellmenge Einzelpreis [EUR]
1 5,4200 EUR
2 3,8200 EUR
3 3,6400 EUR
7 2,6600 EUR
17 1,3800 EUR
37 1,0200 EUR
75 0,8900 EUR
125 0,5823 EUR
175 0,5445 EUR
250 0,4945 EUR
350 0,4610 EUR
450 0,4169 EUR

Schenkelfeder Kaufen

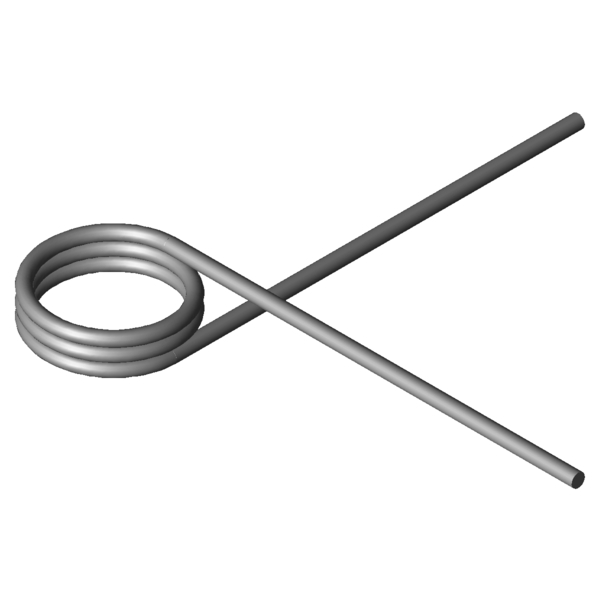

Produktbild Schenkelfeder T-16823L
Produktbild Schenkelfeder T-16823L
Menge: In den Warenkorb legen

Technische Daten - Schenkelfeder T-16823L

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Windungsrichtung Links - Windungsrichtung links oder rechts
Schenkelstellung 270 Grad Schenkelstellung unbelastet
alpha1 - Grad Drehwinkel vorgespannt
F1 - N Kraft der Feder vorgespannt
M1 - Nmm Drehmoment der Feder vorgespannt
alpha2 - Grad Drehwinkel gespannt
F2 - N Kraft der Feder gespannt
M2 - Nmm Drehmoment der Feder gespannt
alphah - Grad Arbeitsdrehwinkel
d 2,25 mm Drahtdurchmesser
Di 18,5 mm Innerer Windungsdurchmesser
Dd - mm Dorndurchmesser
LsH - mm Schenkellänge des Hebelarmes
LsR - mm Schenkellänge des ruhenden Armes
Lk0 8,44 mm Länge des Federkörpers
Ls 70 mm Schenkellängen
RH - mm Hebelarm (Entfernung Mitte Federkörper bis Krafteinleitungspunkt des Hebelarmes)
Mntol 344,25 Nmm (+/-) Toleranz höchstes Drehmoment der Federn
Mn 1094,7 Nmm Größtes Drehmoment der Feder
alphan 48,31 Grad Größter Drehwinkel der Feder
nt 2,75 Stück Anzahl der Windungen
Ddmax 16 mm Größter möglicher Dorndurchmesser
Ddmin 11 mm Kleinster möglicher Dorndurchmesser
Ditol 0,45 mm (+/-) Toleranz innerer Windungsdurchmesser
Gewicht 10,0079 g Gewicht des Artikels
Preisgruppe L - Preisgruppe für diesen Artikel
Technische Darstellung Schenkelfeder
Technische Darstellung Schenkelfeder

Datenblatt Schenkelfeder T-16823L: Edelstahl Ø 2,25 x 18,5 x 70 mm / 270°

Datenblatt pdf-datei herunterladen

Federkennline Schenkelfeder T-16823L: Edelstahl Ø 2,25 x 18,5 x 70 mm / 270°

Federkennline pdf-datei herunterladen

CAD-Daten Schenkelfeder T-16823L: Edelstahl Ø 2,25 x 18,5 x 70 mm / 270°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Schenkelfeder T-16823L: Edelstahl Ø 2,25 x 18,5 x 70 mm / 270°

Kraft-Weg-Berechnung Schenkelfeder T-16823L

Anfrageformular Schenkelfeder T-16823L: Edelstahl Ø 2,25 x 18,5 x 70 mm / 270°

Anfrageformular Schenkelfeder T-16823L

Ähnliche Schenkelfedern im Umfeld der Schenkelfeder T-16823L: Edelstahl Ø 2,25 x 18,5 x 70 mm / 270°

Finden Sie nachfolgend ähnliche Schenkelfedern, die sich in Baumaß und Drehmoment von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Schenkelfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich den gespannten Drehwinkel [alpha2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität
Artikelnummer Di (mm) Lk0 (mm) Mn (Nmm) alphan (Grad) Werkstoff Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
T-18919L 13,5 8,55 572,76 62,05 1.4310 63,2 | 83,9 | 65,1 | 40,7
T-18931L 16 8,55 581,21 73,25 1.4310 61,0 | 88,4 | 59,5 | 35,0
T-18927L 16 6,75 581,21 53,72 1.4310 67,1 | 82,2 | 71,5 | 47,7
T-18943L 20,5 8,55 591,67 93,43 1.4310 56,8 | 89,7 | 52,9 | 27,9
T-18939L 20,5 6,75 591,67 68,51 1.4310 61,3 | 83,4 | 62,3 | 38,1
T-19103L 11 7,5 798,72 35,45 1.4310 83,9 | 79,1 | 73,2 | 99,4
T-19128L 15 7,5 825,31 47,84 1.4310 83,2 | 86,3 | 87,2 | 76,1
T-19132L 15 9,5 825,31 65,2 1.4310 72,3 | 86,3 | 74,7 | 55,9
T-19153L 18 7,5 838,31 57,14 1.4310 79,0 | 91,7 | 80,6 | 64,7
T-19157L 18 9,5 838,31 77,89 1.4310 69,5 | 91,7 | 69,3 | 47,5
T-19178L 23 7,5 853,09 72,72 1.4310 70,0 | 86,1 | 72,2 | 51,8
T-19182L 23 9,5 853,09 99,09 1.4310 62,5 | 86,1 | 63,3 | 38,0
T-16803L 11,5 8,44 1041,37 30,45 1.4310 77,6 | 87,4 | 79,1 | 66,3
T-16813L 15,5 8,44 1076,95 40,66 1.4310 90,5 | 94,6 | 91,3 | 85,6
T-16823L 18,5 8,44 1094,7 48,31 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-16833L 23,5 8,44 1115,14 61,07 1.4310 87,4 | 92,9 | 88,6 | 80,6
T-16913L 15,5 10,5 1965,24 31,89 1.4310 59,7 | 81,5 | 60,9 | 36,8
T-16923L 19,5 10,5 2014,76 39,84 1.4310 66,1 | 85,2 | 68,4 | 44,8
T-17013L 17 12 2827,78 29,69 1.4310 50,5 | 77,5 | 50,1 | 23,8
Anzahl der ähnlichen Metallfedern: 18

Zolltarifnummer: 73202089; Schenkelfeder T-16823L

Ursprungsland: DE, German; Schenkelfeder T-16823L
