Schenkelfeder T-16932R: Edelstahl Ø 2,8 x 24 x 80 mm / 180°

Staffelpreise - Schenkelfeder T-16932R

Bestellmenge	Einzelpreis [EUR]
1	5,5300 EUR
2	3,9000 EUR
3	3,7100 EUR
7	2,9000 EUR
17	1,4300 EUR
37	1,1000 EUR
75	0,9400 EUR
125	0,6511 EUR
175	0,6135 EUR
250	0,5760 EUR
350	0,5306 EUR
450	0,4927 EUR

Schenkelfeder Kaufen

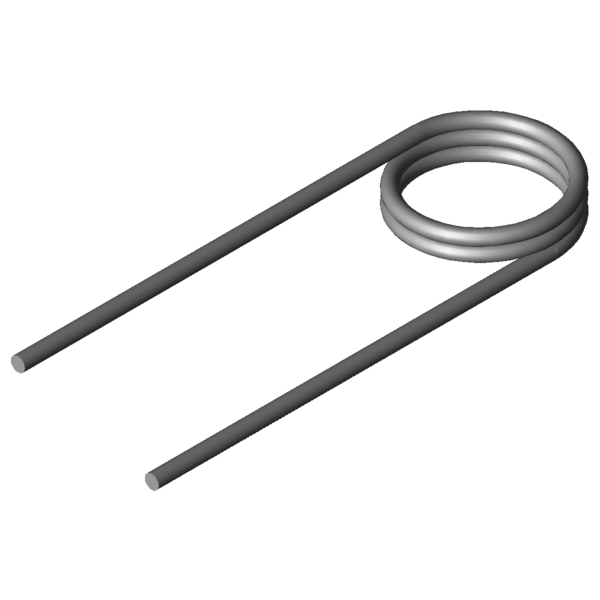

Produktbild Schenkelfeder T-16932R

Menge:Menge: In den Warenkorb legen

Technische Daten - Schenkelfeder T-16932R

Formelzeichen	Wert	Einheit	Beschreibung
Material	1.4310	-	Werkstoffart
Windungsrichtung	Rechts	-	Windungsrichtung links oder rechts
Schenkelstellung	180	Grad	Schenkelstellung unbelastet
alpha1	-	Grad	Drehwinkel vorgespannt
F1	-	N	Kraft der Feder vorgespannt
M1	-	Nmm	Drehmoment der Feder vorgespannt
alpha2	-	Grad	Drehwinkel gespannt
F2	-	N	Kraft der Feder gespannt
M2	-	Nmm	Drehmoment der Feder gespannt
alphah	-	Grad	Arbeitsdrehwinkel
d	2,8	mm	Drahtdurchmesser
Di	24	mm	Innerer Windungsdurchmesser
Dd	-	mm	Dorndurchmesser
LsH	-	mm	Schenkellänge des Hebelarmes
LsR	-	mm	Schenkellänge des ruhenden Armes
Lk0	9,8	mm	Länge des Federkörpers
Ls	80	mm	Schenkellängen
RH	-	mm	Hebelarm (Entfernung Mitte Federkörper bis Krafteinleitungspunkt des Hebelarmes)
Mntol	666,29	Nmm	(+/-) Toleranz höchstes Drehmoment der Federn
Mn	2052,94	Nmm	Größtes Drehmoment der Feder
alphan	44,36	Grad	Größter Drehwinkel der Feder
nt	2,5	Stück	Anzahl der Windungen
Ddmax	20,8	mm	Größter möglicher Dorndurchmesser
Ddmin	15	mm	Kleinster möglicher Dorndurchmesser
Ditol	0,55	mm	(+/-) Toleranz innerer Windungsdurchmesser
Gewicht	17,985	g	Gewicht des Artikels
Preisgruppe	M	-	Preisgruppe für diesen Artikel

Technische Darstellung Schenkelfeder

Datenblatt Schenkelfeder T-16932R: Edelstahl Ø 2,8 x 24 x 80 mm / 180°

Datenblatt pdf-datei herunterladen

Federkennline Schenkelfeder T-16932R: Edelstahl Ø 2,8 x 24 x 80 mm / 180°

Federkennline pdf-datei herunterladen

CAD-Daten Schenkelfeder T-16932R: Edelstahl Ø 2,8 x 24 x 80 mm / 180°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Schenkelfeder T-16932R: Edelstahl Ø 2,8 x 24 x 80 mm / 180°

Kraft-Weg-Berechnung Schenkelfeder T-16932R

Anfrageformular Schenkelfeder T-16932R: Edelstahl Ø 2,8 x 24 x 80 mm / 180°

Anfrageformular Schenkelfeder T-16932R

Ähnliche Schenkelfedern im Umfeld der Schenkelfeder T-16932R: Edelstahl Ø 2,8 x 24 x 80 mm / 180°

Finden Sie nachfolgend ähnliche Schenkelfedern, die sich in Baumaß und Drehmoment von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Schenkelfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich den gespannten Drehwinkel [alpha2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität

Artikelnummer	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Grad)	Werkstoff	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
T-19156R	18	9	838,31	72,75	1.4310	51,7 \| 79,4 \| 50,9 \| 24,9
T-19152R	18	7	838,31	51,99	1.4310	56,8 \| 72,6 \| 63,1 \| 34,8
T-19181R	23	9	853,09	92,54	1.4310	50,3 \| 86,4 \| 44,7 \| 19,9
T-19177R	23	7	853,09	66,09	1.4310	53,9 \| 79,6 \| 54,3 \| 27,9
T-19185R	23	15	853,09	171,81	1.4310	40,6 \| 77,5 \| 33,7 \| 10,7
T-16812R	15,5	7,88	1076,95	36,96	1.4310	68,7 \| 75,1 \| 67,9 \| 63,0
T-16822R	18,5	7,88	1094,7	43,92	1.4310	69,8 \| 79,3 \| 76,2 \| 53,9
T-16826R	18,5	12,38	1094,7	79,06	1.4310	54,5 \| 78,9 \| 54,7 \| 29,9
T-16832R	23,5	7,88	1115,14	55,52	1.4310	65,6 \| 86,2 \| 67,1 \| 43,4
T-16836R	23,5	12,38	1115,14	99,94	1.4310	53,1 \| 85,8 \| 49,4 \| 24,1
T-19262R	22,5	13,75	1558,44	89,01	1.4310	61,8 \| 84,8 \| 62,9 \| 37,8
T-16902R	11,5	9,8	1888,38	21,77	1.4310	68,8 \| 82,6 \| 70,5 \| 53,4
T-16912R	15,5	9,8	1965,24	28,99	1.4310	79,0 \| 88,2 \| 80,5 \| 68,3
T-16922R	19,5	9,8	2014,76	36,22	1.4310	88,9 \| 93,8 \| 89,9 \| 83,2
T-16932R	24	9,8	2052,94	44,36	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-17012R	17	11,2	2827,78	26,99	1.4310	64,3 \| 81,9 \| 66,7 \| 44,2
T-17022R	22	11,2	2909,76	34,65	1.4310	72,8 \| 88,9 \| 74,3 \| 55,1
T-17032R	27	11,2	2964,79	42,31	1.4310	78,8 \| 88,0 \| 82,3 \| 66,0

Anzahl der ähnlichen Metallfedern: 17

Zolltarifnummer: 73202089; Schenkelfeder T-16932R

Ursprungsland: DE, German; Schenkelfeder T-16932R
