Schenkelfeder T-16934L: Edelstahl Ø 2,8 x 24 x 80 mm / 0°

Staffelpreise - Schenkelfeder T-16934L

Bestellmenge	Einzelpreis [EUR]
1	5,5300 EUR
2	3,9000 EUR
3	3,7100 EUR
7	2,9000 EUR
17	1,4300 EUR
37	1,1000 EUR
75	0,9400 EUR
125	0,6511 EUR
175	0,6135 EUR
250	0,5760 EUR
350	0,5306 EUR
450	0,4927 EUR

Schenkelfeder Kaufen

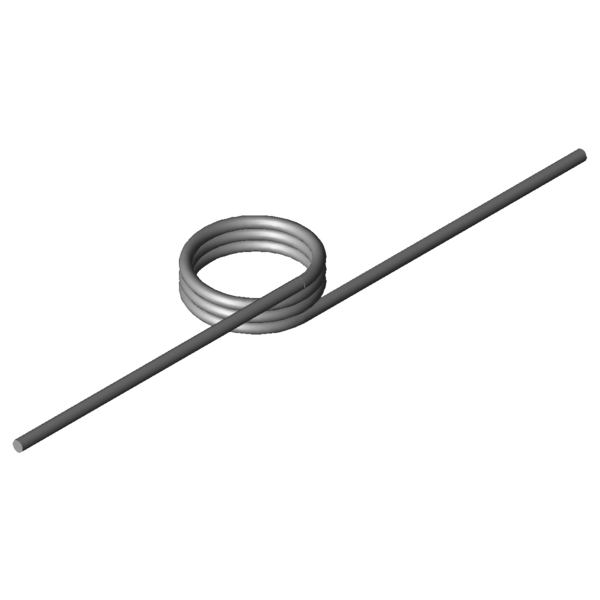

Produktbild Schenkelfeder T-16934L

Menge:Menge: In den Warenkorb legen

Technische Daten - Schenkelfeder T-16934L

Formelzeichen	Wert	Einheit	Beschreibung
Material	1.4310	-	Werkstoffart
Windungsrichtung	Links	-	Windungsrichtung links oder rechts
Schenkelstellung	0	Grad	Schenkelstellung unbelastet
alpha1		Grad	Drehwinkel vorgespannt
F1		N	Kraft der Feder vorgespannt
M1		Nmm	Drehmoment der Feder vorgespannt
alpha2		Grad	Drehwinkel gespannt
F2		N	Kraft der Feder gespannt
M2		Nmm	Drehmoment der Feder gespannt
alphah		Grad	Arbeitsdrehwinkel
d	2,8	mm	Drahtdurchmesser
Di	24	mm	Innerer Windungsdurchmesser
Dd		mm	Dorndurchmesser
LsH		mm	Schenkellänge des Hebelarmes
LsR		mm	Schenkellänge des ruhenden Armes
Lk0	11,2	mm	Länge des Federkörpers
Ls	80	mm	Schenkellängen
RH		mm	Hebelarm (Entfernung Mitte Federkörper bis Krafteinleitungspunkt des Hebelarmes)
Mntol	637,77	Nmm	(+/-) Toleranz höchstes Drehmoment der Federn
Mn	2052,94	Nmm	Größtes Drehmoment der Feder
alphan	53,23	Grad	Größter Drehwinkel der Feder
nt	3	Stück	Anzahl der Windungen
Ddmax	20,8	mm	Größter möglicher Dorndurchmesser
Ddmin	15	mm	Kleinster möglicher Dorndurchmesser
Ditol	0,55	mm	(+/-) Toleranz innerer Windungsdurchmesser
Gewicht	20,0281	g	Gewicht des Artikels
Preisgruppe	M	-	Preisgruppe für diesen Artikel

Technische Darstellung Schenkelfeder

Datenblatt Schenkelfeder T-16934L: Edelstahl Ø 2,8 x 24 x 80 mm / 0°

Datenblatt pdf-datei herunterladen

Federkennline Schenkelfeder T-16934L: Edelstahl Ø 2,8 x 24 x 80 mm / 0°

Federkennline pdf-datei herunterladen

CAD-Daten Schenkelfeder T-16934L: Edelstahl Ø 2,8 x 24 x 80 mm / 0°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Schenkelfeder T-16934L: Edelstahl Ø 2,8 x 24 x 80 mm / 0°

Kraft-Weg-Berechnung Schenkelfeder T-16934L

Anfrageformular Schenkelfeder T-16934L: Edelstahl Ø 2,8 x 24 x 80 mm / 0°

Anfrageformular Schenkelfeder T-16934L

Ähnliche Schenkelfedern im Umfeld der Schenkelfeder T-16934L: Edelstahl Ø 2,8 x 24 x 80 mm / 0°

Finden Sie nachfolgend ähnliche Schenkelfedern, die sich in Baumaß und Drehmoment von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Schenkelfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich den gespannten Drehwinkel [alpha2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität

Artikelnummer	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Grad)	Werkstoff	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
T-18944L	20,5	9	591,67	99,65	1.4310	44,4 \| 76,7 \| 41,1 \| 15,4
T-19158L	18	10	838,31	83,13	1.4310	52,4 \| 78,6 \| 52,4 \| 26,1
T-19183L	23	10	853,09	105,72	1.4310	50,8 \| 85,5 \| 46,0 \| 20,9
T-19179L	23	8	853,09	79,27	1.4310	53,9 \| 79,6 \| 54,4 \| 27,9
T-16824L	18,5	9	1094,7	52,7	1.4310	69,8 \| 79,3 \| 76,2 \| 53,9
T-16834L	23,5	9	1115,14	66,63	1.4310	65,6 \| 86,2 \| 67,1 \| 43,4
T-16830L	23,5	6,75	1115,14	44,42	1.4310	71,2 \| 79,5 \| 68,9 \| 65,1
T-19260L	22,5	7,5	1558,44	39,59	1.4310	85,5 \| 83,3 \| 75,1 \| 98,0
T-16914L	15,5	11,2	1965,24	34,79	1.4310	79,0 \| 88,2 \| 80,5 \| 68,3
T-16924L	19,5	11,2	2014,76	43,47	1.4310	89,0 \| 93,8 \| 89,9 \| 83,2
T-16920L	19,5	8,4	2014,76	28,98	1.4310	72,4 \| 85,4 \| 76,3 \| 55,5
T-16934L	24	11,2	2052,94	53,23	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-19340L	21	9	2533,79	29,83	1.4310	67,0 \| 87,1 \| 68,5 \| 45,4
T-19344L	21	15	2533,79	62,8	1.4310	87,9 \| 85,2 \| 82,9 \| 95,6
T-19360L	26	9	2582,84	36,72	1.4310	72,6 \| 88,7 \| 74,2 \| 54,8
T-17010L	17	9,6	2827,78	21,6	1.4310	55,8 \| 81,3 \| 56,6 \| 29,5
T-17014L	17	12,8	2827,78	32,39	1.4310	64,3 \| 81,9 \| 66,7 \| 44,2
T-17020L	22	9,6	2909,76	27,72	1.4310	62,1 \| 88,3 \| 61,3 \| 36,7
T-17024L	22	12,8	2909,76	41,58	1.4310	72,8 \| 88,9 \| 74,3 \| 55,1
T-17030L	27	9,6	2964,79	33,85	1.4310	65,9 \| 87,4 \| 66,4 \| 44,0
T-17034L	27	12,8	2964,79	50,78	1.4310	78,8 \| 88,0 \| 82,3 \| 66,1
T-19420L	17,4	10,8	4113,81	20,41	1.4310	48,5 \| 82,2 \| 44,1 \| 19,1
T-19440L	22,4	10,8	4240,2	26,01	1.4310	53,8 \| 89,2 \| 48,6 \| 23,7
T-19460L	27,4	10,8	4326,15	31,69	1.4310	56,3 \| 87,3 \| 53,5 \| 28,3
T-19500L	17,5	12	5236,92	18,35	1.4310	43,0 \| 78,8 \| 36,8 \| 13,5
T-19520L	22,5	12	5673,53	23,34	1.4310	47,2 \| 85,7 \| 40,0 \| 15,9
T-19540L	27,5	12	5798,12	28,34	1.4310	48,9 \| 83,5 \| 44,3 \| 18,9

Anzahl der ähnlichen Metallfedern: 26

Zolltarifnummer: 73202089; Schenkelfeder T-16934L

Ursprungsland: DE, German; Schenkelfeder T-16934L
