Schenkelfeder T-16938R: Edelstahl Ø 2,8 x 24 x 80 mm / 0°

Staffelpreise - Schenkelfeder T-16938R

Bestellmenge	Einzelpreis [EUR]
1	5,5300 EUR
2	3,9000 EUR
3	3,7100 EUR
7	2,9000 EUR
17	1,4300 EUR
37	1,1000 EUR
75	0,9400 EUR
125	0,6511 EUR
175	0,6135 EUR
250	0,5760 EUR
350	0,5306 EUR
450	0,4927 EUR

Schenkelfeder Kaufen

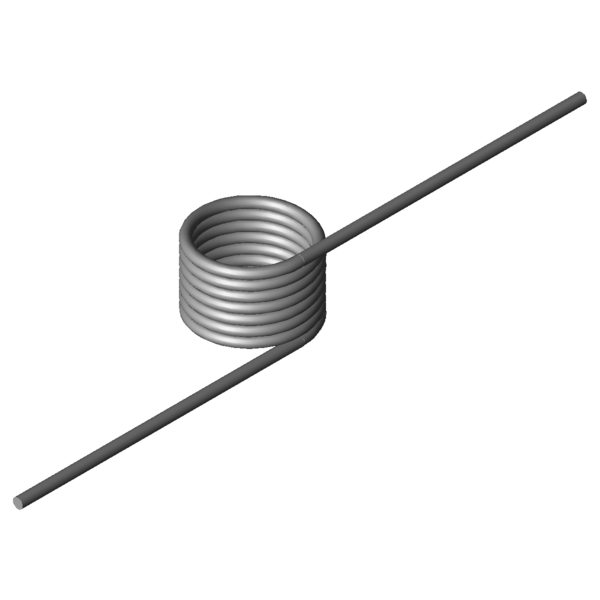

Produktbild Schenkelfeder T-16938R

Menge:Menge: In den Warenkorb legen

Technische Daten - Schenkelfeder T-16938R

Formelzeichen	Wert	Einheit	Beschreibung
Material	1.4310	-	Werkstoffart
Windungsrichtung	Rechts	-	Windungsrichtung links oder rechts
Schenkelstellung	0	Grad	Schenkelstellung unbelastet
alpha1		Grad	Drehwinkel vorgespannt
F1		N	Kraft der Feder vorgespannt
M1		Nmm	Drehmoment der Feder vorgespannt
alpha2		Grad	Drehwinkel gespannt
F2		N	Kraft der Feder gespannt
M2		Nmm	Drehmoment der Feder gespannt
alphah		Grad	Arbeitsdrehwinkel
d	2,8	mm	Drahtdurchmesser
Di	24	mm	Innerer Windungsdurchmesser
Dd		mm	Dorndurchmesser
LsH		mm	Schenkellänge des Hebelarmes
LsR		mm	Schenkellänge des ruhenden Armes
Lk0	22,4	mm	Länge des Federkörpers
Ls	80	mm	Schenkellängen
RH		mm	Hebelarm (Entfernung Mitte Federkörper bis Krafteinleitungspunkt des Hebelarmes)
Mntol	520,41	Nmm	(+/-) Toleranz höchstes Drehmoment der Federn
Mn	2052,94	Nmm	Größtes Drehmoment der Feder
alphan	124,2	Grad	Größter Drehwinkel der Feder
nt	7	Stück	Anzahl der Windungen
Ddmax	20,8	mm	Größter möglicher Dorndurchmesser
Ddmin	15	mm	Kleinster möglicher Dorndurchmesser
Ditol	0,55	mm	(+/-) Toleranz innerer Windungsdurchmesser
Gewicht	36,3732	g	Gewicht des Artikels
Preisgruppe	M	-	Preisgruppe für diesen Artikel

Technische Darstellung Schenkelfeder

Datenblatt Schenkelfeder T-16938R: Edelstahl Ø 2,8 x 24 x 80 mm / 0°

Datenblatt pdf-datei herunterladen

Federkennline Schenkelfeder T-16938R: Edelstahl Ø 2,8 x 24 x 80 mm / 0°

Federkennline pdf-datei herunterladen

CAD-Daten Schenkelfeder T-16938R: Edelstahl Ø 2,8 x 24 x 80 mm / 0°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Schenkelfeder T-16938R: Edelstahl Ø 2,8 x 24 x 80 mm / 0°

Kraft-Weg-Berechnung Schenkelfeder T-16938R

Anfrageformular Schenkelfeder T-16938R: Edelstahl Ø 2,8 x 24 x 80 mm / 0°

Anfrageformular Schenkelfeder T-16938R

Ähnliche Schenkelfedern im Umfeld der Schenkelfeder T-16938R: Edelstahl Ø 2,8 x 24 x 80 mm / 0°

Finden Sie nachfolgend ähnliche Schenkelfedern, die sich in Baumaß und Drehmoment von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Schenkelfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich den gespannten Drehwinkel [alpha2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität

Artikelnummer	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Grad)	Werkstoff	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
T-16818R	15,5	18	1076,95	103,49	1.4310	75,1 \| 89,0 \| 77,1 \| 59,2
T-16828R	18,5	18	1094,7	122,98	1.4310	68,7 \| 84,3 \| 71,2 \| 50,6
T-16838R	23,5	18	1115,14	155,46	1.4310	78,6 \| 91,9 \| 80,3 \| 63,7
T-19224R	13,5	20	1481,57	84,27	1.4310	50,0 \| 76,9 \| 49,7 \| 23,3
T-19244R	17,5	20	1524,2	108,35	1.4310	44,0 \| 69,9 \| 43,4 \| 18,6
T-19264R	22,5	20	1558,44	138,43	1.4310	76,2 \| 86,7 \| 78,0 \| 64,0
T-16908R	11,5	22,4	1888,38	60,96	1.4310	63,5 \| 82,8 \| 66,6 \| 41,0
T-16918R	15,5	22,4	1965,24	81,18	1.4310	88,0 \| 93,2 \| 88,8 \| 82,1
T-16928R	19,5	22,4	2014,76	101,42	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-16938R	24	22,4	2052,94	124,2	1.4310	89,0 \| 93,8 \| 89,9 \| 83,2
T-19324R	16	24	2459,2	80,13	1.4310	78,3 \| 89,6 \| 80,5 \| 64,7
T-19344R	21	15	2533,79	62,8	1.4310	68,1 \| 84,4 \| 70,7 \| 49,2
T-19364R	26	24	2582,84	128,39	1.4310	88,2 \| 87,2 \| 78,5 \| 98,7
T-17018R	17	25,6	2827,78	75,58	1.4310	71,1 \| 87,4 \| 72,9 \| 53,1
T-17028R	22	25,6	2909,76	97,03	1.4310	78,9 \| 87,9 \| 82,5 \| 66,2
T-17024R	22	12,8	2909,76	41,58	1.4310	53,8 \| 77,8 \| 55,1 \| 28,4
T-17038R	27	25,6	2964,79	118,48	1.4310	79,5 \| 82,4 \| 76,8 \| 79,4
T-19444R	22,4	28,8	4240,2	91,15	1.4310	64,1 \| 80,9 \| 68,7 \| 42,7
T-19464R	27,4	28,8	4326,15	110,84	1.4310	56,3 \| 78,3 \| 57,5 \| 33,0
T-19524R	22,5	32	5673,53	81,61	1.4310	75,1 \| 89,6 \| 76,7 \| 58,8
T-19520R	22,5	12	5673,53	23,34	1.4310	33,7 \| 74,2 \| 22,2 \| 4,6
T-19704R	20,5	18	7210,54	26,14	1.4310	35,6 \| 76,0 \| 24,8 \| 6,0
T-19700R	20,5	13,5	7210,54	17,43	1.4310	31,5 \| 69,3 \| 21,3 \| 4,0
T-19713R	25,5	18	7413,47	32,25	1.4310	37,6 \| 78,9 \| 26,8 \| 7,2
T-19709R	25,5	13,5	7413,47	21,5	1.4310	33,2 \| 72,2 \| 22,5 \| 4,8

Anzahl der ähnlichen Metallfedern: 24

Zolltarifnummer: 73202089; Schenkelfeder T-16938R

Ursprungsland: DE, German; Schenkelfeder T-16938R
