Schenkelfeder T-17008R: Edelstahl Ø 3,2 x 12,5 x 80 mm / 0°

Staffelpreise - Schenkelfeder T-17008R

Bestellmenge	Einzelpreis [EUR]
1	5,5300 EUR
2	3,9000 EUR
3	3,7100 EUR
7	2,9000 EUR
17	1,4300 EUR
37	1,1000 EUR
75	0,9400 EUR
125	0,6511 EUR
175	0,6135 EUR
250	0,5760 EUR
350	0,5306 EUR
450	0,4927 EUR

Schenkelfeder Kaufen

Produktbild Schenkelfeder T-17008R

Menge:Menge: In den Warenkorb legen

Technische Daten - Schenkelfeder T-17008R

Formelzeichen	Wert	Einheit	Beschreibung
Material	1.4310	-	Werkstoffart
Windungsrichtung	Rechts	-	Windungsrichtung links oder rechts
Schenkelstellung	0	Grad	Schenkelstellung unbelastet
alpha1		Grad	Drehwinkel vorgespannt
F1		N	Kraft der Feder vorgespannt
M1		Nmm	Drehmoment der Feder vorgespannt
alpha2		Grad	Drehwinkel gespannt
F2		N	Kraft der Feder gespannt
M2		Nmm	Drehmoment der Feder gespannt
alphah		Grad	Arbeitsdrehwinkel
d	3,2	mm	Drahtdurchmesser
Di	12,5	mm	Innerer Windungsdurchmesser
Dd		mm	Dorndurchmesser
LsH		mm	Schenkellänge des Hebelarmes
LsR		mm	Schenkellänge des ruhenden Armes
Lk0	25,6	mm	Länge des Federkörpers
Ls	80	mm	Schenkellängen
RH		mm	Hebelarm (Entfernung Mitte Federkörper bis Krafteinleitungspunkt des Hebelarmes)
Mntol	1085,02	Nmm	(+/-) Toleranz höchstes Drehmoment der Federn
Mn	2709,97	Nmm	Größtes Drehmoment der Feder
alphan	56,3	Grad	Größter Drehwinkel der Feder
nt	7	Stück	Anzahl der Windungen
Ddmax	11,1	mm	Größter möglicher Dorndurchmesser
Ddmin	8	mm	Kleinster möglicher Dorndurchmesser
Ditol	0,3	mm	(+/-) Toleranz innerer Windungsdurchmesser
Gewicht	32,0341	g	Gewicht des Artikels
Preisgruppe	M	-	Preisgruppe für diesen Artikel

Technische Darstellung Schenkelfeder

Datenblatt Schenkelfeder T-17008R: Edelstahl Ø 3,2 x 12,5 x 80 mm / 0°

Datenblatt pdf-datei herunterladen

Federkennline Schenkelfeder T-17008R: Edelstahl Ø 3,2 x 12,5 x 80 mm / 0°

Federkennline pdf-datei herunterladen

CAD-Daten Schenkelfeder T-17008R: Edelstahl Ø 3,2 x 12,5 x 80 mm / 0°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Schenkelfeder T-17008R: Edelstahl Ø 3,2 x 12,5 x 80 mm / 0°

Kraft-Weg-Berechnung Schenkelfeder T-17008R

Anfrageformular Schenkelfeder T-17008R: Edelstahl Ø 3,2 x 12,5 x 80 mm / 0°

Anfrageformular Schenkelfeder T-17008R

Ähnliche Schenkelfedern im Umfeld der Schenkelfeder T-17008R: Edelstahl Ø 3,2 x 12,5 x 80 mm / 0°

Finden Sie nachfolgend ähnliche Schenkelfedern, die sich in Baumaß und Drehmoment von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Schenkelfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich den gespannten Drehwinkel [alpha2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität

Artikelnummer	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Grad)	Werkstoff	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
T-16818R	15,5	18	1076,95	103,49	1.4310	82,4 \| 83,0 \| 71,9 \| 92,4
T-16828R	18,5	18	1094,7	122,98	1.4310	82,0 \| 87,4 \| 79,5 \| 79,1
T-19204R	10	20	1422,19	63,29	1.4310	85,0 \| 91,4 \| 85,5 \| 78,2
T-19224R	13,5	20	1481,57	84,27	1.4310	76,2 \| 86,7 \| 78,0 \| 64,0
T-19220R	13,5	7,5	1481,57	24,1	1.4310	64,6 \| 66,7 \| 48,7 \| 78,3
T-19244R	17,5	20	1524,2	108,35	1.4310	86,9 \| 92,6 \| 88,0 \| 80,0
T-16908R	11,5	22,4	1888,38	60,96	1.4310	68,8 \| 82,6 \| 70,5 \| 53,4
T-16904R	11,5	11,2	1888,38	26,12	1.4310	52,0 \| 76,8 \| 54,7 \| 24,3
T-16900R	11,5	8,4	1888,38	17,42	1.4310	55,2 \| 70,8 \| 50,3 \| 44,4
T-16918R	15,5	22,4	1965,24	81,18	1.4310	66,0 \| 82,5 \| 69,0 \| 46,5
T-16928R	19,5	22,4	2014,76	101,42	1.4310	73,5 \| 88,4 \| 75,3 \| 56,7
T-19304R	12	24	2364,22	60,86	1.4310	72,4 \| 78,5 \| 71,3 \| 67,5
T-19300R	12	9	2364,22	17,35	1.4310	42,3 \| 72,4 \| 41,6 \| 12,9
T-19324R	16	24	2459,2	80,13	1.4310	58,9 \| 79,3 \| 60,6 \| 36,7
T-17008R	12,5	25,6	2709,97	56,3	1.4310	57,8 \| 67,7 \| 64,9 \| 40,7
T-17018R	17	25,6	2827,78	75,58	1.4310	54,1 \| 77,3 \| 54,9 \| 30,1
T-17028R	22	25,6	2909,76	97,03	1.4310	61,3 \| 84,7 \| 61,8 \| 37,5
T-19404R	12,4	28,8	3909,65	51,8	1.4310	69,0 \| 73,5 \| 69,6 \| 63,9
T-19400R	12,4	10,8	3909,65	14,81	1.4310	47,6 \| 76,8 \| 47,8 \| 18,2
T-19424R	17,4	28,8	4113,81	71,47	1.4310	67,2 \| 81,6 \| 71,2 \| 48,7
T-19504R	17,5	32	5491,74	64,13	1.4310	81,9 \| 87,7 \| 85,6 \| 72,4

Anzahl der ähnlichen Metallfedern: 20

Zolltarifnummer: 73202089; Schenkelfeder T-17008R

Ursprungsland: DE, German; Schenkelfeder T-17008R

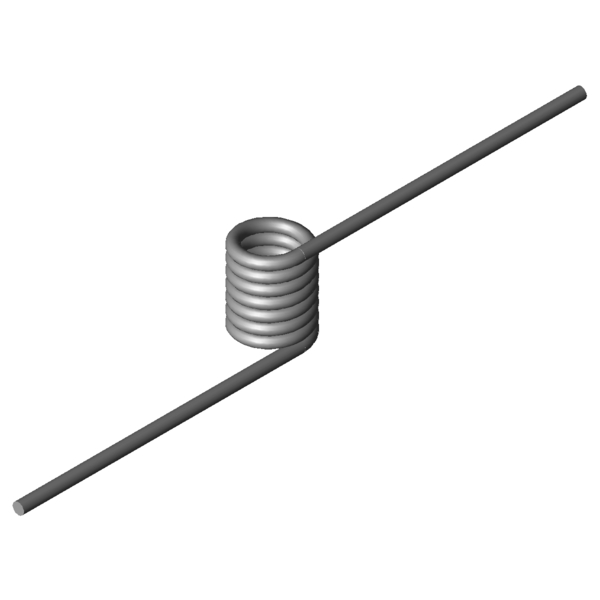

Produktbild - Schenkelfedern T-17008R

QR-Code: Schenkelfeder T-17008R

QR-Code - Schenkelfedern - T-17008R | https://www.federnshop.com/de/produkte/schenkelfedern/t-17008r.html
