Schenkelfeder T-17015R: Edelstahl Ø 3,2 x 17 x 80 mm / 90°

Staffelpreise - Schenkelfeder T-17015R

Bestellmenge	Einzelpreis [EUR]
1	5,5300 EUR
2	3,9000 EUR
3	3,7100 EUR
7	2,9000 EUR
17	1,4300 EUR
37	1,1000 EUR
75	0,9400 EUR
125	0,6511 EUR
175	0,6135 EUR
250	0,5760 EUR
350	0,5306 EUR
450	0,4927 EUR

Schenkelfeder Kaufen

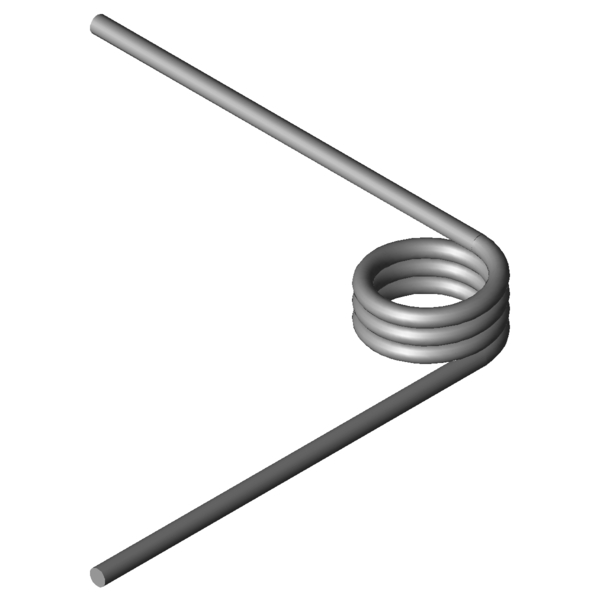

Produktbild Schenkelfeder T-17015R

Menge:Menge: In den Warenkorb legen

Technische Daten - Schenkelfeder T-17015R

Formelzeichen	Wert	Einheit	Beschreibung
Material	1.4310	-	Werkstoffart
Windungsrichtung	Rechts	-	Windungsrichtung links oder rechts
Schenkelstellung	90	Grad	Schenkelstellung unbelastet
alpha1		Grad	Drehwinkel vorgespannt
F1		N	Kraft der Feder vorgespannt
M1		Nmm	Drehmoment der Feder vorgespannt
alpha2		Grad	Drehwinkel gespannt
F2		N	Kraft der Feder gespannt
M2		Nmm	Drehmoment der Feder gespannt
alphah		Grad	Arbeitsdrehwinkel
d	3,2	mm	Drahtdurchmesser
Di	17	mm	Innerer Windungsdurchmesser
Dd		mm	Dorndurchmesser
LsH		mm	Schenkellänge des Hebelarmes
LsR		mm	Schenkellänge des ruhenden Armes
Lk0	13,6	mm	Länge des Federkörpers
Ls	80	mm	Schenkellängen
RH		mm	Hebelarm (Entfernung Mitte Federkörper bis Krafteinleitungspunkt des Hebelarmes)
Mntol	1149,96	Nmm	(+/-) Toleranz höchstes Drehmoment der Federn
Mn	2827,78	Nmm	Größtes Drehmoment der Feder
alphan	35,09	Grad	Größter Drehwinkel der Feder
nt	3,25	Stück	Anzahl der Windungen
Ddmax	15	mm	Größter möglicher Dorndurchmesser
Ddmin	11	mm	Kleinster möglicher Dorndurchmesser
Ditol	0,4	mm	(+/-) Toleranz innerer Windungsdurchmesser
Gewicht	23,2218	g	Gewicht des Artikels
Preisgruppe	M	-	Preisgruppe für diesen Artikel

Technische Darstellung Schenkelfeder

Datenblatt Schenkelfeder T-17015R: Edelstahl Ø 3,2 x 17 x 80 mm / 90°

Datenblatt pdf-datei herunterladen

Federkennline Schenkelfeder T-17015R: Edelstahl Ø 3,2 x 17 x 80 mm / 90°

Federkennline pdf-datei herunterladen

CAD-Daten Schenkelfeder T-17015R: Edelstahl Ø 3,2 x 17 x 80 mm / 90°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Schenkelfeder T-17015R: Edelstahl Ø 3,2 x 17 x 80 mm / 90°

Kraft-Weg-Berechnung Schenkelfeder T-17015R

Anfrageformular Schenkelfeder T-17015R: Edelstahl Ø 3,2 x 17 x 80 mm / 90°

Anfrageformular Schenkelfeder T-17015R

Ähnliche Schenkelfedern im Umfeld der Schenkelfeder T-17015R: Edelstahl Ø 3,2 x 17 x 80 mm / 90°

Finden Sie nachfolgend ähnliche Schenkelfedern, die sich in Baumaß und Drehmoment von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Schenkelfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich den gespannten Drehwinkel [alpha2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität

Artikelnummer	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Grad)	Werkstoff	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
T-19159R	18	12,5	838,31	109,13	1.4310	41,1 \| 83,0 \| 30,9 \| 9,5
T-19155R	18	8,5	838,31	67,51	1.4310	43,1 \| 73,1 \| 40,8 \| 15,4
T-19184R	23	12,5	853,09	138,72	1.4310	37,2 \| 76,1 \| 27,7 \| 7,6
T-16815R	15,5	9,56	1076,95	48,05	1.4310	53,5 \| 77,3 \| 55,6 \| 27,8
T-16825R	18,5	9,56	1094,7	57,1	1.4310	50,5 \| 77,5 \| 50,1 \| 23,8
T-19221R	13,5	10,63	1481,57	39,12	1.4310	65,5 \| 78,6 \| 71,0 \| 47,0
T-19241R	17,5	10,63	1524,2	50,31	1.4310	61,3 \| 84,5 \| 61,8 \| 37,6
T-16915R	15,5	11,9	1965,24	37,69	1.4310	78,2 \| 88,7 \| 81,3 \| 64,7
T-16911R	15,5	9,1	1965,24	26,09	1.4310	82,4 \| 81,9 \| 71,9 \| 93,5
T-16925R	19,5	11,9	2014,76	47,09	1.4310	71,1 \| 87,4 \| 72,9 \| 53,1
T-19301R	12	12,75	2364,22	28,25	1.4310	88,1 \| 86,0 \| 82,1 \| 96,3
T-19321R	16	12,75	2459,2	37,23	1.4310	88,8 \| 93,9 \| 90,6 \| 82,0
T-19341R	21	12,75	2533,79	48,42	1.4310	78,5 \| 89,5 \| 81,0 \| 64,9
T-17005R	12,5	13,6	2709,97	26,14	1.4310	84,7 \| 91,2 \| 85,2 \| 77,7
T-17015R	17	13,6	2827,78	35,09	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-17025R	22	13,6	2909,76	45,05	1.4310	86,7 \| 92,4 \| 87,5 \| 80,1
T-19401R	12,4	15,3	3909,65	24,06	1.4310	67,9 \| 83,6 \| 70,4 \| 49,6
T-19421R	17,4	15,3	4113,81	33,15	1.4310	79,5 \| 91,8 \| 81,6 \| 64,9
T-19441R	22,4	15,3	4240,2	42,34	1.4310	79,9 \| 84,6 \| 74,8 \| 80,5
T-19501R	17,5	17	5491,74	29,73	1.4310	65,8 \| 85,7 \| 68,1 \| 43,6
T-19701R	20,5	14,63	7210,54	19,61	1.4310	50,6 \| 82,3 \| 47,6 \| 21,9
T-19802R	20	16,25	9706,06	17,32	1.4310	43,7 \| 77,6 \| 39,2 \| 14,4

Anzahl der ähnlichen Metallfedern: 21

Zolltarifnummer: 73202089; Schenkelfeder T-17015R

Ursprungsland: DE, German; Schenkelfeder T-17015R
