Schenkelfeder T-18451R: Edelstahl Ø 0,8 x 7,2 x 45 mm / 90°

Staffelpreise - Schenkelfeder T-18451R

Bestellmenge Einzelpreis [EUR]
1 5,1100 EUR
2 3,6000 EUR
3 3,4300 EUR
7 2,2200 EUR
17 1,1200 EUR
37 0,7400 EUR
75 0,5500 EUR
125 0,4570 EUR
175 0,4069 EUR
250 0,3567 EUR
350 0,3095 EUR
450 0,2652 EUR

Schenkelfeder Kaufen

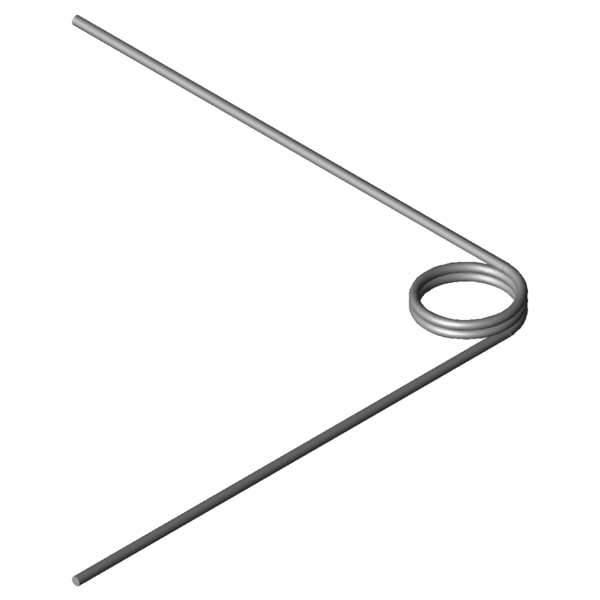

Produktbild Schenkelfeder T-18451R
Produktbild Schenkelfeder T-18451R
Menge: In den Warenkorb legen

Technische Daten - Schenkelfeder T-18451R

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Windungsrichtung Rechts - Windungsrichtung links oder rechts
Schenkelstellung 90 Grad Schenkelstellung unbelastet
alpha1 Grad Drehwinkel vorgespannt
F1 N Kraft der Feder vorgespannt
M1 Nmm Drehmoment der Feder vorgespannt
alpha2 Grad Drehwinkel gespannt
F2 N Kraft der Feder gespannt
M2 Nmm Drehmoment der Feder gespannt
alphah Grad Arbeitsdrehwinkel
d 0,8 mm Drahtdurchmesser
Di 7,2 mm Innerer Windungsdurchmesser
Dd mm Dorndurchmesser
LsH mm Schenkellänge des Hebelarmes
LsR mm Schenkellänge des ruhenden Armes
Lk0 2,6 mm Länge des Federkörpers
Ls 45 mm Schenkellängen
RH mm Hebelarm (Entfernung Mitte Federkörper bis Krafteinleitungspunkt des Hebelarmes)
Mntol 15,59 Nmm (+/-) Toleranz höchstes Drehmoment der Federn
Mn 61,92 Nmm Größtes Drehmoment der Feder
alphan 53,92 Grad Größter Drehwinkel der Feder
nt 2,25 Stück Anzahl der Windungen
Ddmax 6,5 mm Größter möglicher Dorndurchmesser
Ddmin 5,8 mm Kleinster möglicher Dorndurchmesser
Ditol 0,21 mm (+/-) Toleranz innerer Windungsdurchmesser
Gewicht 0,5808 g Gewicht des Artikels
Preisgruppe H - Preisgruppe für diesen Artikel
Technische Darstellung Schenkelfeder
Technische Darstellung Schenkelfeder

Datenblatt Schenkelfeder T-18451R: Edelstahl Ø 0,8 x 7,2 x 45 mm / 90°

Datenblatt pdf-datei herunterladen

Federkennline Schenkelfeder T-18451R: Edelstahl Ø 0,8 x 7,2 x 45 mm / 90°

Federkennline pdf-datei herunterladen

CAD-Daten Schenkelfeder T-18451R: Edelstahl Ø 0,8 x 7,2 x 45 mm / 90°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Schenkelfeder T-18451R: Edelstahl Ø 0,8 x 7,2 x 45 mm / 90°

Kraft-Weg-Berechnung Schenkelfeder T-18451R

Anfrageformular Schenkelfeder T-18451R: Edelstahl Ø 0,8 x 7,2 x 45 mm / 90°

Anfrageformular Schenkelfeder T-18451R

Ähnliche Schenkelfedern im Umfeld der Schenkelfeder T-18451R: Edelstahl Ø 0,8 x 7,2 x 45 mm / 90°

Finden Sie nachfolgend ähnliche Schenkelfedern, die sich in Baumaß und Drehmoment von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Schenkelfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich den gespannten Drehwinkel [alpha2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität
Artikelnummer Di (mm) Lk0 (mm) Mn (Nmm) alphan (Grad) Werkstoff Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
T-16141R 4,5 2,13 15,78 81,39 1.4310 43,9 | 69,0 | 45,9 | 16,9
T-16161R 5,5 2,13 16,01 99,08 1.4310 42,6 | 73,6 | 40,1 | 14,1
T-16201R 3,37 2,68 29,44 48,24 1.4310 65,3 | 74,2 | 68,5 | 53,1
T-16221R 4,37 2,68 30,29 62,02 1.4310 63,1 | 78,8 | 67,9 | 42,5
T-16241R 5,37 2,68 30,87 75,81 1.4310 59,8 | 83,4 | 60,5 | 35,5
T-16261R 6,37 2,68 31,27 89,61 1.4310 41,9 | 70,8 | 40,2 | 14,6
T-16301R 4,3 2,98 40,62 54,51 1.4310 55,1 | 72,8 | 61,2 | 31,2
T-16321R 5,3 2,98 41,48 66,8 1.4310 52,8 | 78,8 | 53,7 | 26,0
T-16341R 6,3 2,98 42,1 79,09 1.4310 48,9 | 75,8 | 48,5 | 22,3
T-16361R 7,3 2,98 42,56 91,38 1.4310 65,2 | 91,1 | 63,9 | 40,6
T-18401R 4,4 2,6 59 33,43 1.4310 69,9 | 73,7 | 62,0 | 74,0
T-18405R 4,4 3,4 59 48,31 1.4310 68,7 | 80,0 | 74,9 | 51,2
T-18426R 6 2,6 60,96 45,13 1.4310 69,9 | 77,6 | 75,3 | 56,6
T-18430R 6 3,4 60,96 65,2 1.4310 62,1 | 83,9 | 63,2 | 39,2
T-18451R 7,2 2,6 61,92 53,92 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-18477R 9,2 2,6 63,01 68,61 1.4310 87,1 | 92,8 | 88,4 | 80,0
T-18481R 9,2 3,4 63,01 99,09 1.4310 72,2 | 84,9 | 76,3 | 55,4
T-18501R 5,5 3,25 111,87 32,47 1.4310 56,6 | 78,8 | 57,8 | 33,3
T-18505R 5,5 4,25 111,87 46,91 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-18526R 7,5 3,25 115,59 43,86 1.4310 65,5 | 85,3 | 67,5 | 43,6
T-18530R 7,5 4,25 115,59 63,3 1.4310 84,4 | 91,1 | 85,4 | 76,6
T-18551R 9 3,25 117,41 52,36 1.4310 68,7 | 80,0 | 74,9 | 51,2
T-18576R 11,5 3,25 119,48 66,65 1.4310 68,2 | 74,2 | 66,4 | 64,1
T-18651R 6,75 4,06 212,15 31 1.4310 60,0 | 85,7 | 59,4 | 34,8
T-18676R 9,25 4,06 219,42 42,09 1.4310 47,9 | 68,6 | 53,1 | 22,0
T-16701R 7,5 4,55 275,27 28,44 1.4310 51,6 | 79,4 | 50,6 | 24,6
Anzahl der ähnlichen Metallfedern: 25

Zolltarifnummer: 73202089; Schenkelfeder T-18451R

Ursprungsland: DE, German; Schenkelfeder T-18451R
