Schenkelfeder T-18861R: Edelstahl Ø 1,6 x 14,4 x 60 mm / 270°

Staffelpreise - Schenkelfeder T-18861R

Bestellmenge	Einzelpreis [EUR]
1	5,2700 EUR
2	3,7200 EUR
3	3,5400 EUR
7	2,5100 EUR
17	1,2200 EUR
37	0,9000 EUR
75	0,7300 EUR
125	0,5070 EUR
175	0,4444 EUR
250	0,4132 EUR
350	0,3853 EUR
450	0,3536 EUR

Schenkelfeder Kaufen

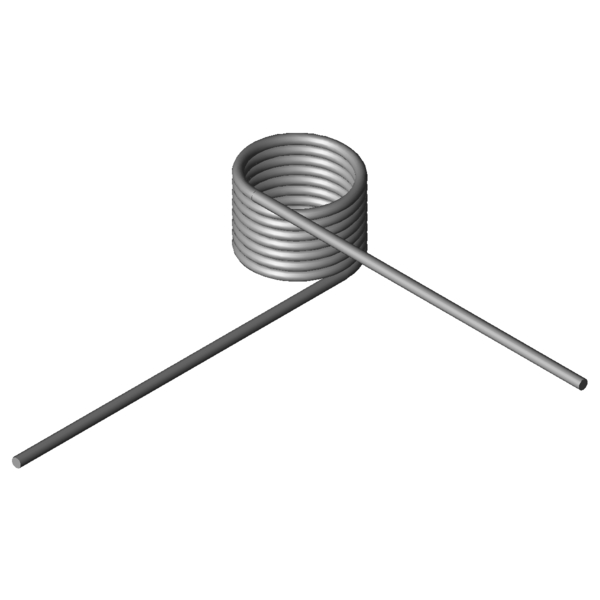

Produktbild Schenkelfeder T-18861R

Menge:Menge: In den Warenkorb legen

Technische Daten - Schenkelfeder T-18861R

Formelzeichen	Wert	Einheit	Beschreibung
Material	1.4310	-	Werkstoffart
Windungsrichtung	Rechts	-	Windungsrichtung links oder rechts
Schenkelstellung	270	Grad	Schenkelstellung unbelastet
alpha1		Grad	Drehwinkel vorgespannt
F1		N	Kraft der Feder vorgespannt
M1		Nmm	Drehmoment der Feder vorgespannt
alpha2		Grad	Drehwinkel gespannt
F2		N	Kraft der Feder gespannt
M2		Nmm	Drehmoment der Feder gespannt
alphah		Grad	Arbeitsdrehwinkel
d	1,6	mm	Drahtdurchmesser
Di	14,4	mm	Innerer Windungsdurchmesser
Dd		mm	Dorndurchmesser
LsH		mm	Schenkellänge des Hebelarmes
LsR		mm	Schenkellänge des ruhenden Armes
Lk0	14	mm	Länge des Federkörpers
Ls	60	mm	Schenkellängen
RH		mm	Hebelarm (Entfernung Mitte Federkörper bis Krafteinleitungspunkt des Hebelarmes)
Mntol	92,71	Nmm	(+/-) Toleranz höchstes Drehmoment der Federn
Mn	449,91	Nmm	Größtes Drehmoment der Feder
alphan	168,83	Grad	Größter Drehwinkel der Feder
nt	7,75	Stück	Anzahl der Windungen
Ddmax	13	mm	Größter möglicher Dorndurchmesser
Ddmin	11,5	mm	Kleinster möglicher Dorndurchmesser
Ditol	0,37	mm	(+/-) Toleranz innerer Windungsdurchmesser
Gewicht	8,0763	g	Gewicht des Artikels
Preisgruppe	K	-	Preisgruppe für diesen Artikel

Technische Darstellung Schenkelfeder

Datenblatt Schenkelfeder T-18861R: Edelstahl Ø 1,6 x 14,4 x 60 mm / 270°

Datenblatt pdf-datei herunterladen

Federkennline Schenkelfeder T-18861R: Edelstahl Ø 1,6 x 14,4 x 60 mm / 270°

Federkennline pdf-datei herunterladen

CAD-Daten Schenkelfeder T-18861R: Edelstahl Ø 1,6 x 14,4 x 60 mm / 270°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Schenkelfeder T-18861R: Edelstahl Ø 1,6 x 14,4 x 60 mm / 270°

Kraft-Weg-Berechnung Schenkelfeder T-18861R

Anfrageformular Schenkelfeder T-18861R: Edelstahl Ø 1,6 x 14,4 x 60 mm / 270°

Anfrageformular Schenkelfeder T-18861R

Ähnliche Schenkelfedern im Umfeld der Schenkelfeder T-18861R: Edelstahl Ø 1,6 x 14,4 x 60 mm / 270°

Finden Sie nachfolgend ähnliche Schenkelfedern, die sich in Baumaß und Drehmoment von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Schenkelfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich den gespannten Drehwinkel [alpha2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität

Artikelnummer	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Grad)	Werkstoff	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
T-18711R	11,25	10,94	223,16	175,63	1.4310	66,2 \| 78,1 \| 72,9 \| 47,7
T-18736R	14,25	10,94	226,96	221,42	1.4310	62,3 \| 85,1 \| 63,3 \| 38,5
T-16723R	10,4	12,25	285,09	134,52	1.4310	77,8 \| 82,4 \| 71,5 \| 79,5
T-16735R	12,6	12,25	289,84	162,26	1.4310	78,3 \| 87,5 \| 80,3 \| 67,0
T-16747R	16,2	12,25	295,06	207,66	1.4310	71,6 \| 88,0 \| 73,4 \| 53,3
T-18811R	8,9	14	429,24	105,78	1.4310	77,3 \| 87,3 \| 79,0 \| 65,7
T-18836R	11,9	14	442,58	140,15	1.4310	89,8 \| 94,2 \| 90,7 \| 84,4
T-18861R	14,4	14	449,91	168,83	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-18886R	18,4	14	457,84	214,72	1.4310	87,1 \| 92,8 \| 88,4 \| 80,0
T-18911R	10	15,75	554,97	95,83	1.4310	65,8 \| 82,4 \| 68,9 \| 46,0
T-18923R	13,5	15,75	572,76	128,24	1.4310	75,8 \| 90,5 \| 77,3 \| 59,7
T-18919R	13,5	8,55	572,76	62,05	1.4310	55,9 \| 81,2 \| 57,7 \| 28,9
T-18935R	16	15,75	581,21	151,39	1.4310	80,7 \| 89,3 \| 83,5 \| 69,4
T-18931R	16	8,55	581,21	73,25	1.4310	58,0 \| 80,0 \| 60,4 \| 33,6
T-19111R	11	17,5	798,72	99,77	1.4310	56,6 \| 78,8 \| 57,7 \| 33,3
T-19136R	15	17,5	825,31	134,83	1.4310	65,4 \| 85,3 \| 67,2 \| 43,5
T-19132R	15	9,5	825,31	65,2	1.4310	49,6 \| 81,3 \| 46,6 \| 21,1
T-19128R	15	7,5	825,31	47,84	1.4310	44,5 \| 76,5 \| 41,4 \| 15,4
T-19161R	18	17,5	838,31	161,03	1.4310	68,6 \| 80,0 \| 74,5 \| 51,2
T-16807R	11,5	15,19	1041,37	63,68	1.4310	45,9 \| 81,0 \| 40,5 \| 16,3
T-16817R	15,5	15,19	1076,95	85,01	1.4310	50,8 \| 85,4 \| 46,1 \| 21,0
T-16813R	15,5	8,44	1076,95	40,66	1.4310	39,3 \| 74,8 \| 32,9 \| 10,1
T-16827R	18,5	15,19	1094,7	101,02	1.4310	51,8 \| 80,4 \| 50,5 \| 24,6

Anzahl der ähnlichen Metallfedern: 22
