Schenkelfeder T-18901L: Edelstahl Ø 1,8 x 10 x 60 mm / 90°

Staffelpreise - Schenkelfeder T-18901L

Bestellmenge	Einzelpreis [EUR]
1	5,2700 EUR
2	3,7200 EUR
3	3,5400 EUR
7	2,5100 EUR
17	1,2200 EUR
37	0,9000 EUR
75	0,7300 EUR
125	0,5070 EUR
175	0,4444 EUR
250	0,4132 EUR
350	0,3853 EUR
450	0,3536 EUR

Schenkelfeder Kaufen

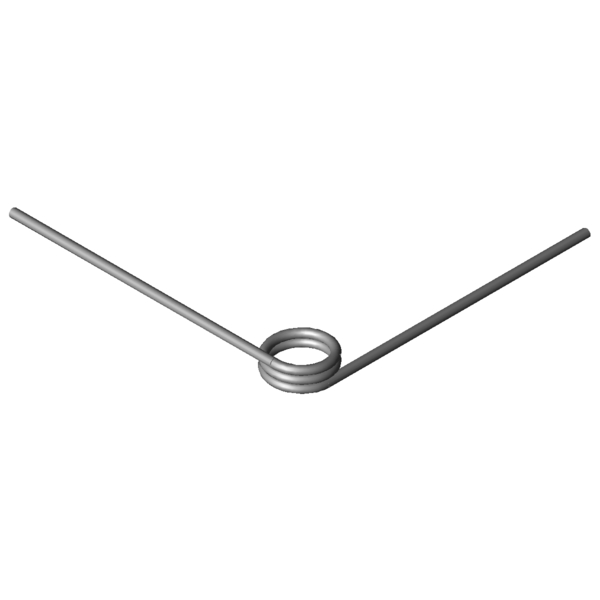

Produktbild Schenkelfeder T-18901L

Menge:Menge: In den Warenkorb legen

Technische Daten - Schenkelfeder T-18901L

Formelzeichen	Wert	Einheit	Beschreibung
Material	1.4310	-	Werkstoffart
Windungsrichtung	Links	-	Windungsrichtung links oder rechts
Schenkelstellung	90	Grad	Schenkelstellung unbelastet
alpha1		Grad	Drehwinkel vorgespannt
F1		N	Kraft der Feder vorgespannt
M1		Nmm	Drehmoment der Feder vorgespannt
alpha2		Grad	Drehwinkel gespannt
F2		N	Kraft der Feder gespannt
M2		Nmm	Drehmoment der Feder gespannt
alphah		Grad	Arbeitsdrehwinkel
d	1,8	mm	Drahtdurchmesser
Di	10	mm	Innerer Windungsdurchmesser
Dd		mm	Dorndurchmesser
LsH		mm	Schenkellänge des Hebelarmes
LsR		mm	Schenkellänge des ruhenden Armes
Lk0	5,85	mm	Länge des Federkörpers
Ls	60	mm	Schenkellängen
RH		mm	Hebelarm (Entfernung Mitte Federkörper bis Krafteinleitungspunkt des Hebelarmes)
Mntol	219,37	Nmm	(+/-) Toleranz höchstes Drehmoment der Federn
Mn	554,97	Nmm	Größtes Drehmoment der Feder
alphan	27,82	Grad	Größter Drehwinkel der Feder
nt	2,25	Stück	Anzahl der Windungen
Ddmax	8,8	mm	Größter möglicher Dorndurchmesser
Ddmin	6	mm	Kleinster möglicher Dorndurchmesser
Ditol	0,25	mm	(+/-) Toleranz innerer Windungsdurchmesser
Gewicht	4,0811	g	Gewicht des Artikels
Preisgruppe	K	-	Preisgruppe für diesen Artikel

Technische Darstellung Schenkelfeder

Datenblatt Schenkelfeder T-18901L: Edelstahl Ø 1,8 x 10 x 60 mm / 90°

Datenblatt pdf-datei herunterladen

Federkennline Schenkelfeder T-18901L: Edelstahl Ø 1,8 x 10 x 60 mm / 90°

Federkennline pdf-datei herunterladen

CAD-Daten Schenkelfeder T-18901L: Edelstahl Ø 1,8 x 10 x 60 mm / 90°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Schenkelfeder T-18901L: Edelstahl Ø 1,8 x 10 x 60 mm / 90°

Kraft-Weg-Berechnung Schenkelfeder T-18901L

Anfrageformular Schenkelfeder T-18901L: Edelstahl Ø 1,8 x 10 x 60 mm / 90°

Anfrageformular Schenkelfeder T-18901L

Ähnliche Schenkelfedern im Umfeld der Schenkelfeder T-18901L: Edelstahl Ø 1,8 x 10 x 60 mm / 90°

Finden Sie nachfolgend ähnliche Schenkelfedern, die sich in Baumaß und Drehmoment von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Schenkelfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich den gespannten Drehwinkel [alpha2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität

Artikelnummer	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Grad)	Werkstoff	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
T-18680L	9,25	5,31	219,42	60,87	1.4310	48,3 \| 84,2 \| 42,6 \| 18,1
T-18676L	9,25	4,06	219,42	42,09	1.4310	52,0 \| 77,1 \| 52,8 \| 26,1
T-18684L	9,25	7,81	219,42	98,27	1.4310	41,4 \| 78,9 \| 33,9 \| 11,2
T-18705L	11,25	5,31	223,16	73,67	1.4310	45,7 \| 83,0 \| 39,0 \| 15,2
T-18709L	11,25	7,81	223,16	118,95	1.4310	39,6 \| 77,7 \| 31,8 \| 9,4
T-16705L	7,5	5,95	275,27	41,08	1.4310	58,7 \| 83,7 \| 58,7 \| 33,6
T-16701L	7,5	4,55	275,27	28,44	1.4310	66,4 \| 76,9 \| 73,7 \| 48,5
T-16717L	10,4	5,95	285,09	56,41	1.4310	55,5 \| 90,8 \| 50,3 \| 25,3
T-16713L	10,4	4,55	285,09	39,05	1.4310	60,6 \| 83,9 \| 61,3 \| 36,6
T-16729L	12,6	5,95	289,84	68,04	1.4310	51,0 \| 85,2 \| 46,6 \| 21,4
T-18801L	8,9	5,2	429,24	30,67	1.4310	81,0 \| 88,9 \| 84,0 \| 70,2
T-18805L	8,9	6,8	429,24	44,34	1.4310	68,8 \| 88,0 \| 70,0 \| 48,5
T-18826L	11,9	5,2	442,58	40,66	1.4310	72,0 \| 87,3 \| 74,1 \| 54,6
T-18830L	11,9	6,8	442,58	58,73	1.4310	62,6 \| 86,3 \| 63,6 \| 37,8
T-18901L	10	5,85	554,97	27,82	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-18913L	13,5	5,85	572,76	37,23	1.4310	84,8 \| 91,4 \| 85,8 \| 77,1
T-19101L	11	6,5	798,72	28,97	1.4310	81,8 \| 90,3 \| 82,8 \| 72,4
T-16801L	11,5	7,31	1041,37	24,92	1.4310	67,2 \| 82,3 \| 71,4 \| 47,7

Anzahl der ähnlichen Metallfedern: 17

Zolltarifnummer: 73202089; Schenkelfeder T-18901L

Ursprungsland: DE, German; Schenkelfeder T-18901L
