Schenkelfeder T-18910R: Edelstahl Ø 1,8 x 10 x 60 mm / 180°

Staffelpreise - Schenkelfeder T-18910R

Bestellmenge Einzelpreis [EUR]
1 5,2700 EUR
2 3,7200 EUR
3 3,5400 EUR
7 2,5100 EUR
17 1,2200 EUR
37 0,9000 EUR
75 0,7300 EUR
125 0,5070 EUR
175 0,4444 EUR
250 0,4132 EUR
350 0,3853 EUR
450 0,3536 EUR

Schenkelfeder Kaufen

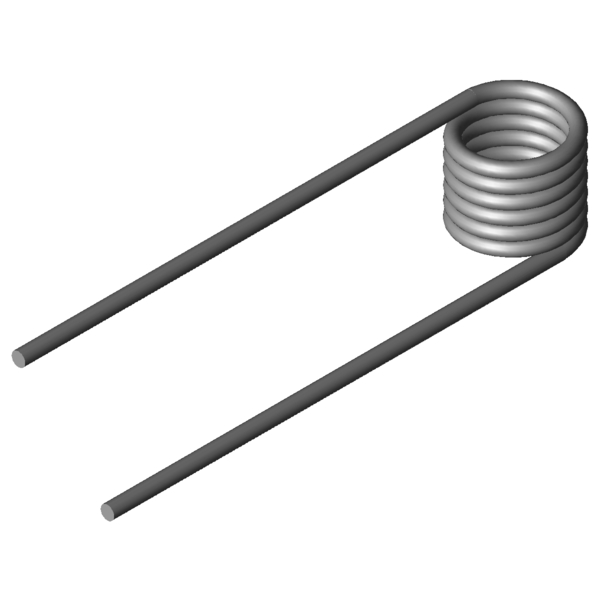

Produktbild Schenkelfeder T-18910R
Produktbild Schenkelfeder T-18910R
Menge: In den Warenkorb legen

Technische Daten - Schenkelfeder T-18910R

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Windungsrichtung Rechts - Windungsrichtung links oder rechts
Schenkelstellung 180 Grad Schenkelstellung unbelastet
alpha1 Grad Drehwinkel vorgespannt
F1 N Kraft der Feder vorgespannt
M1 Nmm Drehmoment der Feder vorgespannt
alpha2 Grad Drehwinkel gespannt
F2 N Kraft der Feder gespannt
M2 Nmm Drehmoment der Feder gespannt
alphah Grad Arbeitsdrehwinkel
d 1,8 mm Drahtdurchmesser
Di 10 mm Innerer Windungsdurchmesser
Dd mm Dorndurchmesser
LsH mm Schenkellänge des Hebelarmes
LsR mm Schenkellänge des ruhenden Armes
Lk0 13,5 mm Länge des Federkörpers
Ls 60 mm Schenkellängen
RH mm Hebelarm (Entfernung Mitte Federkörper bis Krafteinleitungspunkt des Hebelarmes)
Mntol 170,06 Nmm (+/-) Toleranz höchstes Drehmoment der Federn
Mn 554,97 Nmm Größtes Drehmoment der Feder
alphan 80,37 Grad Größter Drehwinkel der Feder
nt 6,5 Stück Anzahl der Windungen
Ddmax 8,8 mm Größter möglicher Dorndurchmesser
Ddmin 6 mm Kleinster möglicher Dorndurchmesser
Ditol 0,25 mm (+/-) Toleranz innerer Windungsdurchmesser
Gewicht 7,2411 g Gewicht des Artikels
Preisgruppe K - Preisgruppe für diesen Artikel
Technische Darstellung Schenkelfeder
Technische Darstellung Schenkelfeder

Datenblatt Schenkelfeder T-18910R: Edelstahl Ø 1,8 x 10 x 60 mm / 180°

Datenblatt pdf-datei herunterladen

Federkennline Schenkelfeder T-18910R: Edelstahl Ø 1,8 x 10 x 60 mm / 180°

Federkennline pdf-datei herunterladen

CAD-Daten Schenkelfeder T-18910R: Edelstahl Ø 1,8 x 10 x 60 mm / 180°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Schenkelfeder T-18910R: Edelstahl Ø 1,8 x 10 x 60 mm / 180°

Kraft-Weg-Berechnung Schenkelfeder T-18910R

Anfrageformular Schenkelfeder T-18910R: Edelstahl Ø 1,8 x 10 x 60 mm / 180°

Anfrageformular Schenkelfeder T-18910R

Ähnliche Schenkelfedern im Umfeld der Schenkelfeder T-18910R: Edelstahl Ø 1,8 x 10 x 60 mm / 180°

Finden Sie nachfolgend ähnliche Schenkelfedern, die sich in Baumaß und Drehmoment von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Schenkelfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich den gespannten Drehwinkel [alpha2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität
Artikelnummer Di (mm) Lk0 (mm) Mn (Nmm) alphan (Grad) Werkstoff Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
T-18560R 9 7,5 117,41 151,38 1.4310 38,5 | 67,0 | 37,1 | 11,2
T-18585R 11,5 7,5 119,48 192,47 1.4310 35,6 | 66,0 | 31,6 | 9,0
T-18660R 6,75 9,38 212,15 89,68 1.4310 55,7 | 68,8 | 63,9 | 34,3
T-18685R 9,25 9,38 216,97 120,3 1.4310 52,1 | 77,1 | 53,0 | 26,1
T-18710R 11,25 9,38 223,16 147,25 1.4310 48,4 | 75,9 | 47,4 | 21,9
T-16710R 7,5 10,5 275,27 82,17 1.4310 66,4 | 76,9 | 73,7 | 48,5
T-16722R 10,4 10,5 285,09 112,82 1.4310 60,6 | 83,9 | 61,3 | 36,6
T-16718R 10,4 6,3 285,09 60,75 1.4310 61,7 | 80,9 | 64,7 | 39,4
T-16734R 12,6 10,5 289,84 136,09 1.4310 54,9 | 78,3 | 55,6 | 30,8
T-18810R 8,9 12 429,24 88,69 1.4310 81,0 | 88,9 | 84,0 | 70,1
T-18806R 8,9 7,2 429,24 47,76 1.4310 74,1 | 77,1 | 68,4 | 76,8
T-18835R 11,9 12 441,52 117,28 1.4310 71,9 | 87,3 | 74,0 | 54,5
T-18860R 14,4 12 449,91 141,55 1.4310 53,5 | 76,4 | 55,5 | 28,5
T-18910R 10 13,5 554,97 80,37 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-18922R 13,5 13,5 572,76 107,55 1.4310 65,4 | 76,4 | 72,1 | 47,7
T-18934R 16 13,5 581,21 126,97 1.4310 62,1 | 79,9 | 65,4 | 41,0
T-19110R 11 15 798,72 83,67 1.4310 81,8 | 90,3 | 82,8 | 72,3
T-19106R 11 9 798,72 45,07 1.4310 61,4 | 82,5 | 62,8 | 39,0
T-19102R 11 7 798,72 32,21 1.4310 66,8 | 82,9 | 69,4 | 48,0
T-19135R 15 15 825,31 113,04 1.4310 82,0 | 82,2 | 69,2 | 94,6
T-16806R 11,5 12,38 1041,37 49,83 1.4310 69,3 | 83,0 | 71,6 | 53,4
T-16802R 11,5 7,88 1041,37 27,69 1.4310 55,1 | 77,3 | 56,3 | 31,6
T-19202R 10 13,75 1422,19 40,66 1.4310 51,5 | 90,1 | 44,8 | 19,7
T-19222R 13,5 13,75 1481,57 54,23 1.4310 52,3 | 79,7 | 51,1 | 26,1
T-16906R 11,5 15,4 1888,38 39,19 1.4310 44,3 | 79,6 | 39,1 | 14,3
T-16902R 11,5 9,8 1888,38 21,77 1.4310 79,1 | 80,9 | 73,7 | 82,8
T-19302R 12 16,5 2364,22 39,15 1.4310 40,9 | 75,1 | 36,1 | 11,4
T-17002R 12,5 11,2 2709,97 20,11 1.4310 84,7 | 91,2 | 85,2 | 77,7
T-17006R 12,5 17,6 2709,97 36,19 1.4310 37,7 | 71,0 | 32,8 | 9,2
Anzahl der ähnlichen Metallfedern: 28

Zolltarifnummer: 73202089; Schenkelfeder T-18910R

Ursprungsland: DE, German; Schenkelfeder T-18910R
