Schenkelfeder T-18916L: Edelstahl Ø 1,8 x 13,5 x 60 mm / 0°

Staffelpreise - Schenkelfeder T-18916L

Bestellmenge Einzelpreis [EUR]
1 5,2700 EUR
2 3,7200 EUR
3 3,5400 EUR
7 2,5100 EUR
17 1,2200 EUR
37 0,9000 EUR
75 0,7300 EUR
125 0,5070 EUR
175 0,4444 EUR
250 0,4132 EUR
350 0,3853 EUR
450 0,3536 EUR

Schenkelfeder Kaufen

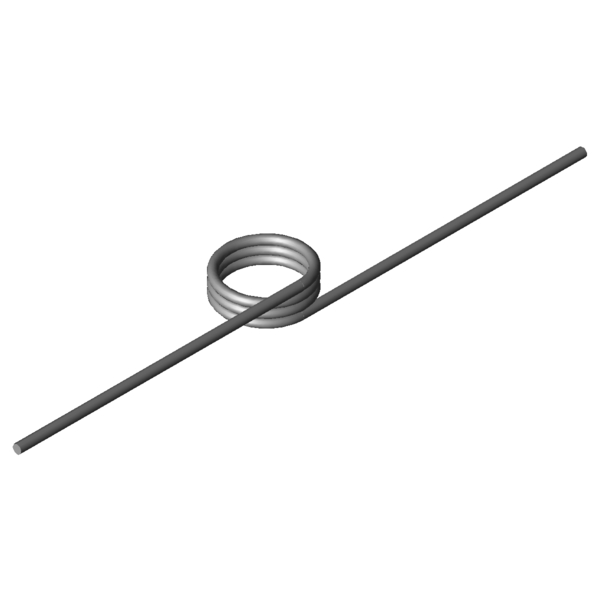

Produktbild Schenkelfeder T-18916L
Produktbild Schenkelfeder T-18916L
Menge: In den Warenkorb legen

Technische Daten - Schenkelfeder T-18916L

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Windungsrichtung Links - Windungsrichtung links oder rechts
Schenkelstellung 0 Grad Schenkelstellung unbelastet
alpha1 Grad Drehwinkel vorgespannt
F1 N Kraft der Feder vorgespannt
M1 Nmm Drehmoment der Feder vorgespannt
alpha2 Grad Drehwinkel gespannt
F2 N Kraft der Feder gespannt
M2 Nmm Drehmoment der Feder gespannt
alphah Grad Arbeitsdrehwinkel
d 1,8 mm Drahtdurchmesser
Di 13,5 mm Innerer Windungsdurchmesser
Dd mm Dorndurchmesser
LsH mm Schenkellänge des Hebelarmes
LsR mm Schenkellänge des ruhenden Armes
Lk0 7,2 mm Länge des Federkörpers
Ls 60 mm Schenkellängen
RH mm Hebelarm (Entfernung Mitte Federkörper bis Krafteinleitungspunkt des Hebelarmes)
Mntol 179,8 Nmm (+/-) Toleranz höchstes Drehmoment der Federn
Mn 572,76 Nmm Größtes Drehmoment der Feder
alphan 49,64 Grad Größter Drehwinkel der Feder
nt 3 Stück Anzahl der Windungen
Ddmax 11,7 mm Größter möglicher Dorndurchmesser
Ddmin 8 mm Kleinster möglicher Dorndurchmesser
Ditol 0,35 mm (+/-) Toleranz innerer Windungsdurchmesser
Gewicht 5,3003 g Gewicht des Artikels
Preisgruppe K - Preisgruppe für diesen Artikel
Technische Darstellung Schenkelfeder
Technische Darstellung Schenkelfeder

Datenblatt Schenkelfeder T-18916L: Edelstahl Ø 1,8 x 13,5 x 60 mm / 0°

Datenblatt pdf-datei herunterladen

Federkennline Schenkelfeder T-18916L: Edelstahl Ø 1,8 x 13,5 x 60 mm / 0°

Federkennline pdf-datei herunterladen

CAD-Daten Schenkelfeder T-18916L: Edelstahl Ø 1,8 x 13,5 x 60 mm / 0°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Schenkelfeder T-18916L: Edelstahl Ø 1,8 x 13,5 x 60 mm / 0°

Kraft-Weg-Berechnung Schenkelfeder T-18916L

Anfrageformular Schenkelfeder T-18916L: Edelstahl Ø 1,8 x 13,5 x 60 mm / 0°

Anfrageformular Schenkelfeder T-18916L

Ähnliche Schenkelfedern im Umfeld der Schenkelfeder T-18916L: Edelstahl Ø 1,8 x 13,5 x 60 mm / 0°

Finden Sie nachfolgend ähnliche Schenkelfedern, die sich in Baumaß und Drehmoment von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Schenkelfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich den gespannten Drehwinkel [alpha2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität
Artikelnummer Di (mm) Lk0 (mm) Mn (Nmm) alphan (Grad) Werkstoff Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
T-18708L 11,25 6,25 223,16 90,66 1.4310 49,4 | 79,9 | 46,9 | 21,3
T-18733L 14,25 6,25 226,96 114,26 1.4310 47,5 | 83,7 | 41,5 | 17,2
T-18729L 14,25 5 226,96 85,67 1.4310 49,9 | 77,9 | 48,8 | 23,0
T-16720L 10,4 7 285,09 69,43 1.4310 60,1 | 84,0 | 60,6 | 35,6
T-16732L 12,6 7 289,84 83,75 1.4310 58,1 | 89,4 | 54,9 | 30,0
T-16728L 12,6 5,6 289,84 62,81 1.4310 62,6 | 83,0 | 64,8 | 40,0
T-16744L 16,2 7 295,06 107,18 1.4310 53,0 | 86,1 | 48,9 | 23,9
T-18829L 11,9 6,4 442,58 54,22 1.4310 81,3 | 88,6 | 84,4 | 70,7
T-18833L 11,9 8 442,58 72,29 1.4310 71,7 | 89,0 | 73,0 | 53,1
T-18854L 14,4 6,4 449,91 65,31 1.4310 75,8 | 90,5 | 77,3 | 59,7
T-18858L 14,4 8 449,91 87,17 1.4310 67,8 | 90,9 | 67,7 | 44,7
T-18850L 14,4 4,8 449,91 43,54 1.4310 85,3 | 83,1 | 83,1 | 89,6
T-18904L 10 7,2 554,97 37,1 1.4310 84,8 | 91,4 | 85,8 | 77,1
T-18916L 13,5 7,2 572,76 49,64 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-18928L 16 7,2 581,21 58,6 1.4310 90,8 | 94,8 | 91,6 | 86,0
T-19104L 11 8 798,72 38,6 1.4310 72,6 | 87,2 | 74,7 | 55,8
T-19100L 11 6 798,72 25,73 1.4310 61,3 | 84,9 | 61,8 | 37,2
T-19129L 15 8 825,31 52,18 1.4310 81,7 | 90,0 | 82,3 | 73,0
T-19125L 15 6 825,31 34,82 1.4310 68,7 | 87,8 | 69,8 | 48,7
T-16800L 11,5 6,75 1041,37 22,15 1.4310 53,6 | 86,3 | 49,8 | 24,5
T-16804L 11,5 9 1041,37 33,22 1.4310 59,8 | 81,7 | 61,0 | 36,8
T-16810L 15,5 6,75 1076,95 29,57 1.4310 58,3 | 86,9 | 56,4 | 31,7
T-16814L 15,5 9 1076,95 44,35 1.4310 67,0 | 82,4 | 71,3 | 47,5
T-19200L 10 7,5 1422,19 18,11 1.4310 44,6 | 80,7 | 38,4 | 14,7
T-19220L 13,5 7,5 1481,57 24,1 1.4310 50,6 | 89,3 | 43,6 | 18,8
T-19240L 17,5 7,5 1524,2 30,99 1.4310 51,7 | 81,7 | 50,0 | 23,5
T-16900L 11,5 8,4 1888,38 17,42 1.4310 40,6 | 78,4 | 32,7 | 10,6
T-16910L 15,5 8,4 1965,24 23,2 1.4310 43,5 | 79,0 | 37,9 | 13,6
T-19300L 12 9 2364,22 17,35 1.4310 38,1 | 76,3 | 29,6 | 8,5
Anzahl der ähnlichen Metallfedern: 28

Zolltarifnummer: 73202089; Schenkelfeder T-18916L

Ursprungsland: DE, German; Schenkelfeder T-18916L
