Schenkelfeder T-19225R: Edelstahl Ø 2,5 x 13,5 x 75 mm / 90°

Staffelpreise - Schenkelfeder T-19225R

Bestellmenge	Einzelpreis [EUR]
1	5,4200 EUR
2	3,8200 EUR
3	3,6400 EUR
7	2,6600 EUR
17	1,3800 EUR
37	1,0200 EUR
75	0,8900 EUR
125	0,5823 EUR
175	0,5445 EUR
250	0,4945 EUR
350	0,4610 EUR
450	0,4169 EUR

Schenkelfeder Kaufen

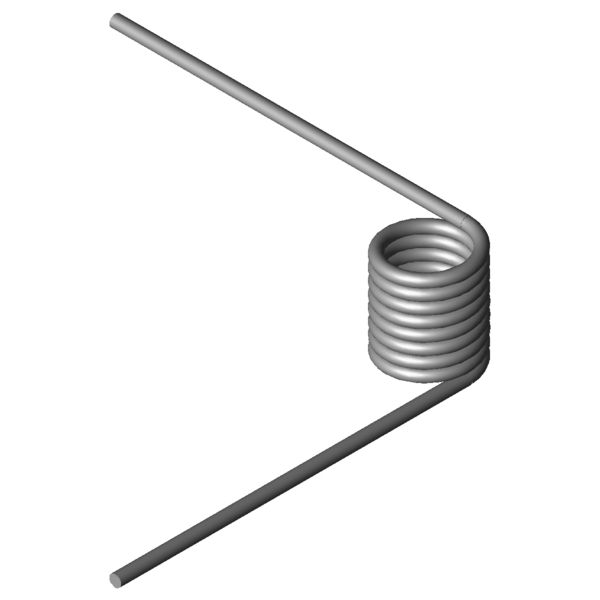

Produktbild Schenkelfeder T-19225R

Menge:Menge: In den Warenkorb legen

Technische Daten - Schenkelfeder T-19225R

Formelzeichen	Wert	Einheit	Beschreibung
Material	1.4310	-	Werkstoffart
Windungsrichtung	Rechts	-	Windungsrichtung links oder rechts
Schenkelstellung	90	Grad	Schenkelstellung unbelastet
alpha1		Grad	Drehwinkel vorgespannt
F1		N	Kraft der Feder vorgespannt
M1		Nmm	Drehmoment der Feder vorgespannt
alpha2		Grad	Drehwinkel gespannt
F2		N	Kraft der Feder gespannt
M2		Nmm	Drehmoment der Feder gespannt
alphah		Grad	Arbeitsdrehwinkel
d	2,5	mm	Drahtdurchmesser
Di	13,5	mm	Innerer Windungsdurchmesser
Dd		mm	Dorndurchmesser
LsH		mm	Schenkellänge des Hebelarmes
LsR		mm	Schenkellänge des ruhenden Armes
Lk0	23,13	mm	Länge des Federkörpers
Ls	75	mm	Schenkellängen
RH		mm	Hebelarm (Entfernung Mitte Federkörper bis Krafteinleitungspunkt des Hebelarmes)
Mntol	435,48	Nmm	(+/-) Toleranz höchstes Drehmoment der Federn
Mn	1481,57	Nmm	Größtes Drehmoment der Feder
alphan	99,12	Grad	Größter Drehwinkel der Feder
nt	8,25	Stück	Anzahl der Windungen
Ddmax	12,1	mm	Größter möglicher Dorndurchmesser
Ddmin	10,8	mm	Kleinster möglicher Dorndurchmesser
Ditol	0,34	mm	(+/-) Toleranz innerer Windungsdurchmesser
Gewicht	21,8512	g	Gewicht des Artikels
Preisgruppe	L	-	Preisgruppe für diesen Artikel

Technische Darstellung Schenkelfeder

Datenblatt Schenkelfeder T-19225R: Edelstahl Ø 2,5 x 13,5 x 75 mm / 90°

Datenblatt pdf-datei herunterladen

Federkennline Schenkelfeder T-19225R: Edelstahl Ø 2,5 x 13,5 x 75 mm / 90°

Federkennline pdf-datei herunterladen

CAD-Daten Schenkelfeder T-19225R: Edelstahl Ø 2,5 x 13,5 x 75 mm / 90°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Schenkelfeder T-19225R: Edelstahl Ø 2,5 x 13,5 x 75 mm / 90°

Kraft-Weg-Berechnung Schenkelfeder T-19225R

Anfrageformular Schenkelfeder T-19225R: Edelstahl Ø 2,5 x 13,5 x 75 mm / 90°

Anfrageformular Schenkelfeder T-19225R

Ähnliche Schenkelfedern im Umfeld der Schenkelfeder T-19225R: Edelstahl Ø 2,5 x 13,5 x 75 mm / 90°

Finden Sie nachfolgend ähnliche Schenkelfedern, die sich in Baumaß und Drehmoment von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Schenkelfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich den gespannten Drehwinkel [alpha2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität

Artikelnummer	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Grad)	Werkstoff	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
T-18859R	14,4	10	449,91	114,36	1.4310	50,6 \| 67,0 \| 58,5 \| 26,3
T-18921R	13,5	11,25	572,76	86,87	1.4310	60,3 \| 73,5 \| 63,2 \| 44,1
T-18917R	13,5	7,65	572,76	53,78	1.4310	62,0 \| 68,4 \| 46,5 \| 71,3
T-19109R	11	12,5	798,72	67,65	1.4310	70,6 \| 71,8 \| 61,1 \| 79,0
T-19134R	15	12,5	825,31	91,34	1.4310	69,7 \| 74,7 \| 73,9 \| 60,4
T-16809R	11,5	20,81	1041,37	91,36	1.4310	82,0 \| 88,4 \| 81,2 \| 76,3
T-16819R	15,5	20,81	1076,95	121,97	1.4310	75,0 \| 89,0 \| 77,0 \| 59,1
T-16829R	18,5	20,81	1094,7	144,94	1.4310	68,7 \| 84,3 \| 71,1 \| 50,5
T-19205R	10	23,13	1422,19	74,61	1.4310	85,1 \| 91,4 \| 85,6 \| 78,4
T-19225R	13,5	23,13	1481,57	99,12	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-19245R	17,5	23,13	1524,2	127,75	1.4310	86,5 \| 92,4 \| 87,4 \| 79,8
T-19265R	22,5	23,13	1558,44	163,14	1.4310	76,2 \| 86,7 \| 77,9 \| 63,9
T-16909R	11,5	25,9	1888,38	71,84	1.4310	73,4 \| 87,9 \| 75,5 \| 56,9
T-16905R	11,5	11,9	1888,38	28,3	1.4310	50,4 \| 75,3 \| 53,5 \| 22,4
T-16919R	15,5	25,9	1965,24	95,68	1.4310	82,4 \| 88,6 \| 86,0 \| 72,8
T-16915R	15,5	11,9	1965,24	37,69	1.4310	53,8 \| 75,9 \| 56,7 \| 28,7
T-16929R	19,5	25,9	2014,76	119,53	1.4310	83,2 \| 82,6 \| 78,2 \| 88,7
T-19305R	12	27,75	2364,22	71,76	1.4310	66,0 \| 85,2 \| 67,5 \| 45,4
T-19301R	12	12,75	2364,22	28,25	1.4310	46,4 \| 75,8 \| 45,6 \| 17,9
T-19325R	16	27,75	2459,2	94,43	1.4310	72,9 \| 83,7 \| 77,8 \| 57,4
T-19321R	16	12,75	2459,2	37,23	1.4310	48,6 \| 74,3 \| 48,9 \| 22,6
T-17009R	12,5	29,6	2709,97	66,35	1.4310	60,1 \| 83,0 \| 60,8 \| 36,6
T-17005R	12,5	13,6	2709,97	26,14	1.4310	43,8 \| 76,5 \| 40,5 \| 14,4
T-17001R	12,5	10,4	2709,97	18,1	1.4310	39,4 \| 71,9 \| 36,5 \| 10,0
T-17019R	17	29,6	2827,78	89,08	1.4310	65,6 \| 78,6 \| 71,1 \| 47,1

Anzahl der ähnlichen Metallfedern: 24

Zolltarifnummer: 73202089; Schenkelfeder T-19225R

Ursprungsland: DE, German; Schenkelfeder T-19225R
