Schenkelfeder T-19266L: Edelstahl Ø 2,5 x 22,5 x 75 mm / 180°

Staffelpreise - Schenkelfeder T-19266L

Bestellmenge	Einzelpreis [EUR]
1	5,4200 EUR
2	3,8200 EUR
3	3,6400 EUR
7	2,6600 EUR
17	1,3800 EUR
37	1,0200 EUR
75	0,8900 EUR
125	0,5823 EUR
175	0,5445 EUR
250	0,4945 EUR
350	0,4610 EUR
450	0,4169 EUR

Schenkelfeder Kaufen

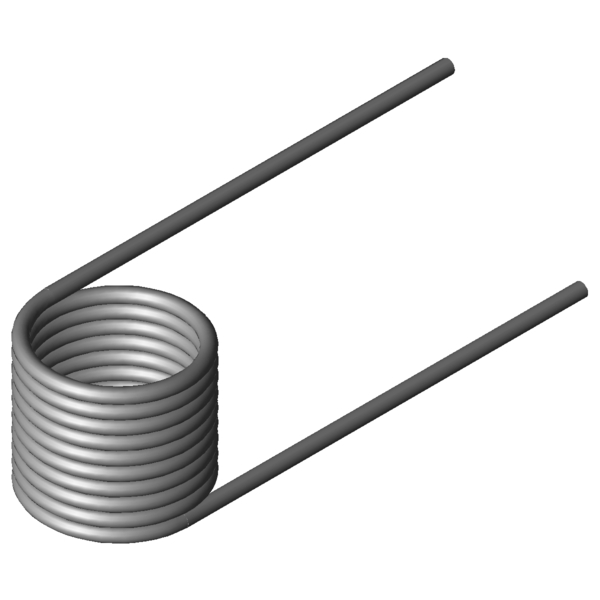

Produktbild Schenkelfeder T-19266L

Menge:Menge: In den Warenkorb legen

Technische Daten - Schenkelfeder T-19266L

Formelzeichen	Wert	Einheit	Beschreibung
Material	1.4310	-	Werkstoffart
Windungsrichtung	Links	-	Windungsrichtung links oder rechts
Schenkelstellung	180	Grad	Schenkelstellung unbelastet
alpha1		Grad	Drehwinkel vorgespannt
F1		N	Kraft der Feder vorgespannt
M1		Nmm	Drehmoment der Feder vorgespannt
alpha2		Grad	Drehwinkel gespannt
F2		N	Kraft der Feder gespannt
M2		Nmm	Drehmoment der Feder gespannt
alphah		Grad	Arbeitsdrehwinkel
d	2,5	mm	Drahtdurchmesser
Di	22,5	mm	Innerer Windungsdurchmesser
Dd		mm	Dorndurchmesser
LsH		mm	Schenkellänge des Hebelarmes
LsR		mm	Schenkellänge des ruhenden Armes
Lk0	26,25	mm	Länge des Federkörpers
Ls	75	mm	Schenkellängen
RH		mm	Hebelarm (Entfernung Mitte Federkörper bis Krafteinleitungspunkt des Hebelarmes)
Mntol	336,78	Nmm	(+/-) Toleranz höchstes Drehmoment der Federn
Mn	1558,44	Nmm	Größtes Drehmoment der Feder
alphan	187,94	Grad	Größter Drehwinkel der Feder
nt	9,5	Stück	Anzahl der Windungen
Ddmax	20,2	mm	Größter möglicher Dorndurchmesser
Ddmin	18	mm	Kleinster möglicher Dorndurchmesser
Ditol	0,54	mm	(+/-) Toleranz innerer Windungsdurchmesser
Gewicht	34,6748	g	Gewicht des Artikels
Preisgruppe	L	-	Preisgruppe für diesen Artikel

Technische Darstellung Schenkelfeder

Datenblatt Schenkelfeder T-19266L: Edelstahl Ø 2,5 x 22,5 x 75 mm / 180°

Datenblatt pdf-datei herunterladen

Federkennline Schenkelfeder T-19266L: Edelstahl Ø 2,5 x 22,5 x 75 mm / 180°

Federkennline pdf-datei herunterladen

CAD-Daten Schenkelfeder T-19266L: Edelstahl Ø 2,5 x 22,5 x 75 mm / 180°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Schenkelfeder T-19266L: Edelstahl Ø 2,5 x 22,5 x 75 mm / 180°

Kraft-Weg-Berechnung Schenkelfeder T-19266L

Anfrageformular Schenkelfeder T-19266L: Edelstahl Ø 2,5 x 22,5 x 75 mm / 180°

Anfrageformular Schenkelfeder T-19266L

Ähnliche Schenkelfedern im Umfeld der Schenkelfeder T-19266L: Edelstahl Ø 2,5 x 22,5 x 75 mm / 180°

Finden Sie nachfolgend ähnliche Schenkelfedern, die sich in Baumaß und Drehmoment von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Schenkelfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich den gespannten Drehwinkel [alpha2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität

Artikelnummer	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Grad)	Werkstoff	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
T-19185L	23	15	853,09	171,81	1.4310	70,4 \| 78,3 \| 73,1 \| 59,9
T-16836L	23,5	12,38	1115,14	99,94	1.4310	71,4 \| 77,6 \| 62,4 \| 74,3
T-19206L	10	26,25	1422,19	85,84	1.4310	66,7 \| 81,5 \| 68,5 \| 50,0
T-19226L	13,5	26,25	1481,57	105,66	1.4310	73,8 \| 86,7 \| 75,6 \| 59,1
T-19246L	17,5	26,25	1524,2	147,07	1.4310	86,9 \| 92,6 \| 88,0 \| 80,0
T-19266L	22,5	26,25	1558,44	187,94	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-16926L	19,5	15,4	2014,76	65,2	1.4310	53,7 \| 78,2 \| 56,0 \| 26,8
T-16936L	24	15,4	2052,94	79,84	1.4310	57,3 \| 80,6 \| 59,2 \| 32,2
T-19326L	16	31,5	2459,2	108,73	1.4310	58,8 \| 79,3 \| 60,6 \| 36,7
T-19346L	21	31,5	2533,79	141,5	1.4310	67,1 \| 86,7 \| 68,4 \| 46,3
T-19342L	21	16,5	2533,79	67,02	1.4310	50,1 \| 79,8 \| 48,6 \| 21,9
T-19366L	26	31,5	2582,84	174,18	1.4310	72,3 \| 84,4 \| 76,5 \| 55,9
T-19362L	26	16,5	2582,84	82,51	1.4310	52,1 \| 77,6 \| 52,1 \| 26,5
T-17026L	22	17,6	2909,76	62,37	1.4310	47,4 \| 81,0 \| 43,4 \| 17,8
T-17036L	27	17,6	2964,79	76,16	1.4310	48,0 \| 76,2 \| 46,5 \| 21,3
T-19422L	17,4	19,8	4113,81	45,98	1.4310	38,2 \| 74,1 \| 31,2 \| 9,3
T-19442L	22,4	19,8	4240,2	58,58	1.4310	42,3 \| 81,5 \| 34,0 \| 11,5
T-19446L	22,4	37,8	4240,2	123,72	1.4310	51,7 \| 79,5 \| 51,3 \| 24,2
T-19462L	27,4	19,8	4326,15	71,27	1.4310	42,1 \| 75,7 \| 37,0 \| 13,7
T-19502L	17,5	22	5491,74	41,2	1.4310	35,4 \| 74,7 \| 25,1 \| 6,2
T-19522L	22,5	22	5673,53	52,48	1.4310	39,2 \| 82,1 \| 27,7 \| 7,7

Anzahl der ähnlichen Metallfedern: 20

Zolltarifnummer: 73202089; Schenkelfeder T-19266L

Ursprungsland: DE, German; Schenkelfeder T-19266L
