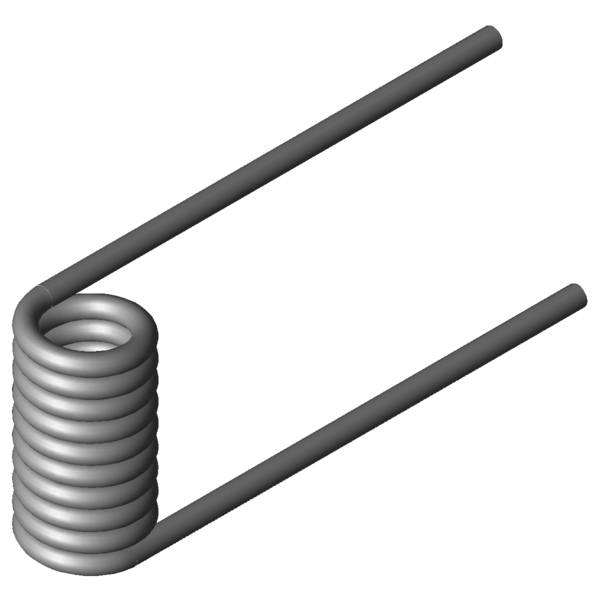

FormelzeichenWertEinheitBeschreibung
Material
1.4310
-
Werkstoffart
Windungsrichtung
Links
-
Windungsrichtung links oder rechts
Schenkelstellung
180
Grad
Schenkelstellung unbelastet
alpha1
-
Grad
Drehwinkel vorgespannt
F1
-
N
Kraft der Feder vorgespannt
M1
-
Nmm
Drehmoment der Feder vorgespannt
alpha2
-
Grad
Drehwinkel gespannt
F2
-
N
Kraft der Feder gespannt
M2
-
Nmm
Drehmoment der Feder gespannt
alphah
-
Grad
Arbeitsdrehwinkel
d
3,6
mm
Drahtdurchmesser
Di
12,4
mm
Innerer Windungsdurchmesser
Dd
-
mm
Dorndurchmesser
LsH
-
mm
Schenkellänge des Hebelarmes
LsR
-
mm
Schenkellänge des ruhenden Armes
Lk0
37,8
mm
Länge des Federkörpers
Ls
85
mm
Schenkellängen
RH
-
mm
Hebelarm (Entfernung Mitte Federkörper bis Krafteinleitungspunkt des Hebelarmes)
Mntol
1508,45
Nmm
(+/-) Toleranz höchstes Drehmoment der Federn
Mn
3909,65
Nmm
Größtes Drehmoment der Feder
alphan
70,3
Grad
Größter Drehwinkel der Feder
nt
9,5
Stück
Anzahl der Windungen
Ddmax
11,1
mm
Größter möglicher Dorndurchmesser
Ddmin
9,9
mm
Kleinster möglicher Dorndurchmesser
Ditol
0,32
mm
(+/-) Toleranz innerer Windungsdurchmesser
Gewicht
51,957
g
Gewicht des Artikels
Preisgruppe
M
-
Preisgruppe für diesen Artikel
