Schenkelfeder T-19566R: Edelstahl Ø 4 x 32,5 x 90 mm / 180°

Staffelpreise - Schenkelfeder T-19566R

Bestellmenge Einzelpreis [EUR]
1 6,3100 EUR
2 4,4500 EUR
3 4,2400 EUR
7 3,4500 EUR
17 2,2200 EUR
37 1,7500 EUR
75 1,6000 EUR

Schenkelfeder Kaufen

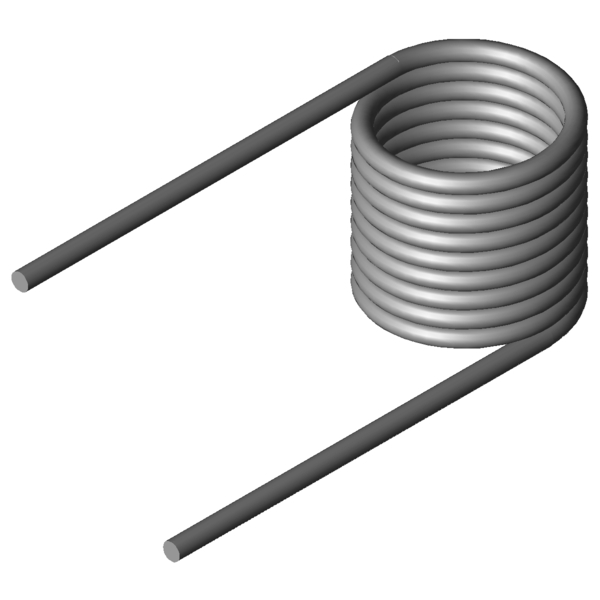

Produktbild Schenkelfeder T-19566R
Produktbild Schenkelfeder T-19566R
Menge: In den Warenkorb legen

Technische Daten - Schenkelfeder T-19566R

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Windungsrichtung Rechts - Windungsrichtung links oder rechts
Schenkelstellung 180 Grad Schenkelstellung unbelastet
alpha1 Grad Drehwinkel vorgespannt
F1 N Kraft der Feder vorgespannt
M1 Nmm Drehmoment der Feder vorgespannt
alpha2 Grad Drehwinkel gespannt
F2 N Kraft der Feder gespannt
M2 Nmm Drehmoment der Feder gespannt
alphah Grad Arbeitsdrehwinkel
d 4 mm Drahtdurchmesser
Di 32,5 mm Innerer Windungsdurchmesser
Dd mm Dorndurchmesser
LsH mm Schenkellänge des Hebelarmes
LsR mm Schenkellänge des ruhenden Armes
Lk0 42 mm Länge des Federkörpers
Ls 90 mm Schenkellängen
RH mm Hebelarm (Entfernung Mitte Federkörper bis Krafteinleitungspunkt des Hebelarmes)
Mntol 1444,09 Nmm (+/-) Toleranz höchstes Drehmoment der Federn
Mn 5888,83 Nmm Größtes Drehmoment der Feder
alphan 158,21 Grad Größter Drehwinkel der Feder
nt 9,5 Stück Anzahl der Windungen
Ddmax 29,2 mm Größter möglicher Dorndurchmesser
Ddmin 26 mm Kleinster möglicher Dorndurchmesser
Ditol 0,72 mm (+/-) Toleranz innerer Windungsdurchmesser
Gewicht 125,7356 g Gewicht des Artikels
Preisgruppe S - Preisgruppe für diesen Artikel
Technische Darstellung Schenkelfeder
Technische Darstellung Schenkelfeder

Datenblatt Schenkelfeder T-19566R: Edelstahl Ø 4 x 32,5 x 90 mm / 180°

Datenblatt pdf-datei herunterladen

Federkennline Schenkelfeder T-19566R: Edelstahl Ø 4 x 32,5 x 90 mm / 180°

Federkennline pdf-datei herunterladen

CAD-Daten Schenkelfeder T-19566R: Edelstahl Ø 4 x 32,5 x 90 mm / 180°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Schenkelfeder T-19566R: Edelstahl Ø 4 x 32,5 x 90 mm / 180°

Kraft-Weg-Berechnung Schenkelfeder T-19566R

Anfrageformular Schenkelfeder T-19566R: Edelstahl Ø 4 x 32,5 x 90 mm / 180°

Anfrageformular Schenkelfeder T-19566R

Ähnliche Schenkelfedern im Umfeld der Schenkelfeder T-19566R: Edelstahl Ø 4 x 32,5 x 90 mm / 180°

Finden Sie nachfolgend ähnliche Schenkelfedern, die sich in Baumaß und Drehmoment von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Schenkelfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich den gespannten Drehwinkel [alpha2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität
Artikelnummer Di (mm) Lk0 (mm) Mn (Nmm) alphan (Grad) Werkstoff Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
T-19266R 22,5 26,25 1558,44 187,94 1.4310 51,7 | 79,5 | 51,3 | 24,2
T-19346R 21 31,5 2533,79 141,5 1.4310 70,9 | 86,8 | 73,6 | 52,2
T-19366R 26 31,5 2582,84 174,18 1.4310 64,5 | 84,3 | 66,0 | 43,3
T-19406R 12,4 37,8 3909,65 70,3 1.4310 73,8 | 85,1 | 74,5 | 61,6
T-19426R 17,4 37,8 4113,81 96,96 1.4310 87,0 | 92,6 | 87,7 | 80,8
T-19446R 22,4 37,8 4240,2 123,72 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-19466R 27,4 37,8 4326,15 150,41 1.4310 89,3 | 93,9 | 90,1 | 83,9
T-19462R 27,4 19,8 4326,15 71,27 1.4310 64,8 | 73,8 | 59,3 | 61,3
T-19506R 17,5 42 5491,74 86,98 1.4310 71,4 | 86,0 | 73,8 | 54,3
T-19526R 22,5 42 5673,53 110,74 1.4310 80,7 | 93,2 | 82,1 | 66,9
T-19546R 27,5 42 5798,12 134,43 1.4310 83,1 | 87,2 | 82,6 | 79,5
T-19542R 27,5 22 5798,12 63,67 1.4310 63,1 | 79,0 | 69,4 | 40,9
T-19566R 32,5 42 5888,83 158,21 1.4310 83,4 | 83,0 | 75,1 | 92,1
T-19741R 20,5 47,25 7210,5 82,78 1.4310 62,0 | 83,8 | 62,9 | 39,3
T-19715R 25,5 24,75 7413,47 48,38 1.4310 49,4 | 77,8 | 48,2 | 22,4
T-19746R 25,5 47,25 7413,5 102,13 1.4310 66,6 | 82,6 | 69,9 | 47,2
T-19724R 30,5 24,75 7558,94 57,55 1.4310 55,3 | 80,6 | 57,1 | 28,3
T-19720R 30,5 15,75 7558,94 31,97 1.4310 46,1 | 73,4 | 49,1 | 15,7
T-19737R 35,5 47,25 7668,33 140,86 1.4310 80,4 | 89,8 | 82,9 | 68,4
T-19733R 35,5 24,75 7668,33 66,72 1.4310 57,2 | 79,8 | 59,5 | 32,4
T-19729R 35,5 15,75 7668,33 37,07 1.4310 46,9 | 72,6 | 50,1 | 18,0
T-19751R 30,5 47,25 8662,8 139,23 1.4310 67,3 | 77,8 | 68,9 | 55,1
T-19811R 20 52,5 9706,06 73,11 1.4310 51,7 | 77,8 | 51,4 | 25,8
T-19825R 28 52,5 10155,28 100,97 1.4310 60,0 | 82,1 | 60,9 | 37,0
T-19821R 28 27,5 10155,28 47,83 1.4310 46,3 | 77,2 | 44,1 | 17,5
T-19836R 36 27,5 10430,68 61,03 1.4310 49,3 | 78,6 | 47,5 | 21,8
T-19832R 36 17,5 10430,68 33,91 1.4310 40,6 | 70,6 | 38,9 | 12,1
T-19855R 44 52,5 10616,8 156,74 1.4310 70,1 | 78,0 | 77,3 | 55,0
Anzahl der ähnlichen Metallfedern: 27

Zolltarifnummer: 73202089; Schenkelfeder T-19566R

Ursprungsland: DE, German; Schenkelfeder T-19566R
