Schenkelfeder T-19702L: Edelstahl Ø 4,5 x 20,5 x 100 mm / 180°

Staffelpreise - Schenkelfeder T-19702L

Bestellmenge	Einzelpreis [EUR]
1	6,3100 EUR
2	4,4500 EUR
3	4,2400 EUR
7	3,4500 EUR
17	2,2200 EUR
37	1,7500 EUR
75	1,6000 EUR

Schenkelfeder Kaufen

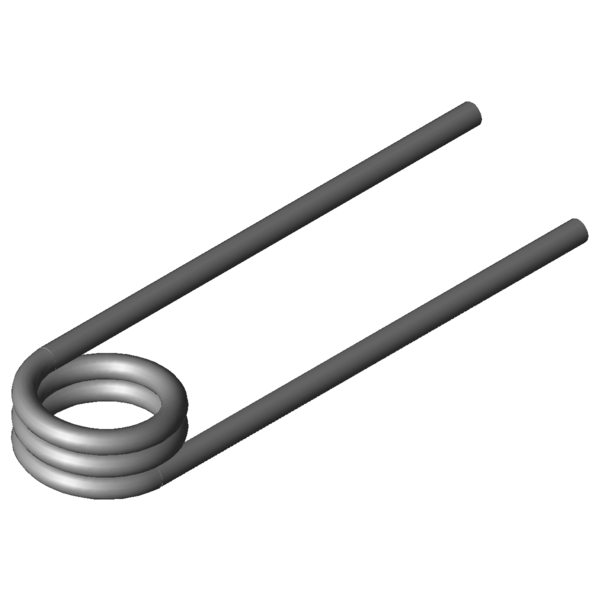

Produktbild Schenkelfeder T-19702L

Menge:Menge: In den Warenkorb legen

Technische Daten - Schenkelfeder T-19702L

Formelzeichen	Wert	Einheit	Beschreibung
Material	1.4310	-	Werkstoffart
Windungsrichtung	Links	-	Windungsrichtung links oder rechts
Schenkelstellung	180	Grad	Schenkelstellung unbelastet
alpha1		Grad	Drehwinkel vorgespannt
F1		N	Kraft der Feder vorgespannt
M1		Nmm	Drehmoment der Feder vorgespannt
alpha2		Grad	Drehwinkel gespannt
F2		N	Kraft der Feder gespannt
M2		Nmm	Drehmoment der Feder gespannt
alphah		Grad	Arbeitsdrehwinkel
d	4,5	mm	Drahtdurchmesser
Di	20,5	mm	Innerer Windungsdurchmesser
Dd		mm	Dorndurchmesser
LsH		mm	Schenkellänge des Hebelarmes
LsR		mm	Schenkellänge des ruhenden Armes
Lk0	15,75	mm	Länge des Federkörpers
Ls	100	mm	Schenkellängen
RH		mm	Hebelarm (Entfernung Mitte Federkörper bis Krafteinleitungspunkt des Hebelarmes)
Mntol	3630,4	Nmm	(+/-) Toleranz höchstes Drehmoment der Federn
Mn	7210,54	Nmm	Größtes Drehmoment der Feder
alphan	21,78	Grad	Größter Drehwinkel der Feder
nt	2,5	Stück	Anzahl der Windungen
Ddmax	18,1	mm	Größter möglicher Dorndurchmesser
Ddmin	14	mm	Kleinster möglicher Dorndurchmesser
Ditol	0,5	mm	(+/-) Toleranz innerer Windungsdurchmesser
Gewicht	49,6982	g	Gewicht des Artikels
Preisgruppe	S	-	Preisgruppe für diesen Artikel

Technische Darstellung Schenkelfeder

Datenblatt Schenkelfeder T-19702L: Edelstahl Ø 4,5 x 20,5 x 100 mm / 180°

Datenblatt pdf-datei herunterladen

Federkennline Schenkelfeder T-19702L: Edelstahl Ø 4,5 x 20,5 x 100 mm / 180°

Federkennline pdf-datei herunterladen

CAD-Daten Schenkelfeder T-19702L: Edelstahl Ø 4,5 x 20,5 x 100 mm / 180°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Schenkelfeder T-19702L: Edelstahl Ø 4,5 x 20,5 x 100 mm / 180°

Kraft-Weg-Berechnung Schenkelfeder T-19702L

Anfrageformular Schenkelfeder T-19702L: Edelstahl Ø 4,5 x 20,5 x 100 mm / 180°

Anfrageformular Schenkelfeder T-19702L

Ähnliche Schenkelfedern im Umfeld der Schenkelfeder T-19702L: Edelstahl Ø 4,5 x 20,5 x 100 mm / 180°

Finden Sie nachfolgend ähnliche Schenkelfedern, die sich in Baumaß und Drehmoment von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Schenkelfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich den gespannten Drehwinkel [alpha2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität

Artikelnummer	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (Grad)	Werkstoff	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
T-16926L	19,5	15,4	2014,76	65,2	1.4310	41,7 \| 85,0 \| 30,7 \| 9,3
T-16922L	19,5	9,8	2014,76	36,22	1.4310	44,7 \| 73,2 \| 44,0 \| 16,8
T-16936L	24	15,4	2052,94	79,84	1.4310	39,1 \| 81,8 \| 27,9 \| 7,8
T-19302L	12	16,5	2364,22	39,15	1.4310	45,3 \| 73,6 \| 44,2 \| 18,2
T-19322L	16	16,5	2459,2	51,53	1.4310	44,2 \| 80,1 \| 38,2 \| 14,4
T-19342L	21	16,5	2533,79	67,02	1.4310	43,9 \| 86,6 \| 33,8 \| 11,4
T-19362L	26	16,5	2582,84	82,51	1.4310	40,3 \| 80,3 \| 31,1 \| 9,5
T-17016L	17	17,6	2827,78	48,59	1.4310	46,9 \| 81,2 \| 42,0 \| 17,6
T-17012L	17	11,2	2827,78	26,99	1.4310	55,6 \| 75,0 \| 60,0 \| 31,6
T-17026L	22	17,6	2909,76	62,37	1.4310	45,4 \| 84,6 \| 37,6 \| 14,1
T-17022L	22	11,2	2909,76	34,65	1.4310	51,8 \| 78,5 \| 51,6 \| 25,4
T-17036L	27	17,6	2964,79	76,16	1.4310	41,8 \| 78,8 \| 34,9 \| 11,8
T-19422L	17,4	19,8	4113,81	45,98	1.4310	53,6 \| 81,5 \| 52,2 \| 27,0
T-19442L	22,4	19,8	4240,2	58,58	1.4310	51,2 \| 83,7 \| 48,0 \| 21,9
T-19702L	20,5	15,75	7210,54	21,78	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-19711L	25,5	15,75	7413,47	26,88	1.4310	88,6 \| 93,5 \| 89,1 \| 83,3
T-19803L	20	17,5	9706,06	19,24	1.4310	79,8 \| 92,5 \| 81,3 \| 65,6

Anzahl der ähnlichen Metallfedern: 16

Zolltarifnummer: 73202089; Schenkelfeder T-19702L

Ursprungsland: DE, German; Schenkelfeder T-19702L
