Zugfeder RZ-023I Edelstahl Ø 0,32 x 2,82 x 11,8 mm / 180°

Staffelpreise - Zugfeder RZ-023I

Bestellmenge	Einzelpreis [EUR]
1	6,2300 EUR
2	3,9200 EUR
3	2,5300 EUR
7	2,1100 EUR
17	1,0500 EUR
37	0,6800 EUR
75	0,5300 EUR
125	0,4970 EUR
175	0,4834 EUR
250	0,4713 EUR
350	0,4452 EUR
450	0,4355 EUR

Zugfeder Kaufen

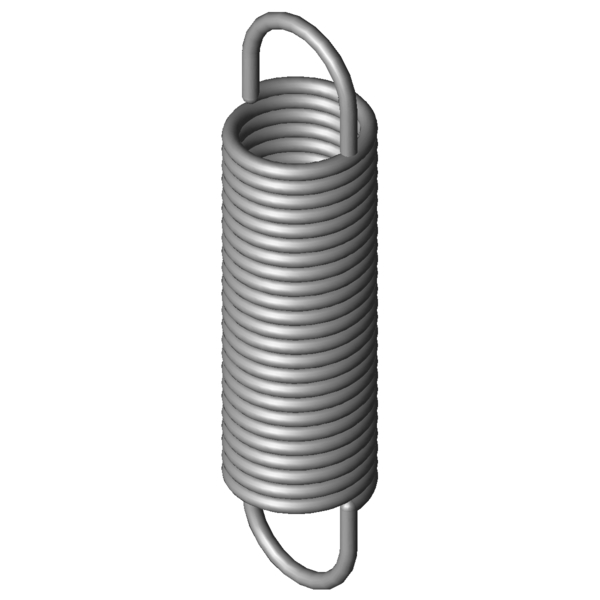

Produktbild Zugfeder RZ-023I

Menge:Menge: In den Warenkorb legen

Technische Daten - Zugfeder RZ-023I

Formelzeichen	Wert	Einheit	Beschreibung
Material	1.4310	-	Werkstoffart
Ösenform	1/1 deutsche	-	Ösenform
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt (Öseninnenkante bis Öseninnenkante)
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder belastet (Öseninnenkante bis Öseninnenkante)
s2		mm	Strecke der Feder gespannt
Ösenstellung	180	°	Ösenstellung (Verdrehwinkel zwischen den beiden Ösen)
d	0,32	mm	Drahtdurchmesser
D		mm	Mittlerer Windungsdurchmesser
De	2,82	mm	Äußerer Windungsdurchmesser
Dh	3,4	mm	Kleinster Hülsendurchmesser
L0	11,8	mm	Länge der unbelasteten Feder (Öseninnenkante bis Öseninnenkante)
Lk	8,16	mm	Länge des unbelasteten Federkörpers mit Vorspannung
Ln	27,89	mm	Größte Länge bei statischer Belastung
sn	16,09	mm	Größter Federweg bei statischer Belastung
Fn	4,111	N	Höchstkraft bei statischer Belastung
n		Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Windungen
Lh	1,82	mm	Abstand der Öseninnkante vom Federkörper
R	0,24	N/mm	Federrate
F0	0,251	N	Innere Vorspannkraft
Fntol	0,35	N	(+/-) Toleranz bei statischer Höchstkraft
L0tol	0,5	mm	(+/-) Toleranz für ungespannte Länge
Detol	0,1	mm	(+/-) Toleranz für äußerer Windungsdurchmesser
Oesttol	28	Grad	Toleranz Ösenstellung
Gewicht	0,1311	g	Gewicht des Artikels
Preisgruppe	ZG	-	Preisgruppe für diesen Artikel

Technische Darstellung Zugfeder

Datenblatt Zugfeder RZ-023I Edelstahl Ø 0,32 x 2,82 x 11,8 mm / 180°

Datenblatt pdf-datei herunterladen

Federkennline Zugfeder RZ-023I Edelstahl Ø 0,32 x 2,82 x 11,8 mm / 180°

Federkennline pdf-datei herunterladen

CAD-Daten Zugfeder RZ-023I Edelstahl Ø 0,32 x 2,82 x 11,8 mm / 180°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Zugfeder RZ-023I Edelstahl Ø 0,32 x 2,82 x 11,8 mm / 180°

Kraft-Weg-Berechnung Zugfeder RZ-023I

Anfrageformular Zugfeder RZ-023I Edelstahl Ø 0,32 x 2,82 x 11,8 mm / 180°

Anfrageformular Zugfeder RZ-023I

Ähnliche Zugfedern im Umfeld der Zugfeder RZ-023I Edelstahl Ø 0,32 x 2,82 x 11,8 mm / 180°

Finden Sie nachfolgend ähnliche Zugfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Zugfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
RZ-2052I	3	13	0,015	1.4310	0,991	75,55	62,55	37,8 \| 82,4 \| 24,9 \| 6,2
RZ-003I	2,7	11,8	0,023	1.4310	1,101	57,44	45,64	42,2 \| 86,1 \| 31,0 \| 9,4
RZ-2051I	3	8,6	0,031	1.4310	0,991	38,77	30,17	42,7 \| 76,5 \| 38,7 \| 12,9
RZ-002I	2,7	8,8	0,037	1.4310	1,101	37,11	28,31	44,9 \| 77,6 \| 41,8 \| 15,2
RZ-008I	3,45	11,2	0,043	1.4310	1,661	48,23	37,03	48,1 \| 84,9 \| 41,9 \| 17,6
RZ-006I	2,2	11	0,044	1.4310	1,341	39,32	28,32	37,4 \| 77,9 \| 27,2 \| 7,0
RZ-012AI	2,75	15,6	0,047	1.4310	2,061	56,47	40,87	38,2 \| 79,5 \| 27,7 \| 7,5
RZ-012I	2,75	13,8	0,055	1.4310	2,061	48,51	34,71	40,5 \| 82,9 \| 29,7 \| 8,8
RZ-011I	2,75	10,1	0,089	1.4310	2,061	31,63	21,53	44,4 \| 81,0 \| 38,1 \| 14,1
RZ-020I	3,52	12,9	0,114	1.4310	3,331	40,43	27,53	69,2 \| 90,5 \| 69,7 \| 47,4
RZ-015I	2,2	12,9	0,117	1.4310	2,551	33,04	20,14	48,7 \| 84,0 \| 43,4 \| 18,7
RZ-023I	2,82	11,8	0,24	1.4310	4,111	27,89	16,09	63,6 \| 91,4 \| 61,5 \| 37,8
RZ-022I	2,82	7,6	0,511	1.4310	4,111	15,15	7,55	69,5 \| 88,1 \| 73,5 \| 46,9
RZ-024JI	2,2	10,8	0,564	1.4310	5,171	19,35	8,55	87,7 \| 88,5 \| 85,3 \| 89,4
RZ-035I	2,9	13,7	0,585	1.4310	7,551	25,57	11,87	88,3 \| 88,4 \| 82,5 \| 94,0
RZ-024ABI	2,5	12,2	0,612	1.4310	6,421	21,69	9,49	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-024AAI	2,5	8,9	0,967	1.4310	6,421	14,91	6,01	78,7 \| 91,0 \| 81,7 \| 63,3
RZ-036UI	3,2	11,3	1,114	1.4310	9,611	19,15	7,85	71,2 \| 83,6 \| 74,8 \| 55,3
RZ-034I	2,9	8,5	1,247	1.4310	7,551	14,07	5,57	67,9 \| 82,0 \| 71,9 \| 49,9
RZ-046I	3,7	10,8	1,451	1.4310	11,31	17,99	7,19	44,7 \| 77,2 \| 40,5 \| 16,2
RZ-036TI	3,2	8,6	1,814	1.4310	9,611	13,41	4,81	42,2 \| 77,4 \| 36,3 \| 12,8
RZ-051RI	3,5	13,2	2,011	1.4310	15,59	20,2	7	40,8 \| 76,0 \| 34,9 \| 11,5
RZ-049I	3	9,7	3,043	1.4310	13,66	13,87	4,17	48,1 \| 78,3 \| 45,5 \| 20,7
RZ-051E-02I	2,5	13,4	3,335	1.4310	15,96	17,77	4,37	49,8 \| 87,7 \| 43,1 \| 18,5
RZ-064I	3,8	12,3	3,76	1.4310	21,21	17,51	5,21	35,3 \| 73,6 \| 25,9 \| 6,3
RZ-051VI	2,8	12,1	4,532	1.4310	18,9	15,78	3,68	44,7 \| 84,6 \| 36,4 \| 13,2
RZ-051E-01I	2,5	10,4	4,714	1.4310	15,96	13,49	3,09	45,1 \| 85,7 \| 36,4 \| 13,1

Anzahl der ähnlichen Metallfedern: 26

Zolltarifnummer: 73202085; Zugfeder RZ-023I

Ursprungsland: DE, German; Zugfeder RZ-023I
