Zugfeder RZ-024ACX Edelstahl Ø 0,36 x 2,5 x 17,6 mm / 270°

Staffelpreise - Zugfeder RZ-024ACX

Bestellmenge Einzelpreis [EUR]
1 6,3400 EUR
2 3,9900 EUR
3 2,6300 EUR
7 2,1900 EUR
17 1,1200 EUR
37 0,7600 EUR
75 0,5700 EUR
125 0,5339 EUR
175 0,5280 EUR
250 0,5147 EUR
350 0,4963 EUR
450 0,4768 EUR

Zugfeder Kaufen

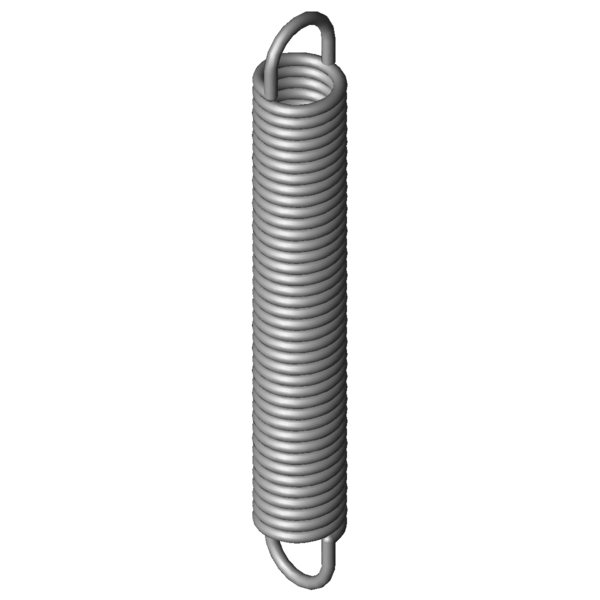

Produktbild Zugfeder RZ-024ACX
Produktbild Zugfeder RZ-024ACX
Menge: In den Warenkorb legen

Technische Daten - Zugfeder RZ-024ACX

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Ösenform 1/1 deutsche - Ösenform
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt (Öseninnenkante bis Öseninnenkante)
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder belastet (Öseninnenkante bis Öseninnenkante)
s2 mm Strecke der Feder gespannt
Ösenstellung 270 ° Ösenstellung (Verdrehwinkel zwischen den beiden Ösen)
d 0,36 mm Drahtdurchmesser
D mm Mittlerer Windungsdurchmesser
De 2,5 mm Äußerer Windungsdurchmesser
Dh 3,2 mm Kleinster Hülsendurchmesser
L0 17,6 mm Länge der unbelasteten Feder (Öseninnenkante bis Öseninnenkante)
Lk 14,67 mm Länge des unbelasteten Federkörpers mit Vorspannung
Ln 33 mm Größte Länge bei statischer Belastung
sn 15,4 mm Größter Federweg bei statischer Belastung
Fn 6,421 N Höchstkraft bei statischer Belastung
n Stück Anzahl der federnden Windungen
nt Stück Anzahl der Windungen
Lh 1,46 mm Abstand der Öseninnkante vom Federkörper
R 0,377 N/mm Federrate
F0 0,611 N Innere Vorspannkraft
Fntol 0,62 N (+/-) Toleranz bei statischer Höchstkraft
L0tol 0,6 mm (+/-) Toleranz für ungespannte Länge
Detol 0,1 mm (+/-) Toleranz für äußerer Windungsdurchmesser
Oesttol 35 Grad Toleranz Ösenstellung
Gewicht 0,2246 g Gewicht des Artikels
Preisgruppe ZH - Preisgruppe für diesen Artikel
Technische Darstellung Zugfeder
Technische Darstellung Zugfeder

Datenblatt Zugfeder RZ-024ACX Edelstahl Ø 0,36 x 2,5 x 17,6 mm / 270°

Datenblatt pdf-datei herunterladen

Federkennline Zugfeder RZ-024ACX Edelstahl Ø 0,36 x 2,5 x 17,6 mm / 270°

Federkennline pdf-datei herunterladen

CAD-Daten Zugfeder RZ-024ACX Edelstahl Ø 0,36 x 2,5 x 17,6 mm / 270°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Zugfeder RZ-024ACX Edelstahl Ø 0,36 x 2,5 x 17,6 mm / 270°

Kraft-Weg-Berechnung Zugfeder RZ-024ACX

Anfrageformular Zugfeder RZ-024ACX Edelstahl Ø 0,36 x 2,5 x 17,6 mm / 270°

Anfrageformular Zugfeder RZ-024ACX

Ähnliche Zugfedern im Umfeld der Zugfeder RZ-024ACX Edelstahl Ø 0,36 x 2,5 x 17,6 mm / 270°

Finden Sie nachfolgend ähnliche Zugfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Zugfedern in einem anderen Werkstoff

Die nachfolgende Zugfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
RZ-024ACX 1.4310 0,36 2,5 17,6 6,421 33 15,4 0,377 41,1 | 83,8 | 30,2 | 9,1
Z-024ACX EN 10270-1 0,36 2,5 17,6 8,051 34,13 16,53 0,439 90,7 | 100,0 | 86,5 | 85,6
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Zugfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
RZ-012X 2,75 13,8 0,055 1.4310 2,061 48,73 34,93 79,0 | 90,5 | 82,2 | 64,4
RZ-015EX 2,2 22,4 0,059 1.4310 2,551 62,04 39,64 44,5 | 78,7 | 39,3 | 15,4
RZ-015DX 2,2 20,4 0,066 1.4310 2,551 55,96 35,56 72,5 | 91,5 | 73,2 | 52,9
RZ-015CX 2,2 18,4 0,075 1.4310 2,551 49,88 31,48 69,3 | 91,8 | 69,4 | 46,9
RZ-015BX 2,2 16,4 0,086 1.4310 2,551 43,8 27,4 51,3 | 83,5 | 48,0 | 22,3
RZ-015AX 2,2 14,7 0,099 1.4310 2,551 38,53 23,83 52,7 | 80,3 | 52,2 | 25,7
RZ-024BX 2,82 21,1 0,109 1.4310 4,111 56,41 35,31 59,8 | 89,0 | 57,6 | 32,6
RZ-015X 2,2 12,9 0,116 1.4310 2,551 33,16 20,26 55,0 | 76,9 | 57,9 | 30,2
RZ-024AX 2,82 18,9 0,126 1.4310 4,111 49,61 30,71 57,6 | 91,2 | 53,4 | 28,4
RZ-024X 2,82 16,6 0,148 1.4310 4,111 42,71 26,11 53,5 | 87,2 | 49,1 | 24,1
RZ-024LX 2,2 22 0,231 1.4310 5,171 42,85 20,85 45,5 | 82,0 | 39,1 | 15,3
RZ-024ADX 2,5 24,8 0,251 1.4310 6,421 47,95 23,15 80,0 | 90,3 | 83,3 | 66,5
RZ-024KX 2,2 15,6 0,347 1.4310 5,171 29,47 13,87 87,7 | 88,5 | 85,3 | 89,4
RZ-036X 2,9 19,7 0,361 1.4310 7,551 38,96 19,26 42,1 | 85,1 | 31,4 | 9,7
RZ-024ACX 2,5 17,6 0,377 1.4310 6,421 33 15,4 41,1 | 83,8 | 30,2 | 9,1
RZ-035X 2,9 13,7 0,579 1.4310 7,551 25,69 11,99 77,4 | 84,7 | 81,4 | 66,2
RZ-024ABX 2,5 12,2 0,606 1.4310 6,421 21,79 9,59 77,7 | 89,8 | 81,1 | 62,3
RZ-036VX 3,2 15,4 0,697 1.4310 9,611 27,94 12,54 70,1 | 81,9 | 74,1 | 54,4
RZ-050X 3 16,2 1,414 1.4310 13,66 25,18 8,98 54,2 | 82,5 | 52,7 | 27,4
RZ-051E-04X 2,5 21,9 1,81 1.4310 15,96 29,9 8 50,4 | 84,1 | 46,1 | 20,9
RZ-051E-03X 2,5 17,4 2,377 1.4310 15,96 23,53 6,13 48,8 | 90,3 | 40,0 | 16,0
RZ-051WX 2,8 17 2,841 1.4310 18,9 22,88 5,88 44,3 | 83,8 | 36,1 | 13,0
RZ-051E-02X 2,5 13,4 3,293 1.4310 15,96 17,82 4,42 42,9 | 82,7 | 34,5 | 11,5
RZ-066E-03X 3 17,8 4,552 1.4310 25,9 22,94 5,14 39,0 | 79,8 | 29,1 | 8,3
RZ-051E-01X 2,5 10,4 4,631 1.4310 15,96 13,54 3,14 38,5 | 77,0 | 30,3 | 8,2
Anzahl der ähnlichen Metallfedern: 24

Zolltarifnummer: 73202085; Zugfeder RZ-024ACX

Ursprungsland: DE, German; Zugfeder RZ-024ACX
