Zugfeder RZ-024ADI Edelstahl Ø 0,36 x 2,5 x 24,8 mm / 180°

Staffelpreise - Zugfeder RZ-024ADI

Bestellmenge Einzelpreis [EUR]
1 6,3400 EUR
2 3,9900 EUR
3 2,6300 EUR
7 2,1900 EUR
17 1,1200 EUR
37 0,7600 EUR
75 0,5700 EUR
125 0,5339 EUR
175 0,5280 EUR
250 0,5147 EUR
350 0,4963 EUR
450 0,4768 EUR

Zugfeder Kaufen

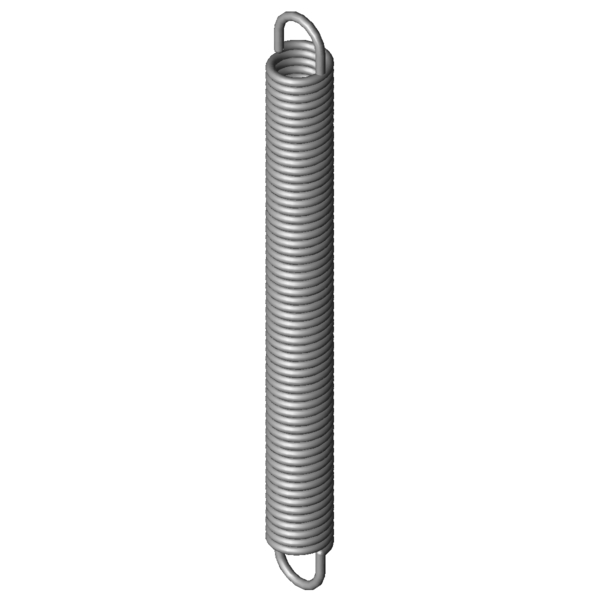

Produktbild Zugfeder RZ-024ADI
Produktbild Zugfeder RZ-024ADI
Menge: In den Warenkorb legen

Technische Daten - Zugfeder RZ-024ADI

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Ösenform 1/1 deutsche - Ösenform
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt (Öseninnenkante bis Öseninnenkante)
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder belastet (Öseninnenkante bis Öseninnenkante)
s2 mm Strecke der Feder gespannt
Ösenstellung 180 ° Ösenstellung (Verdrehwinkel zwischen den beiden Ösen)
d 0,36 mm Drahtdurchmesser
D mm Mittlerer Windungsdurchmesser
De 2,5 mm Äußerer Windungsdurchmesser
Dh 3,2 mm Kleinster Hülsendurchmesser
L0 24,8 mm Länge der unbelasteten Feder (Öseninnenkante bis Öseninnenkante)
Lk 21,78 mm Länge des unbelasteten Federkörpers mit Vorspannung
Ln 47,86 mm Größte Länge bei statischer Belastung
sn 23,06 mm Größter Federweg bei statischer Belastung
Fn 6,421 N Höchstkraft bei statischer Belastung
n Stück Anzahl der federnden Windungen
nt Stück Anzahl der Windungen
Lh 1,51 mm Abstand der Öseninnkante vom Federkörper
R 0,252 N/mm Federrate
F0 0,611 N Innere Vorspannkraft
Fntol 0,58 N (+/-) Toleranz bei statischer Höchstkraft
L0tol 0,6 mm (+/-) Toleranz für ungespannte Länge
Detol 0,1 mm (+/-) Toleranz für äußerer Windungsdurchmesser
Oesttol 42 Grad Toleranz Ösenstellung
Gewicht 0,3314 g Gewicht des Artikels
Preisgruppe ZH - Preisgruppe für diesen Artikel
Technische Darstellung Zugfeder
Technische Darstellung Zugfeder

Datenblatt Zugfeder RZ-024ADI Edelstahl Ø 0,36 x 2,5 x 24,8 mm / 180°

Datenblatt pdf-datei herunterladen

Federkennline Zugfeder RZ-024ADI Edelstahl Ø 0,36 x 2,5 x 24,8 mm / 180°

Federkennline pdf-datei herunterladen

CAD-Daten Zugfeder RZ-024ADI Edelstahl Ø 0,36 x 2,5 x 24,8 mm / 180°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Zugfeder RZ-024ADI Edelstahl Ø 0,36 x 2,5 x 24,8 mm / 180°

Kraft-Weg-Berechnung Zugfeder RZ-024ADI

Anfrageformular Zugfeder RZ-024ADI Edelstahl Ø 0,36 x 2,5 x 24,8 mm / 180°

Anfrageformular Zugfeder RZ-024ADI

Ähnliche Zugfedern im Umfeld der Zugfeder RZ-024ADI Edelstahl Ø 0,36 x 2,5 x 24,8 mm / 180°

Finden Sie nachfolgend ähnliche Zugfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Zugfedern in einem anderen Werkstoff

Die nachfolgende Zugfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
RZ-024ADI 1.4310 0,36 2,5 24,8 6,421 47,86 23,06 0,252 100,0 | 100,0 | 100,0 | 100,0
Z-024ADI EN 10270-1 0,36 2,5 24,8 8,051 49,54 24,74 0,293 90,7 | 100,0 | 86,5 | 85,6
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Zugfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
RZ-012CI 2,75 19,3 0,036 1.4310 2,061 73,35 54,05 43,5 | 79,4 | 37,4 | 13,7
RZ-012BI 2,75 17,3 0,041 1.4310 2,061 64,32 47,02 44,3 | 76,7 | 40,6 | 15,7
RZ-021CI 3,52 24,8 0,046 1.4310 3,331 93,91 69,11 48,9 | 86,6 | 42,6 | 17,3
RZ-015EI 2,2 22,4 0,059 1.4310 2,551 61,91 39,51 51,6 | 82,6 | 49,0 | 23,2
RZ-015DI 2,2 20,4 0,066 1.4310 2,551 55,83 35,43 52,7 | 79,9 | 52,4 | 25,9
RZ-015CI 2,2 18,4 0,075 1.4310 2,551 49,75 31,35 54,4 | 77,2 | 56,6 | 29,2
RZ-024EI 2,82 28,8 0,076 1.4310 4,111 79,71 50,91 57,2 | 87,9 | 54,7 | 29,0
RZ-024DI 2,82 26,2 0,084 1.4310 4,111 71,85 45,65 60,1 | 90,7 | 57,3 | 32,3
RZ-024CI 2,82 23,7 0,095 1.4310 4,111 64,1 40,4 62,7 | 91,0 | 60,6 | 36,5
RZ-024BI 2,82 21,1 0,11 1.4310 4,111 56,24 35,14 64,8 | 87,5 | 64,8 | 42,0
RZ-024AI 2,82 18,9 0,126 1.4310 4,111 49,45 30,55 67,6 | 84,6 | 69,8 | 48,3
RZ-036DI 2,9 31,7 0,206 1.4310 7,551 65,38 33,68 80,7 | 84,8 | 76,8 | 80,5
RZ-024LI 2,2 22 0,232 1.4310 5,171 42,77 20,77 87,7 | 88,5 | 85,3 | 89,4
RZ-036CI 2,9 28,5 0,233 1.4310 7,551 58,3 29,8 86,7 | 87,7 | 81,2 | 91,0
RZ-024ADI 2,5 24,8 0,252 1.4310 6,421 47,86 23,06 100,0 | 100,0 | 100,0 | 100,0
RZ-036BI 2,9 25,3 0,268 1.4310 7,551 51,22 25,92 91,3 | 91,4 | 87,0 | 95,6
RZ-036AI 2,9 22,6 0,308 1.4310 7,551 45,13 22,53 87,9 | 89,1 | 91,4 | 83,1
RZ-036I 2,9 19,7 0,363 1.4310 7,551 38,84 19,14 79,9 | 85,2 | 84,0 | 70,6
RZ-024ACI 2,5 17,6 0,38 1.4310 6,421 32,91 15,31 80,0 | 90,3 | 83,2 | 66,4
RZ-036WI 3,2 22,1 0,437 1.4310 9,611 42,11 20,01 72,4 | 82,4 | 76,8 | 58,0
RZ-051AI 3 28 0,722 1.4310 13,66 45,73 17,73 59,8 | 81,3 | 61,9 | 36,1
RZ-051I 3 23,7 0,886 1.4310 13,66 38,03 14,33 55,8 | 83,6 | 54,6 | 29,2
RZ-051XI 2,8 25,3 1,779 1.4310 18,9 34,69 9,39 45,1 | 84,3 | 37,3 | 13,8
RZ-051E-04I 2,5 21,9 1,823 1.4310 15,96 29,9 8 46,1 | 86,8 | 37,5 | 14,0
RZ-051E-03I 2,5 17,4 2,399 1.4310 15,96 23,47 6,07 41,5 | 80,7 | 33,3 | 10,6
RZ-051WI 2,8 17 2,868 1.4310 18,9 22,82 5,82 37,5 | 74,4 | 29,6 | 8,6
RZ-066E-04I 3 23,5 3,286 1.4310 25,9 30,6 7,1 37,9 | 78,4 | 27,8 | 7,6
Anzahl der ähnlichen Metallfedern: 26

Zolltarifnummer: 73202085; Zugfeder RZ-024ADI

Ursprungsland: DE, German; Zugfeder RZ-024ADI
