Zugfeder RZ-024HX Edelstahl Ø 0,32 x 2,2 x 7,9 mm / 270°

Staffelpreise - Zugfeder RZ-024HX

Bestellmenge Einzelpreis [EUR]
1 6,2300 EUR
2 3,9200 EUR
3 2,5300 EUR
7 2,1100 EUR
17 1,0500 EUR
37 0,6800 EUR
75 0,5300 EUR
125 0,4970 EUR
175 0,4834 EUR
250 0,4713 EUR
350 0,4452 EUR
450 0,4355 EUR

Zugfeder Kaufen

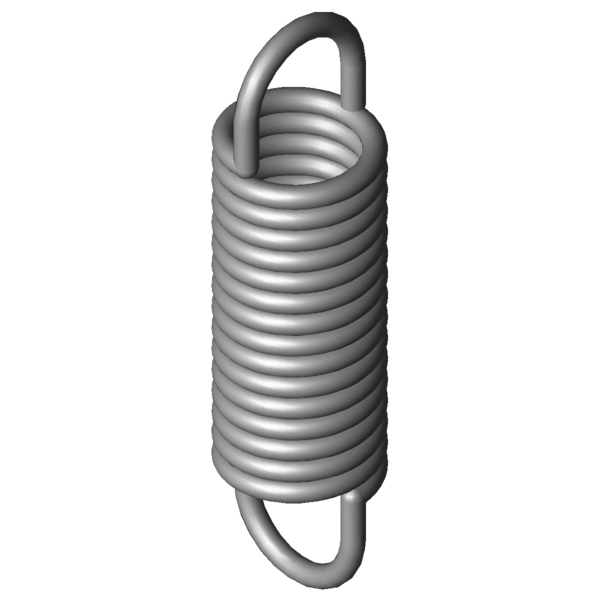

Produktbild Zugfeder RZ-024HX
Produktbild Zugfeder RZ-024HX
Menge: In den Warenkorb legen

Technische Daten - Zugfeder RZ-024HX

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Ösenform 1/1 deutsche - Ösenform
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt (Öseninnenkante bis Öseninnenkante)
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder belastet (Öseninnenkante bis Öseninnenkante)
s2 mm Strecke der Feder gespannt
Ösenstellung 270 ° Ösenstellung (Verdrehwinkel zwischen den beiden Ösen)
d 0,32 mm Drahtdurchmesser
D mm Mittlerer Windungsdurchmesser
De 2,2 mm Äußerer Windungsdurchmesser
Dh 2,8 mm Kleinster Hülsendurchmesser
L0 7,9 mm Länge der unbelasteten Feder (Öseninnenkante bis Öseninnenkante)
Lk 5,36 mm Länge des unbelasteten Federkörpers mit Vorspannung
Ln 13,4 mm Größte Länge bei statischer Belastung
sn 5,5 mm Größter Federweg bei statischer Belastung
Fn 5,171 N Höchstkraft bei statischer Belastung
n Stück Anzahl der federnden Windungen
nt Stück Anzahl der Windungen
Lh 1,27 mm Abstand der Öseninnkante vom Federkörper
R 0,877 N/mm Federrate
F0 0,351 N Innere Vorspannkraft
Fntol 0,63 N (+/-) Toleranz bei statischer Höchstkraft
L0tol 0,5 mm (+/-) Toleranz für ungespannte Länge
Detol 0,1 mm (+/-) Toleranz für äußerer Windungsdurchmesser
Oesttol 22 Grad Toleranz Ösenstellung
Gewicht 0,0657 g Gewicht des Artikels
Preisgruppe ZG - Preisgruppe für diesen Artikel
Technische Darstellung Zugfeder
Technische Darstellung Zugfeder

Datenblatt Zugfeder RZ-024HX Edelstahl Ø 0,32 x 2,2 x 7,9 mm / 270°

Datenblatt pdf-datei herunterladen

Federkennline Zugfeder RZ-024HX Edelstahl Ø 0,32 x 2,2 x 7,9 mm / 270°

Federkennline pdf-datei herunterladen

CAD-Daten Zugfeder RZ-024HX Edelstahl Ø 0,32 x 2,2 x 7,9 mm / 270°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Zugfeder RZ-024HX Edelstahl Ø 0,32 x 2,2 x 7,9 mm / 270°

Kraft-Weg-Berechnung Zugfeder RZ-024HX

Anfrageformular Zugfeder RZ-024HX Edelstahl Ø 0,32 x 2,2 x 7,9 mm / 270°

Anfrageformular Zugfeder RZ-024HX

Ähnliche Zugfedern im Umfeld der Zugfeder RZ-024HX Edelstahl Ø 0,32 x 2,2 x 7,9 mm / 270°

Finden Sie nachfolgend ähnliche Zugfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Zugfedern in einem anderen Werkstoff

Die nachfolgende Zugfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
RZ-024HX 1.4310 0,32 2,2 7,9 5,171 13,4 5,5 0,877 100,0 | 100,0 | 100,0 | 100,0
Z-024HX EN 10270-1 0,32 2,2 7,9 6,491 13,84 5,94 1,021 90,7 | 100,0 | 86,1 | 86,0
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Zugfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
RZ-005X 2,2 8 0,071 1.4310 1,341 25,75 17,75 41,2 | 87,1 | 28,5 | 8,0
RZ-001X 2,7 6,2 0,076 1.4310 1,101 19,78 13,58 37,9 | 74,2 | 30,9 | 8,6
RZ-011X 2,75 10,1 0,088 1.4310 2,061 31,85 21,75 44,1 | 78,0 | 39,3 | 15,1
RZ-007X 3,45 7,9 0,089 1.4310 1,661 25,66 17,76 45,4 | 80,2 | 41,2 | 14,9
RZ-015X 2,2 12,9 0,116 1.4310 2,551 33,16 20,26 43,8 | 79,8 | 38,2 | 13,4
RZ-014X 2,2 9,2 0,186 1.4310 2,551 21,82 12,62 52,0 | 88,0 | 46,5 | 21,5
RZ-010X 2,75 6,8 0,186 1.4310 2,061 17,13 10,33 49,7 | 81,4 | 46,5 | 21,2
RZ-023X 2,82 11,8 0,237 1.4310 4,111 28,06 16,26 55,1 | 81,7 | 56,7 | 26,9
RZ-019X 3,52 8,7 0,238 1.4310 3,331 21,9 13,2 64,7 | 89,5 | 64,3 | 40,3
RZ-004X 2,2 4,4 0,259 1.4310 1,341 9,24 4,84 53,1 | 72,7 | 57,0 | 29,5
RZ-013X 2,2 5,9 0,392 1.4310 2,551 11,89 5,99 66,7 | 84,3 | 70,6 | 45,3
RZ-022X 2,82 7,6 0,5 1.4310 4,111 15,32 7,72 74,5 | 91,4 | 75,4 | 56,6
RZ-024JX 2,2 10,8 0,558 1.4310 5,171 19,44 8,64 78,8 | 91,0 | 81,8 | 63,7
RZ-024ABX 2,5 12,2 0,606 1.4310 6,421 21,79 9,59 73,6 | 80,5 | 68,9 | 71,2
RZ-024HX 2,2 7,9 0,877 1.4310 5,171 13,4 5,5 100,0 | 100,0 | 100,0 | 100,0
RZ-024AAX 2,5 8,9 0,952 1.4310 6,421 15 6,1 74,2 | 84,1 | 79,1 | 59,6
RZ-034X 2,9 8,5 1,22 1.4310 7,551 14,19 5,69 68,9 | 89,7 | 69,8 | 47,2
RZ-024GX 2,2 6 1,416 1.4310 5,171 9,4 3,4 78,2 | 92,0 | 80,9 | 61,8
RZ-024ZX 2,5 6,8 1,538 1.4310 6,421 10,58 3,78 72,5 | 87,7 | 74,6 | 55,3
RZ-036TX 3,2 8,6 1,769 1.4310 9,611 13,54 4,94 59,5 | 89,1 | 57,2 | 32,2
RZ-024FX 2,2 4,7 2,401 1.4310 5,171 6,71 2,01 63,8 | 86,5 | 68,3 | 36,5
RZ-024YX 2,5 5,3 2,608 1.4310 6,421 7,53 2,23 58,2 | 81,3 | 60,5 | 32,7
RZ-049X 3 9,7 2,976 1.4310 13,66 13,96 4,26 50,4 | 87,4 | 44,2 | 19,5
RZ-036SX 3,2 6,8 2,998 1.4310 9,611 9,71 2,91 52,4 | 75,3 | 53,4 | 28,5
RZ-051E-01X 2,5 10,4 4,631 1.4310 15,96 13,54 3,14 46,4 | 76,0 | 44,7 | 18,5
RZ-051UX 2,8 8,7 7,213 1.4310 18,9 11,02 2,32 38,7 | 80,4 | 28,1 | 7,7
RZ-066E-01X 3 9 11,839 1.4310 25,9 10,98 1,98 35,7 | 80,2 | 22,0 | 4,8
Anzahl der ähnlichen Metallfedern: 26

Zolltarifnummer: 73202085; Zugfeder RZ-024HX

Ursprungsland: DE, German; Zugfeder RZ-024HX
