Zugfeder RZ-024MX Edelstahl Ø 0,36 x 6 x 11 mm / 270°

Staffelpreise - Zugfeder RZ-024MX

Bestellmenge Einzelpreis [EUR]
1 7,9200 EUR
2 5,1000 EUR
3 3,9200 EUR
7 2,6700 EUR
17 2,3400 EUR
37 2,0200 EUR
75 1,7400 EUR
125 1,4120 EUR
175 1,2970 EUR
250 1,0620 EUR
350 0,8366 EUR
450 0,7310 EUR

Zugfeder Kaufen

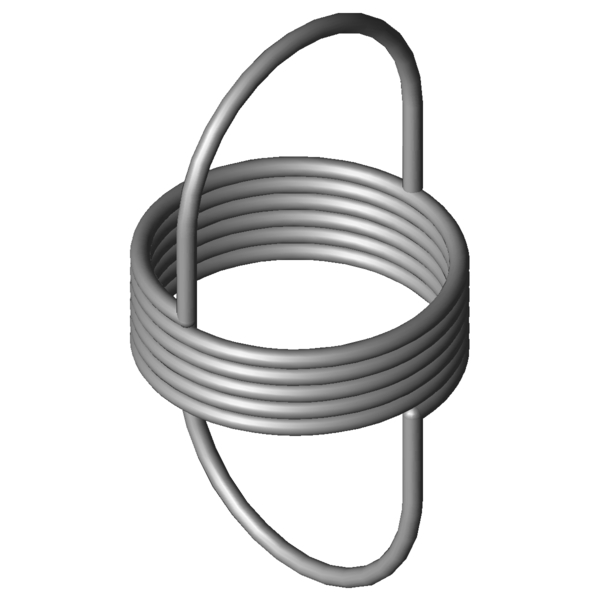

Produktbild Zugfeder RZ-024MX
Produktbild Zugfeder RZ-024MX
Menge: In den Warenkorb legen

Technische Daten - Zugfeder RZ-024MX

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Ösenform 1/1 deutsche - Ösenform
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt (Öseninnenkante bis Öseninnenkante)
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder belastet (Öseninnenkante bis Öseninnenkante)
s2 mm Strecke der Feder gespannt
Ösenstellung 270 ° Ösenstellung (Verdrehwinkel zwischen den beiden Ösen)
d 0,36 mm Drahtdurchmesser
D mm Mittlerer Windungsdurchmesser
De 6 mm Äußerer Windungsdurchmesser
Dh 6,9 mm Kleinster Hülsendurchmesser
L0 11 mm Länge der unbelasteten Feder (Öseninnenkante bis Öseninnenkante)
Lk 2,43 mm Länge des unbelasteten Federkörpers mit Vorspannung
Ln 29,65 mm Größte Länge bei statischer Belastung
sn 18,65 mm Größter Federweg bei statischer Belastung
Fn 2,791 N Höchstkraft bei statischer Belastung
n Stück Anzahl der federnden Windungen
nt Stück Anzahl der Windungen
Lh 4,28 mm Abstand der Öseninnkante vom Federkörper
R 0,142 N/mm Federrate
F0 0,131 N Innere Vorspannkraft
Fntol 0,44 N (+/-) Toleranz bei statischer Höchstkraft
L0tol 0,6 mm (+/-) Toleranz für ungespannte Länge
Detol 0,3 mm (+/-) Toleranz für äußerer Windungsdurchmesser
Oesttol 22 Grad Toleranz Ösenstellung
Gewicht 0,107 g Gewicht des Artikels
Preisgruppe ZB - Preisgruppe für diesen Artikel
Technische Darstellung Zugfeder
Technische Darstellung Zugfeder

Datenblatt Zugfeder RZ-024MX Edelstahl Ø 0,36 x 6 x 11 mm / 270°

Datenblatt pdf-datei herunterladen

Federkennline Zugfeder RZ-024MX Edelstahl Ø 0,36 x 6 x 11 mm / 270°

Federkennline pdf-datei herunterladen

CAD-Daten Zugfeder RZ-024MX Edelstahl Ø 0,36 x 6 x 11 mm / 270°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Zugfeder RZ-024MX Edelstahl Ø 0,36 x 6 x 11 mm / 270°

Kraft-Weg-Berechnung Zugfeder RZ-024MX

Anfrageformular Zugfeder RZ-024MX Edelstahl Ø 0,36 x 6 x 11 mm / 270°

Anfrageformular Zugfeder RZ-024MX

Ähnliche Zugfedern im Umfeld der Zugfeder RZ-024MX Edelstahl Ø 0,36 x 6 x 11 mm / 270°

Finden Sie nachfolgend ähnliche Zugfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Zugfedern in einem anderen Werkstoff

Die nachfolgende Zugfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
RZ-024MX 1.4310 0,36 6 11 2,791 29,65 18,65 0,142 100,0 | 100,0 | 100,0 | 100,0
Z-024MX EN 10270-1 0,36 6 11 3,501 31,1 20,1 0,166 90,7 | 100,0 | 86,3 | 85,9
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Zugfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
RZ-006GX 5 12,7 0,015 1.4310 1,08 81,63 68,93 41,0 | 79,8 | 32,9 | 10,5
RZ-006FX 5 10 0,033 1.4310 1,08 42,41 32,41 50,5 | 81,2 | 48,1 | 22,3
RZ-006CX 4,2 10,2 0,035 1.4310 1,371 48,18 37,98 50,2 | 77,4 | 49,1 | 24,1
RZ-015HX 5,5 13,2 0,042 1.4310 2,161 63,24 50,04 58,1 | 88,0 | 57,3 | 28,9
RZ-024OX 6 14,6 0,052 1.4310 2,791 65,69 51,09 65,5 | 91,8 | 68,3 | 36,5
RZ-015GX 5,5 11,3 0,068 1.4310 2,161 42,28 30,98 69,4 | 92,6 | 68,8 | 46,6
RZ-024NX 6 12,4 0,084 1.4310 2,791 44,02 31,62 78,2 | 96,2 | 79,5 | 59,0
RZ-015FX 5,5 10 0,115 1.4310 2,161 28,27 18,27 85,7 | 90,5 | 87,7 | 79,0
RZ-016X 4,32 10 0,122 1.4310 2,731 31,23 21,23 87,6 | 83,9 | 92,8 | 86,0
RZ-024AEX 7 12,7 0,136 1.4310 3,251 35,82 23,12 88,2 | 87,4 | 83,3 | 94,0
RZ-024MX 6 11 0,142 1.4310 2,791 29,65 18,65 100,0 | 100,0 | 100,0 | 100,0
RZ-025X 5,4 12,5 0,153 1.4310 4,191 38,46 25,96 83,7 | 89,3 | 69,2 | 92,7
RZ-024UX 4 11,4 0,193 1.4310 4,131 31,76 20,36 80,4 | 87,7 | 79,6 | 73,8
RZ-025AX 5,4 11,8 0,205 1.4310 4,191 31,1 19,3 80,5 | 91,1 | 81,6 | 68,9
RZ-028X 4,4 10,9 0,298 1.4310 5,101 27,13 16,23 68,7 | 87,5 | 70,9 | 47,6
RZ-040AX 5,5 14,2 0,343 1.4310 7,781 35,4 21,2 61,0 | 80,4 | 61,9 | 40,8
RZ-040X 5,5 13,7 0,372 1.4310 7,781 33,24 19,54 61,5 | 81,3 | 65,7 | 37,6
RZ-036NX 5 11,5 0,39 1.4310 6,321 26,79 15,29 61,9 | 86,3 | 63,1 | 36,2
RZ-027CX 4,4 9,9 0,4 1.4310 5,101 21,98 12,08 59,9 | 84,4 | 59,7 | 35,4
RZ-051FX 6 13,9 0,508 1.4310 9,431 31,09 17,19 56,6 | 81,5 | 60,9 | 27,3
RZ-042FX 5 11,9 0,615 1.4310 8,531 24,76 12,86 52,0 | 82,6 | 50,8 | 22,6
RZ-036MX 5 9,7 0,662 1.4310 6,321 18,71 9,01 50,5 | 83,8 | 46,2 | 21,3
RZ-043X 4,5 12,1 0,727 1.4310 9,421 24,08 11,98 48,4 | 79,3 | 46,9 | 19,0
RZ-051E-20X 6 12,4 0,733 1.4310 9,431 24,3 11,9 50,1 | 84,7 | 46,7 | 18,9
RZ-057KX 6 15,3 0,828 1.4310 13,93 30,8 15,5 48,2 | 76,3 | 51,6 | 16,7
RZ-043AX 4,5 10,1 1,101 1.4310 9,421 18 7,9 42,7 | 79,6 | 36,0 | 12,5
Anzahl der ähnlichen Metallfedern: 25

Zolltarifnummer: 73202085; Zugfeder RZ-024MX

Ursprungsland: DE, German; Zugfeder RZ-024MX
