Zugfeder RZ-030AX Edelstahl Ø 0,4 x 4,4 x 25 mm / 270°

Staffelpreise - Zugfeder RZ-030AX

Bestellmenge Einzelpreis [EUR]
1 6,3400 EUR
2 3,9900 EUR
3 2,6300 EUR
7 2,1900 EUR
17 1,1200 EUR
37 0,7600 EUR
75 0,5700 EUR
125 0,5339 EUR
175 0,5280 EUR
250 0,5147 EUR
350 0,4963 EUR
450 0,4768 EUR

Zugfeder Kaufen

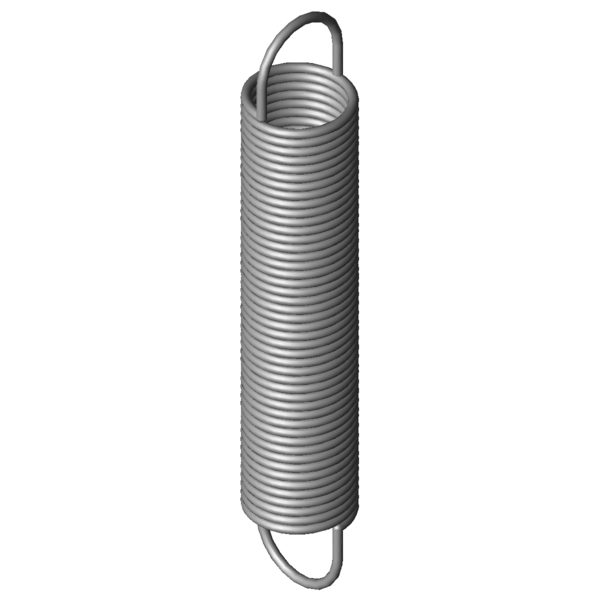

Produktbild Zugfeder RZ-030AX
Produktbild Zugfeder RZ-030AX
Menge: In den Warenkorb legen

Technische Daten - Zugfeder RZ-030AX

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Ösenform 1/1 deutsche - Ösenform
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt (Öseninnenkante bis Öseninnenkante)
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder belastet (Öseninnenkante bis Öseninnenkante)
s2 mm Strecke der Feder gespannt
Ösenstellung 270 ° Ösenstellung (Verdrehwinkel zwischen den beiden Ösen)
d 0,4 mm Drahtdurchmesser
D mm Mittlerer Windungsdurchmesser
De 4,4 mm Äußerer Windungsdurchmesser
Dh 5,2 mm Kleinster Hülsendurchmesser
L0 25 mm Länge der unbelasteten Feder (Öseninnenkante bis Öseninnenkante)
Lk 19,1 mm Länge des unbelasteten Federkörpers mit Vorspannung
Ln 89,57 mm Größte Länge bei statischer Belastung
sn 64,57 mm Größter Federweg bei statischer Belastung
Fn 5,101 N Höchstkraft bei statischer Belastung
n Stück Anzahl der federnden Windungen
nt Stück Anzahl der Windungen
Lh 2,95 mm Abstand der Öseninnkante vom Federkörper
R 0,075 N/mm Federrate
F0 0,271 N Innere Vorspannkraft
Fntol 0,35 N (+/-) Toleranz bei statischer Höchstkraft
L0tol 0,7 mm (+/-) Toleranz für ungespannte Länge
Detol 0,2 mm (+/-) Toleranz für äußerer Windungsdurchmesser
Oesttol 44 Grad Toleranz Ösenstellung
Gewicht 0,6056 g Gewicht des Artikels
Preisgruppe ZH - Preisgruppe für diesen Artikel
Technische Darstellung Zugfeder
Technische Darstellung Zugfeder

Datenblatt Zugfeder RZ-030AX Edelstahl Ø 0,4 x 4,4 x 25 mm / 270°

Datenblatt pdf-datei herunterladen

Federkennline Zugfeder RZ-030AX Edelstahl Ø 0,4 x 4,4 x 25 mm / 270°

Federkennline pdf-datei herunterladen

CAD-Daten Zugfeder RZ-030AX Edelstahl Ø 0,4 x 4,4 x 25 mm / 270°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Zugfeder RZ-030AX Edelstahl Ø 0,4 x 4,4 x 25 mm / 270°

Kraft-Weg-Berechnung Zugfeder RZ-030AX

Anfrageformular Zugfeder RZ-030AX Edelstahl Ø 0,4 x 4,4 x 25 mm / 270°

Anfrageformular Zugfeder RZ-030AX

Ähnliche Zugfedern im Umfeld der Zugfeder RZ-030AX Edelstahl Ø 0,4 x 4,4 x 25 mm / 270°

Finden Sie nachfolgend ähnliche Zugfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Zugfedern in einem anderen Werkstoff

Die nachfolgende Zugfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
RZ-030AX 1.4310 0,4 4,4 25 5,101 89,57 64,57 0,075 100,0 | 100,0 | 100,0 | 100,0
Z-030AX EN 10270-1 0,4 4,4 25 6,381 94,27 69,27 0,087 90,8 | 100,0 | 86,6 | 85,8
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Zugfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
RZ-018AX 4,32 23,5 0,027 1.4310 2,731 120,61 97,11 62,1 | 90,7 | 60,0 | 35,6
RZ-018X 4,32 19 0,036 1.4310 2,731 90,81 71,81 68,2 | 84,7 | 71,7 | 48,1
RZ-021CX 3,52 24,8 0,045 1.4310 3,331 94,19 69,39 75,4 | 86,4 | 79,2 | 60,8
RZ-027X 5,4 23,7 0,045 1.4310 4,191 111,52 87,82 76,8 | 92,1 | 77,8 | 60,4
RZ-024XX 4 27,2 0,051 1.4310 4,131 104,46 77,26 80,3 | 90,9 | 82,3 | 67,7
RZ-030CX 4,4 31 0,057 1.4310 5,101 116,29 85,29 85,7 | 93,5 | 87,9 | 75,7
RZ-030BX 4,4 27,8 0,065 1.4310 5,101 102,04 74,24 92,4 | 96,6 | 93,5 | 87,0
RZ-030AX 4,4 25 0,075 1.4310 5,101 89,57 64,57 100,0 | 100,0 | 100,0 | 100,0
RZ-024WX 4 20 0,077 1.4310 4,131 71,4 51,4 88,5 | 87,0 | 80,3 | 98,3
RZ-030X 4,4 22,1 0,088 1.4310 5,101 77 54,9 91,2 | 96,1 | 92,5 | 85,0
RZ-036QX 5 25 0,096 1.4310 6,321 87,32 62,32 86,3 | 92,3 | 88,6 | 77,9
RZ-033BX 3,6 26,5 0,127 1.4310 6,181 71,62 45,12 75,3 | 92,1 | 76,2 | 57,7
RZ-042JX 5 28,4 0,14 1.4310 8,531 84,8 56,4 70,4 | 85,3 | 73,6 | 52,2
RZ-033AX 3,6 23,7 0,146 1.4310 6,181 62,94 39,24 71,3 | 92,2 | 71,6 | 50,2
RZ-042HX 5 25 0,168 1.4310 8,531 72,17 47,17 66,5 | 89,3 | 66,4 | 43,7
RZ-045AX 4,5 29,6 0,183 1.4310 9,421 77,27 47,67 63,8 | 87,4 | 64,0 | 40,0
RZ-045X 4,5 26,1 0,215 1.4310 9,421 66,64 40,54 61,2 | 91,2 | 58,5 | 34,0
RZ-045GX 4 25 0,329 1.4310 10,52 54,5 29,5 53,2 | 90,3 | 47,1 | 22,2
RZ-044X 4,5 18,6 0,345 1.4310 9,421 43,84 25,24 50,6 | 84,1 | 46,6 | 21,2
RZ-048X 3,7 24,8 0,42 1.4310 11,31 49,64 24,84 49,0 | 87,8 | 41,8 | 17,4
RZ-045FX 4 20 0,444 1.4310 10,52 41,89 21,89 47,1 | 83,6 | 41,2 | 16,4
RZ-051OX 4 27,2 0,491 1.4310 13,81 52,81 25,61 46,0 | 85,2 | 38,3 | 14,7
RZ-060E-02X 5 25 0,575 1.4310 16,53 51,6 26,6 44,2 | 83,8 | 36,0 | 12,7
Anzahl der ähnlichen Metallfedern: 22

Zolltarifnummer: 73202085; Zugfeder RZ-030AX

Ursprungsland: DE, German; Zugfeder RZ-030AX
