Zugfeder RZ-066QX Edelstahl Ø 0,7 x 5 x 13,5 mm / 270°

Staffelpreise - Zugfeder RZ-066QX

Bestellmenge Einzelpreis [EUR]
1 6,2300 EUR
2 3,9200 EUR
3 2,5300 EUR
7 2,1100 EUR
17 1,0500 EUR
37 0,6800 EUR
75 0,5300 EUR
125 0,4970 EUR
175 0,4834 EUR
250 0,4713 EUR
350 0,4452 EUR
450 0,4355 EUR

Zugfeder Kaufen

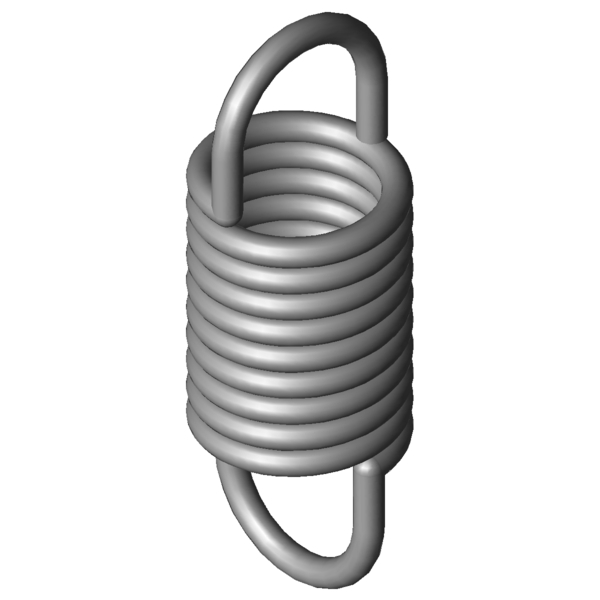

Produktbild Zugfeder RZ-066QX
Produktbild Zugfeder RZ-066QX
Menge: In den Warenkorb legen

Technische Daten - Zugfeder RZ-066QX

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Ösenform 1/1 deutsche - Ösenform
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt (Öseninnenkante bis Öseninnenkante)
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder belastet (Öseninnenkante bis Öseninnenkante)
s2 mm Strecke der Feder gespannt
Ösenstellung 270 ° Ösenstellung (Verdrehwinkel zwischen den beiden Ösen)
d 0,7 mm Drahtdurchmesser
D mm Mittlerer Windungsdurchmesser
De 5 mm Äußerer Windungsdurchmesser
Dh 6,3 mm Kleinster Hülsendurchmesser
L0 13,5 mm Länge der unbelasteten Feder (Öseninnenkante bis Öseninnenkante)
Lk 7,52 mm Länge des unbelasteten Federkörpers mit Vorspannung
Ln 20,9 mm Größte Länge bei statischer Belastung
sn 7,4 mm Größter Federweg bei statischer Belastung
Fn 22,26 N Höchstkraft bei statischer Belastung
n Stück Anzahl der federnden Windungen
nt Stück Anzahl der Windungen
Lh 2,98 mm Abstand der Öseninnkante vom Federkörper
R 2,712 N/mm Federrate
F0 2,221 N Innere Vorspannkraft
Fntol 2,61 N (+/-) Toleranz bei statischer Höchstkraft
L0tol 0,5 mm (+/-) Toleranz für ungespannte Länge
Detol 0,2 mm (+/-) Toleranz für äußerer Windungsdurchmesser
Oesttol 17 Grad Toleranz Ösenstellung
Gewicht 0,4724 g Gewicht des Artikels
Preisgruppe ZG - Preisgruppe für diesen Artikel
Technische Darstellung Zugfeder
Technische Darstellung Zugfeder

Datenblatt Zugfeder RZ-066QX Edelstahl Ø 0,7 x 5 x 13,5 mm / 270°

Datenblatt pdf-datei herunterladen

Federkennline Zugfeder RZ-066QX Edelstahl Ø 0,7 x 5 x 13,5 mm / 270°

Federkennline pdf-datei herunterladen

CAD-Daten Zugfeder RZ-066QX Edelstahl Ø 0,7 x 5 x 13,5 mm / 270°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Zugfeder RZ-066QX Edelstahl Ø 0,7 x 5 x 13,5 mm / 270°

Kraft-Weg-Berechnung Zugfeder RZ-066QX

Anfrageformular Zugfeder RZ-066QX Edelstahl Ø 0,7 x 5 x 13,5 mm / 270°

Anfrageformular Zugfeder RZ-066QX

Ähnliche Zugfedern im Umfeld der Zugfeder RZ-066QX Edelstahl Ø 0,7 x 5 x 13,5 mm / 270°

Finden Sie nachfolgend ähnliche Zugfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Zugfedern in einem anderen Werkstoff

Die nachfolgende Zugfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
RZ-066QX 1.4310 0,7 5 13,5 22,26 20,9 7,4 2,712 100,0 | 100,0 | 100,0 | 100,0
Z-066QX EN 10270-1 0,7 5 13,5 27,3 21,28 7,78 3,155 91,4 | 100,0 | 88,3 | 85,7
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Zugfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
RZ-040AX 5,5 14,2 0,343 1.4310 7,781 35,4 21,2 44,3 | 85,8 | 34,9 | 12,2
RZ-040X 5,5 13,7 0,372 1.4310 7,781 33,24 19,54 45,5 | 87,0 | 36,4 | 13,2
RZ-036NX 5 11,5 0,39 1.4310 6,321 26,79 15,29 45,1 | 83,2 | 38,4 | 13,7
RZ-051FX 6 13,9 0,508 1.4310 9,431 31,09 17,19 49,1 | 86,3 | 42,7 | 18,2
RZ-042FX 5 11,9 0,615 1.4310 8,531 24,76 12,86 52,2 | 86,5 | 47,9 | 22,1
RZ-036MX 5 9,7 0,662 1.4310 6,321 18,71 9,01 52,4 | 78,7 | 55,3 | 23,3
RZ-045E-02X 4 15 0,68 1.4310 10,52 29,3 14,3 51,5 | 80,5 | 49,5 | 24,5
RZ-043X 4,5 12,1 0,727 1.4310 9,421 24,08 11,98 54,0 | 83,7 | 52,0 | 26,1
RZ-051E-20X 6 12,4 0,733 1.4310 9,431 24,3 11,9 54,4 | 84,6 | 52,3 | 26,3
RZ-058X 5,6 15,1 0,956 1.4310 14,87 29,5 14,4 61,0 | 89,6 | 59,1 | 34,3
RZ-060EAX 5 16,2 1,12 1.4310 16,53 29,8 13,6 65,3 | 91,1 | 64,3 | 40,4
RZ-051MX 4 14 1,238 1.4310 13,81 24,15 10,15 65,9 | 85,0 | 67,5 | 45,2
RZ-066RX 5 17,7 1,677 1.4310 22,26 29,65 11,95 78,3 | 92,1 | 81,0 | 61,9
RZ-061X 4,6 13,5 1,875 1.4310 17,86 22,27 8,77 81,3 | 94,0 | 82,3 | 67,7
RZ-066QX 5 13,5 2,712 1.4310 22,26 20,9 7,4 100,0 | 100,0 | 100,0 | 100,0
RZ-079X 4,8 15,5 4,766 1.4310 33,49 21,92 6,42 74,8 | 90,2 | 76,6 | 57,7
RZ-081QX 4,5 14,2 12,627 1.4310 48,85 17,7 3,5 51,9 | 87,6 | 46,4 | 21,6
Anzahl der ähnlichen Metallfedern: 16

Zolltarifnummer: 73202085; Zugfeder RZ-066QX

Ursprungsland: DE, German; Zugfeder RZ-066QX
