Überblick

Der Artikel wurde Ihrem Warenkorb hinzugefügt.

Zugfeder RZ-066X Edelstahl Ø 0,63 x 3,8 x 29,9 mm / 270°

Staffelpreise - Zugfeder RZ-066X

Bestellmenge	Einzelpreis [EUR]
1	6,2300 EUR
2	3,9200 EUR
3	2,5300 EUR
7	2,1100 EUR
17	1,0500 EUR
37	0,6800 EUR
75	0,5300 EUR
125	0,4970 EUR
175	0,4834 EUR
250	0,4713 EUR
350	0,4452 EUR
450	0,4355 EUR

Zugfeder Kaufen

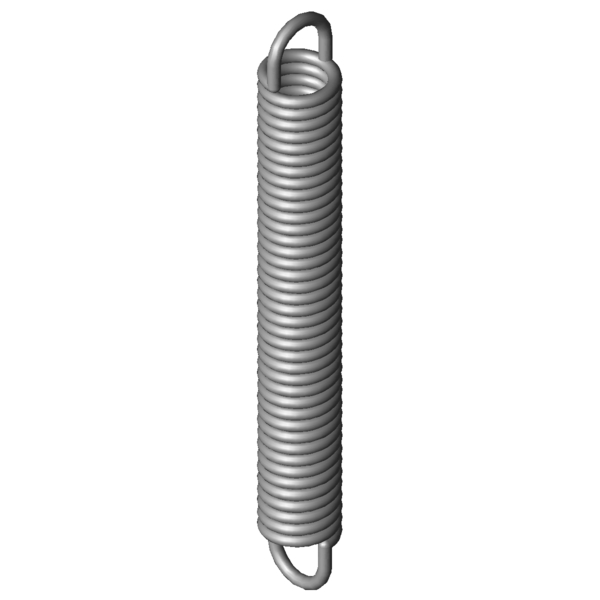

Produktbild Zugfeder RZ-066X

Menge:Menge: In den Warenkorb legen

Technische Daten - Zugfeder RZ-066X

Formelzeichen	Wert	Einheit	Beschreibung
Material	1.4310	-	Werkstoffart
Ösenform	1/1 deutsche	-	Ösenform
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt (Öseninnenkante bis Öseninnenkante)
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder belastet (Öseninnenkante bis Öseninnenkante)
s2		mm	Strecke der Feder gespannt
Ösenstellung	270	°	Ösenstellung (Verdrehwinkel zwischen den beiden Ösen)
d	0,63	mm	Drahtdurchmesser
D		mm	Mittlerer Windungsdurchmesser
De	3,8	mm	Äußerer Windungsdurchmesser
Dh	4,9	mm	Kleinster Hülsendurchmesser
L0	29,9	mm	Länge der unbelasteten Feder (Öseninnenkante bis Öseninnenkante)
Lk	25,67	mm	Länge des unbelasteten Federkörpers mit Vorspannung
Ln	47,91	mm	Größte Länge bei statischer Belastung
sn	18,01	mm	Größter Federweg bei statischer Belastung
Fn	21,21	N	Höchstkraft bei statischer Belastung
n		Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Windungen
Lh	2,11	mm	Abstand der Öseninnkante vom Federkörper
R	1,089	N/mm	Federrate
F0	1,611	N	Innere Vorspannkraft
Fntol	2,22	N	(+/-) Toleranz bei statischer Höchstkraft
L0tol	0,8	mm	(+/-) Toleranz für ungespannte Länge
Detol	0,15	mm	(+/-) Toleranz für äußerer Windungsdurchmesser
Oesttol	34	Grad	Toleranz Ösenstellung
Gewicht	1,0186	g	Gewicht des Artikels
Preisgruppe	ZG	-	Preisgruppe für diesen Artikel

Technische Darstellung Zugfeder

Datenblatt Zugfeder RZ-066X Edelstahl Ø 0,63 x 3,8 x 29,9 mm / 270°

Datenblatt pdf-datei herunterladen

Federkennline Zugfeder RZ-066X Edelstahl Ø 0,63 x 3,8 x 29,9 mm / 270°

Federkennline pdf-datei herunterladen

CAD-Daten Zugfeder RZ-066X Edelstahl Ø 0,63 x 3,8 x 29,9 mm / 270°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Zugfeder RZ-066X Edelstahl Ø 0,63 x 3,8 x 29,9 mm / 270°

Kraft-Weg-Berechnung Zugfeder RZ-066X

Anfrageformular Zugfeder RZ-066X Edelstahl Ø 0,63 x 3,8 x 29,9 mm / 270°

Anfrageformular Zugfeder RZ-066X

Ähnliche Zugfedern im Umfeld der Zugfeder RZ-066X Edelstahl Ø 0,63 x 3,8 x 29,9 mm / 270°

Finden Sie nachfolgend ähnliche Zugfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Zugfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
RZ-045HX	4	30	0,262	1.4310	10,52	67,13	37,13	54,8 \| 91,3 \| 49,1 \| 24,1
RZ-048CX	3,7	35,8	0,27	1.4310	11,31	74,39	38,59	53,9 \| 86,8 \| 50,0 \| 24,9
RZ-036XX	3,2	31,3	0,289	1.4310	9,611	61,56	30,26	54,4 \| 83,7 \| 52,4 \| 27,0
RZ-048BX	3,7	31,8	0,31	1.4310	11,31	65,39	33,59	57,4 \| 90,3 \| 53,5 \| 28,6
RZ-045GX	4	25	0,329	1.4310	10,52	54,5	29,5	57,2 \| 86,0 \| 55,3 \| 30,3
RZ-048AX	3,7	28,3	0,357	1.4310	11,31	57,52	29,22	60,3 \| 90,5 \| 57,5 \| 32,9
RZ-048X	3,7	24,8	0,42	1.4310	11,31	49,64	24,84	62,7 \| 86,6 \| 62,9 \| 38,7
RZ-051OX	4	27,2	0,491	1.4310	13,81	52,81	25,61	68,2 \| 91,1 \| 67,7 \| 45,8
RZ-063X	4,6	31,2	0,554	1.4310	17,86	60,88	29,68	72,1 \| 92,8 \| 72,4 \| 51,1
RZ-051BX	3	31,5	0,628	1.4310	13,66	51,72	20,22	72,8 \| 84,4 \| 76,7 \| 57,4
RZ-051AX	3	28	0,718	1.4310	13,66	45,68	17,68	77,0 \| 84,0 \| 81,3 \| 65,6
RZ-051TX	3,5	26,4	0,785	1.4310	15,59	44,35	17,95	83,2 \| 89,2 \| 86,6 \| 73,7
RZ-066BX	3,8	38,7	0,805	1.4310	21,21	63,05	24,35	84,5 \| 92,4 \| 87,0 \| 74,0
RZ-066AX	3,8	34,3	0,926	1.4310	21,21	55,48	21,18	91,1 \| 95,7 \| 92,5 \| 85,0
RZ-066X	3,8	29,9	1,089	1.4310	21,21	47,91	18,01	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-066YX	3,5	32,1	2,407	1.4310	30,41	43,6	11,5	67,7 \| 91,8 \| 66,8 \| 44,5
RZ-081SX	4,5	27,7	4,97	1.4310	48,85	36,58	8,88	50,0 \| 82,4 \| 46,4 \| 21,4

Anzahl der ähnlichen Metallfedern: 16

Zolltarifnummer: 73202085; Zugfeder RZ-066X

Ursprungsland: DE, German; Zugfeder RZ-066X
