Zugfeder RZ-066XI Edelstahl Ø 0,7 x 3,5 x 21,6 mm / 180°

Staffelpreise - Zugfeder RZ-066XI

Bestellmenge Einzelpreis [EUR]
1 6,2300 EUR
2 3,9200 EUR
3 2,5300 EUR
7 2,1100 EUR
17 1,0500 EUR
37 0,6800 EUR
75 0,5300 EUR
125 0,4970 EUR
175 0,4834 EUR
250 0,4713 EUR
350 0,4452 EUR
450 0,4355 EUR

Zugfeder Kaufen

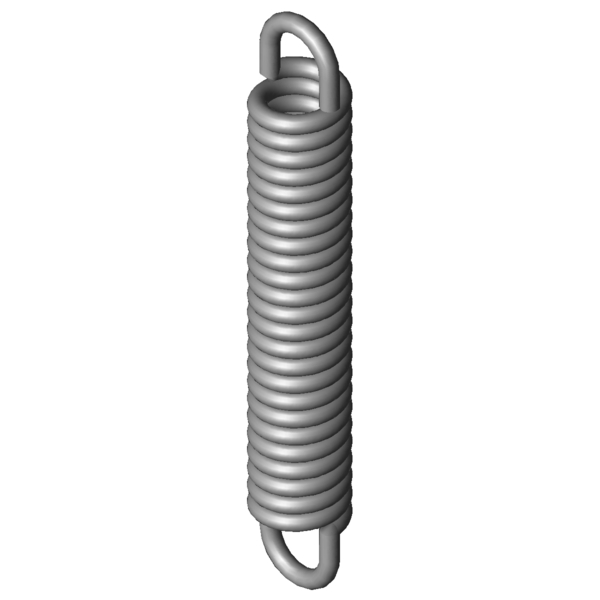

Produktbild Zugfeder RZ-066XI
Produktbild Zugfeder RZ-066XI
Menge: In den Warenkorb legen

Technische Daten - Zugfeder RZ-066XI

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Ösenform 1/1 deutsche - Ösenform
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt (Öseninnenkante bis Öseninnenkante)
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder belastet (Öseninnenkante bis Öseninnenkante)
s2 mm Strecke der Feder gespannt
Ösenstellung 180 ° Ösenstellung (Verdrehwinkel zwischen den beiden Ösen)
d 0,7 mm Drahtdurchmesser
D mm Mittlerer Windungsdurchmesser
De 3,5 mm Äußerer Windungsdurchmesser
Dh 4,8 mm Kleinster Hülsendurchmesser
L0 21,6 mm Länge der unbelasteten Feder (Öseninnenkante bis Öseninnenkante)
Lk 17,85 mm Länge des unbelasteten Federkörpers mit Vorspannung
Ln 28,69 mm Größte Länge bei statischer Belastung
sn 7,09 mm Größter Federweg bei statischer Belastung
Fn 30,41 N Höchstkraft bei statischer Belastung
n Stück Anzahl der federnden Windungen
nt Stück Anzahl der Windungen
Lh 1,87 mm Abstand der Öseninnkante vom Federkörper
R 3,906 N/mm Federrate
F0 2,751 N Innere Vorspannkraft
Fntol 4,65 N (+/-) Toleranz bei statischer Höchstkraft
L0tol 0,6 mm (+/-) Toleranz für ungespannte Länge
Detol 0,25 mm (+/-) Toleranz für äußerer Windungsdurchmesser
Oesttol 26 Grad Toleranz Ösenstellung
Gewicht 0,7027 g Gewicht des Artikels
Preisgruppe ZG - Preisgruppe für diesen Artikel
Technische Darstellung Zugfeder
Technische Darstellung Zugfeder

Datenblatt Zugfeder RZ-066XI Edelstahl Ø 0,7 x 3,5 x 21,6 mm / 180°

Datenblatt pdf-datei herunterladen

Federkennline Zugfeder RZ-066XI Edelstahl Ø 0,7 x 3,5 x 21,6 mm / 180°

Federkennline pdf-datei herunterladen

CAD-Daten Zugfeder RZ-066XI Edelstahl Ø 0,7 x 3,5 x 21,6 mm / 180°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Zugfeder RZ-066XI Edelstahl Ø 0,7 x 3,5 x 21,6 mm / 180°

Kraft-Weg-Berechnung Zugfeder RZ-066XI

Anfrageformular Zugfeder RZ-066XI Edelstahl Ø 0,7 x 3,5 x 21,6 mm / 180°

Anfrageformular Zugfeder RZ-066XI

Ähnliche Zugfedern im Umfeld der Zugfeder RZ-066XI Edelstahl Ø 0,7 x 3,5 x 21,6 mm / 180°

Finden Sie nachfolgend ähnliche Zugfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Zugfedern in einem anderen Werkstoff

Die nachfolgende Zugfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
RZ-066XI 1.4310 0,7 3,5 21,6 30,41 28,69 7,09 3,906 100,0 | 100,0 | 100,0 | 100,0
Z-066XI EN 10270-1 0,7 3,5 21,6 37,33 29,05 7,45 4,548 91,3 | 100,0 | 88,3 | 85,6
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Zugfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
RZ-033I 3,6 20,8 0,173 1.4310 6,181 53,96 33,16 36,3 | 83,6 | 20,9 | 4,3
RZ-036AI 2,9 22,6 0,308 1.4310 7,551 45,13 22,53 38,2 | 78,5 | 28,1 | 7,8
RZ-036I 2,9 19,7 0,363 1.4310 7,551 38,84 19,14 39,1 | 77,1 | 30,9 | 9,2
RZ-048I 3,7 24,8 0,423 1.4310 11,31 49,49 24,69 42,7 | 84,4 | 33,0 | 10,7
RZ-036WI 3,2 22,1 0,437 1.4310 9,611 42,11 20,01 43,1 | 84,5 | 33,5 | 11,2
RZ-045FI 4 20 0,448 1.4310 10,52 41,7 21,7 42,9 | 83,8 | 33,6 | 11,3
RZ-047I 3,7 17,3 0,681 1.4310 11,31 32,61 15,31 47,0 | 82,0 | 41,8 | 17,2
RZ-051TI 3,5 26,4 0,789 1.4310 15,59 44,23 17,83 50,9 | 86,8 | 45,5 | 20,4
RZ-051NI 4 18,9 0,796 1.4310 13,81 34,69 15,79 50,0 | 84,5 | 45,2 | 20,4
RZ-051I 3 23,7 0,886 1.4310 13,66 38,03 14,33 50,7 | 82,8 | 47,2 | 22,2
RZ-051SI 3,5 18,1 1,273 1.4310 15,59 29,16 11,06 59,3 | 87,5 | 57,7 | 32,9
RZ-065I 3,8 20,4 1,766 1.4310 21,21 31,5 11,1 67,8 | 92,2 | 66,8 | 44,5
RZ-051E-04I 2,5 21,9 1,823 1.4310 15,96 29,9 8 65,9 | 80,5 | 70,6 | 46,5
RZ-066E-04I 3 23,5 3,286 1.4310 25,9 30,6 7,1 88,9 | 89,2 | 92,5 | 85,0
RZ-066XI 3,5 21,6 3,906 1.4310 30,41 28,69 7,09 100,0 | 100,0 | 100,0 | 100,0
RZ-066WI 3,5 15,3 6,174 1.4310 30,41 19,78 4,48 78,4 | 90,3 | 81,6 | 63,2
Anzahl der ähnlichen Metallfedern: 15

Zolltarifnummer: 73202085; Zugfeder RZ-066XI

Ursprungsland: DE, German; Zugfeder RZ-066XI
