Zugfeder RZ-072DX Edelstahl Ø 0,8 x 8,8 x 68,3 mm / 270°

Staffelpreise - Zugfeder RZ-072DX

Bestellmenge Einzelpreis [EUR]
1 6,4000 EUR
2 4,0300 EUR
3 2,8200 EUR
7 2,3500 EUR
17 1,1600 EUR
37 0,8500 EUR
75 0,6900 EUR
125 0,6356 EUR
175 0,6220 EUR
250 0,6172 EUR
350 0,5899 EUR
450 0,5461 EUR

Zugfeder Kaufen

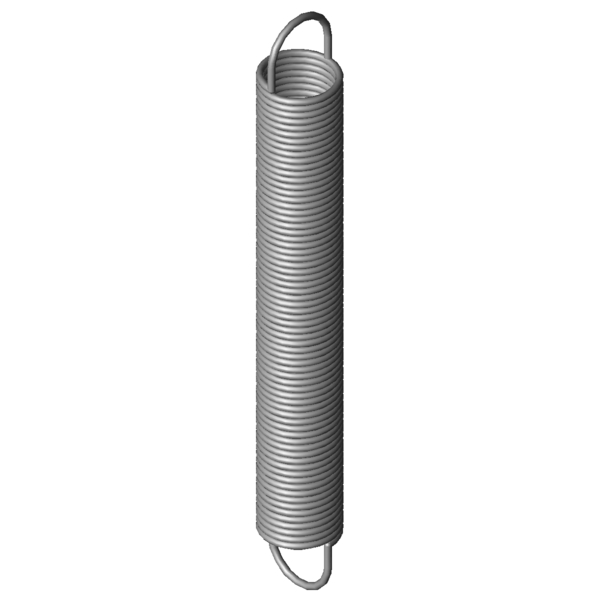

Produktbild Zugfeder RZ-072DX
Produktbild Zugfeder RZ-072DX
Menge: In den Warenkorb legen

Technische Daten - Zugfeder RZ-072DX

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Ösenform 1/1 deutsche - Ösenform
F1 - N Kraft der Feder vorgespannt
L1 - mm Länge der Feder vorgespannt (Öseninnenkante bis Öseninnenkante)
s1 - mm Strecke der Feder vorgespannt
F2 - N Kraft der Feder gespannt
L2 - mm Länge der Feder belastet (Öseninnenkante bis Öseninnenkante)
s2 - mm Strecke der Feder gespannt
Ösenstellung 270 ° Ösenstellung (Verdrehwinkel zwischen den beiden Ösen)
d 0,8 mm Drahtdurchmesser
D - mm Mittlerer Windungsdurchmesser
De 8,8 mm Äußerer Windungsdurchmesser
Dh 10,3 mm Kleinster Hülsendurchmesser
L0 68,3 mm Länge der unbelasteten Feder (Öseninnenkante bis Öseninnenkante)
Lk 56,6 mm Länge des unbelasteten Federkörpers mit Vorspannung
Ln 246,47 mm Größte Länge bei statischer Belastung
sn 178,17 mm Größter Federweg bei statischer Belastung
Fn 19,09 N Höchstkraft bei statischer Belastung
n - Stück Anzahl der federnden Windungen
nt - Stück Anzahl der Windungen
Lh 5,85 mm Abstand der Öseninnkante vom Federkörper
R 0,1 N/mm Federrate
F0 1,211 N Innere Vorspannkraft
Fntol 1,15 N (+/-) Toleranz bei statischer Höchstkraft
L0tol 1,8 mm (+/-) Toleranz für ungespannte Länge
Detol 0,3 mm (+/-) Toleranz für äußerer Windungsdurchmesser
Oesttol 54 Grad Toleranz Ösenstellung
Gewicht 7,1422 g Gewicht des Artikels
Preisgruppe ZJ - Preisgruppe für diesen Artikel
Technische Darstellung Zugfeder
Technische Darstellung Zugfeder

Datenblatt Zugfeder RZ-072DX Edelstahl Ø 0,8 x 8,8 x 68,3 mm / 270°

Datenblatt pdf-datei herunterladen

Federkennline Zugfeder RZ-072DX Edelstahl Ø 0,8 x 8,8 x 68,3 mm / 270°

Federkennline pdf-datei herunterladen

CAD-Daten Zugfeder RZ-072DX Edelstahl Ø 0,8 x 8,8 x 68,3 mm / 270°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Zugfeder RZ-072DX Edelstahl Ø 0,8 x 8,8 x 68,3 mm / 270°

Kraft-Weg-Berechnung Zugfeder RZ-072DX

Anfrageformular Zugfeder RZ-072DX Edelstahl Ø 0,8 x 8,8 x 68,3 mm / 270°

Anfrageformular Zugfeder RZ-072DX

Ähnliche Zugfedern im Umfeld der Zugfeder RZ-072DX Edelstahl Ø 0,8 x 8,8 x 68,3 mm / 270°

Finden Sie nachfolgend ähnliche Zugfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Zugfedern in einem anderen Werkstoff

Die nachfolgende Zugfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
RZ-072DX 1.4310 0,8 8,8 68,3 19,09 246,47 178,17 0,1 100,0 | 100,0 | 100,0 | 100,0
Z-072DX EN 10270-1 0,8 8,8 68,3 23,28 254,24 185,94 0,117 91,5 | 100,0 | 88,9 | 85,6
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Zugfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
RZ-063E-13X 10 74 0,031 1.4310 11,53 426,56 352,56 58,4 | 89,3 | 55,5 | 30,5
RZ-063E-12X 10 64,4 0,037 1.4310 11,53 358,72 294,32 62,3 | 89,9 | 60,5 | 36,6
RZ-072EX 8,8 74,7 0,09 1.4310 19,09 273,31 198,61 93,9 | 97,1 | 94,9 | 89,7
RZ-072DX 8,8 68,3 0,1 1.4310 19,09 246,47 178,17 100,0 | 100,0 | 100,0 | 100,0
RZ-072CX 8,8 61,9 0,113 1.4310 19,09 219,23 157,33 93,1 | 96,9 | 94,2 | 88,3
RZ-081KX 10 68 0,127 1.4310 23,6 240,45 172,45 86,4 | 92,1 | 88,8 | 78,3
RZ-072F-04X 8 70 0,13 1.4310 20,91 219,78 149,78 86,9 | 96,2 | 87,7 | 76,7
RZ-072BX 8,8 55,5 0,13 1.4310 19,09 192,8 137,3 86,4 | 93,8 | 88,5 | 77,1
RZ-072F-03X 8 60 0,158 1.4310 20,91 183,38 123,38 78,8 | 92,9 | 80,3 | 63,2
RZ-081K-03X 8,5 73,7 0,19 1.4310 27,55 206,88 133,18 72,2 | 92,7 | 72,0 | 51,8
RZ-075DX 7,1 65,6 0,205 1.4310 23,41 170,54 104,94 70,2 | 92,2 | 70,2 | 48,0
RZ-090X 9,4 80 0,221 1.4310 33,65 219,7 139,7 66,1 | 86,3 | 67,6 | 44,5
RZ-081K-02X 8,5 61,1 0,239 1.4310 27,55 167,16 106,06 65,8 | 91,6 | 64,4 | 41,2
RZ-093DX 9 82,2 0,247 1.4310 35,06 211,7 129,5 63,4 | 87,0 | 63,6 | 39,6
RZ-093CX 9 74,2 0,277 1.4310 35,06 189,68 115,48 61,6 | 89,9 | 59,6 | 35,3
RZ-093BX 9 66,2 0,318 1.4310 35,06 166,72 100,52 59,2 | 91,6 | 55,4 | 30,7
RZ-093AX 9 59,2 0,366 1.4310 35,06 146,63 87,43 55,5 | 88,2 | 51,8 | 26,7
RZ-094BX 8 60 0,523 1.4310 39,1 128,38 68,38 49,5 | 86,3 | 43,6 | 18,7
RZ-097CX 7,3 71,5 0,567 1.4310 42,6 140,14 68,64 48,4 | 86,2 | 41,7 | 17,3
Anzahl der ähnlichen Metallfedern: 18

Zolltarifnummer: 73202085; Zugfeder RZ-072DX

Ursprungsland: DE, German; Zugfeder RZ-072DX
