Zugfeder RZ-075EX Edelstahl Ø 0,8 x 7,1 x 72 mm / 270°

Staffelpreise - Zugfeder RZ-075EX

Bestellmenge Einzelpreis [EUR]
1 6,4000 EUR
2 4,0300 EUR
3 2,8200 EUR
7 2,3500 EUR
17 1,1600 EUR
37 0,8500 EUR
75 0,6900 EUR
125 0,6356 EUR
175 0,6220 EUR
250 0,6172 EUR
350 0,5899 EUR
450 0,5461 EUR

Zugfeder Kaufen

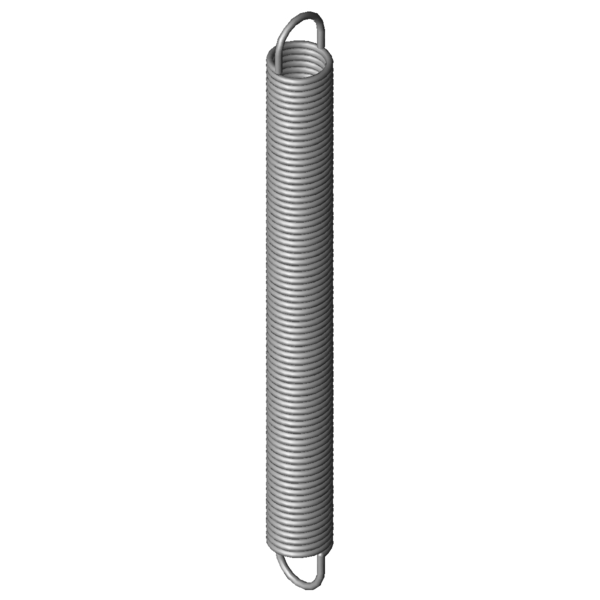

Produktbild Zugfeder RZ-075EX
Produktbild Zugfeder RZ-075EX
Menge: In den Warenkorb legen

Technische Daten - Zugfeder RZ-075EX

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Ösenform 1/1 deutsche - Ösenform
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt (Öseninnenkante bis Öseninnenkante)
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder belastet (Öseninnenkante bis Öseninnenkante)
s2 mm Strecke der Feder gespannt
Ösenstellung 270 ° Ösenstellung (Verdrehwinkel zwischen den beiden Ösen)
d 0,8 mm Drahtdurchmesser
D mm Mittlerer Windungsdurchmesser
De 7,1 mm Äußerer Windungsdurchmesser
Dh 8,5 mm Kleinster Hülsendurchmesser
L0 72 mm Länge der unbelasteten Feder (Öseninnenkante bis Öseninnenkante)
Lk 63 mm Länge des unbelasteten Federkörpers mit Vorspannung
Ln 188,97 mm Größte Länge bei statischer Belastung
sn 116,97 mm Größter Federweg bei statischer Belastung
Fn 23,41 N Höchstkraft bei statischer Belastung
n Stück Anzahl der federnden Windungen
nt Stück Anzahl der Windungen
Lh 4,5 mm Abstand der Öseninnkante vom Federkörper
R 0,184 N/mm Federrate
F0 1,851 N Innere Vorspannkraft
Fntol 1,46 N (+/-) Toleranz bei statischer Höchstkraft
L0tol 1,5 mm (+/-) Toleranz für ungespannte Länge
Detol 0,2 mm (+/-) Toleranz für äußerer Windungsdurchmesser
Oesttol 51 Grad Toleranz Ösenstellung
Gewicht 6,2538 g Gewicht des Artikels
Preisgruppe ZJ - Preisgruppe für diesen Artikel
Technische Darstellung Zugfeder
Technische Darstellung Zugfeder

Datenblatt Zugfeder RZ-075EX Edelstahl Ø 0,8 x 7,1 x 72 mm / 270°

Datenblatt pdf-datei herunterladen

Federkennline Zugfeder RZ-075EX Edelstahl Ø 0,8 x 7,1 x 72 mm / 270°

Federkennline pdf-datei herunterladen

CAD-Daten Zugfeder RZ-075EX Edelstahl Ø 0,8 x 7,1 x 72 mm / 270°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Zugfeder RZ-075EX Edelstahl Ø 0,8 x 7,1 x 72 mm / 270°

Kraft-Weg-Berechnung Zugfeder RZ-075EX

Anfrageformular Zugfeder RZ-075EX Edelstahl Ø 0,8 x 7,1 x 72 mm / 270°

Anfrageformular Zugfeder RZ-075EX

Ähnliche Zugfedern im Umfeld der Zugfeder RZ-075EX Edelstahl Ø 0,8 x 7,1 x 72 mm / 270°

Finden Sie nachfolgend ähnliche Zugfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Zugfedern in einem anderen Werkstoff

Die nachfolgende Zugfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
RZ-075EX 1.4310 0,8 7,1 72 23,41 188,97 116,97 0,184 100,0 | 100,0 | 100,0 | 100,0
Z-075EX EN 10270-1 0,8 7,1 72 28,55 194,15 122,15 0,215 91,5 | 100,0 | 88,9 | 85,6
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Zugfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
RZ-057JX 6,3 78,6 0,068 1.4310 13,3 259,61 181,01 61,3 | 86,4 | 60,7 | 36,7
RZ-057EX 6,9 58,8 0,072 1.4310 12,19 217,47 158,67 62,4 | 85,9 | 62,9 | 38,4
RZ-057HX 6,3 67,2 0,082 1.4310 13,3 218,79 151,59 65,9 | 86,9 | 67,0 | 43,8
RZ-072F-05X 8 80 0,112 1.4310 20,91 254,15 174,15 77,1 | 92,9 | 78,2 | 60,0
RZ-072F-04X 8 70 0,13 1.4310 20,91 219,78 149,78 82,9 | 95,3 | 83,7 | 69,8
RZ-075EX 7,1 72 0,184 1.4310 23,41 188,97 116,97 100,0 | 100,0 | 100,0 | 100,0
RZ-081K-03X 8,5 73,7 0,19 1.4310 27,55 206,88 133,18 91,1 | 90,0 | 86,4 | 96,7
RZ-075DX 7,1 65,6 0,205 1.4310 23,41 170,54 104,94 93,9 | 97,0 | 94,9 | 89,7
RZ-075CX 7,1 59,2 0,232 1.4310 23,41 152,1 92,9 87,7 | 94,1 | 89,7 | 79,4
RZ-075JX 6,4 74,8 0,247 1.4310 25,8 169,98 95,18 85,1 | 95,5 | 86,1 | 73,8
RZ-075BX 7,1 52,8 0,267 1.4310 23,41 133,67 80,87 81,6 | 91,1 | 84,6 | 69,1
RZ-075HX 6,4 62 0,306 1.4310 25,8 138,78 76,78 76,6 | 92,1 | 78,2 | 59,6
RZ-078EX 5,8 69,9 0,369 1.4310 28,25 139,62 69,72 71,2 | 92,9 | 71,2 | 49,4
RZ-094CX 8 80 0,371 1.4310 39,1 176,43 96,43 68,9 | 86,3 | 71,2 | 49,4
RZ-097EX 7,3 87,5 0,45 1.4310 42,6 173,93 86,43 63,8 | 86,5 | 64,4 | 40,6
RZ-097DX 7,3 79,5 0,502 1.4310 42,6 157,03 77,53 62,1 | 89,3 | 60,6 | 36,4
RZ-097CX 7,3 71,5 0,567 1.4310 42,6 140,14 68,64 60,4 | 92,2 | 56,8 | 32,2
RZ-081PX 6,3 62,1 0,61 1.4310 36,42 116,33 54,23 57,7 | 88,0 | 55,3 | 29,8
RZ-097BX 7,3 63,5 0,651 1.4310 42,6 123,25 59,75 56,5 | 88,5 | 53,0 | 28,1
RZ-097AX 7,3 56,5 0,749 1.4310 42,6 108,47 51,97 53,1 | 85,2 | 49,7 | 24,4
RZ-100PX 7,5 75,6 0,818 1.4310 54,28 136,54 60,94 52,5 | 87,5 | 47,6 | 22,5
Anzahl der ähnlichen Metallfedern: 20

Zolltarifnummer: 73202085; Zugfeder RZ-075EX

Ursprungsland: DE, German; Zugfeder RZ-075EX
