Zugfeder RZ-115JI Edelstahl Ø 1,4 x 15 x 55,9 mm / 180°

Staffelpreise - Zugfeder RZ-115JI

Bestellmenge Einzelpreis [EUR]
1 6,4000 EUR
2 4,0300 EUR
3 2,8200 EUR
7 2,3500 EUR
17 1,1600 EUR
37 0,8500 EUR
75 0,6900 EUR
125 0,6356 EUR
175 0,6220 EUR
250 0,6172 EUR
350 0,5899 EUR
450 0,5461 EUR

Zugfeder Kaufen

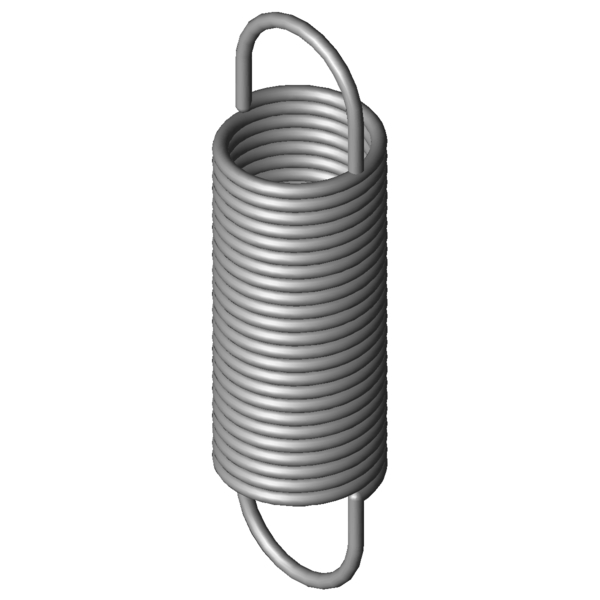

Produktbild Zugfeder RZ-115JI
Produktbild Zugfeder RZ-115JI
Menge: In den Warenkorb legen

Technische Daten - Zugfeder RZ-115JI

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Ösenform 1/1 deutsche - Ösenform
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt (Öseninnenkante bis Öseninnenkante)
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder belastet (Öseninnenkante bis Öseninnenkante)
s2 mm Strecke der Feder gespannt
Ösenstellung 180 ° Ösenstellung (Verdrehwinkel zwischen den beiden Ösen)
d 1,4 mm Drahtdurchmesser
D mm Mittlerer Windungsdurchmesser
De 15 mm Äußerer Windungsdurchmesser
Dh 17,5 mm Kleinster Hülsendurchmesser
L0 55,9 mm Länge der unbelasteten Feder (Öseninnenkante bis Öseninnenkante)
Lk 35,7 mm Länge des unbelasteten Federkörpers mit Vorspannung
Ln 150,08 mm Größte Länge bei statischer Belastung
sn 94,18 mm Größter Federweg bei statischer Belastung
Fn 55,72 N Höchstkraft bei statischer Belastung
n Stück Anzahl der federnden Windungen
nt Stück Anzahl der Windungen
Lh 10,1 mm Abstand der Öseninnkante vom Federkörper
R 0,545 N/mm Federrate
F0 4,351 N Innere Vorspannkraft
Fntol 3,61 N (+/-) Toleranz bei statischer Höchstkraft
L0tol 1,3 mm (+/-) Toleranz für ungespannte Länge
Detol 0,35 mm (+/-) Toleranz für äußerer Windungsdurchmesser
Oesttol 32 Grad Toleranz Ösenstellung
Gewicht 13,6516 g Gewicht des Artikels
Preisgruppe ZJ - Preisgruppe für diesen Artikel
Technische Darstellung Zugfeder
Technische Darstellung Zugfeder

Datenblatt Zugfeder RZ-115JI Edelstahl Ø 1,4 x 15 x 55,9 mm / 180°

Datenblatt pdf-datei herunterladen

Federkennline Zugfeder RZ-115JI Edelstahl Ø 1,4 x 15 x 55,9 mm / 180°

Federkennline pdf-datei herunterladen

CAD-Daten Zugfeder RZ-115JI Edelstahl Ø 1,4 x 15 x 55,9 mm / 180°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Zugfeder RZ-115JI Edelstahl Ø 1,4 x 15 x 55,9 mm / 180°

Kraft-Weg-Berechnung Zugfeder RZ-115JI

Anfrageformular Zugfeder RZ-115JI Edelstahl Ø 1,4 x 15 x 55,9 mm / 180°

Anfrageformular Zugfeder RZ-115JI

Ähnliche Zugfedern im Umfeld der Zugfeder RZ-115JI Edelstahl Ø 1,4 x 15 x 55,9 mm / 180°

Finden Sie nachfolgend ähnliche Zugfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Zugfedern in einem anderen Werkstoff

Die nachfolgende Zugfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
RZ-115JI 1.4310 1,4 15 55,9 55,72 150,08 94,18 0,545 100,0 | 100,0 | 100,0 | 100,0
Z-115JI EN 10270-1 1,4 15 55,9 66,08 151,39 95,49 0,635 92,3 | 100,0 | 91,5 | 85,5
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Zugfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
RZ-081E-05I 12,5 54,7 0,093 1.4310 19,8 257,7 203 46,4 | 81,8 | 41,0 | 16,5
RZ-084I 13,5 59,4 0,113 1.4310 23,77 256,56 197,16 50,3 | 85,2 | 45,2 | 20,4
RZ-100E-13I 14 65,3 0,151 1.4310 29,34 248,35 183,05 55,0 | 85,8 | 52,1 | 27,1
RZ-102I 17,2 56,1 0,215 1.4310 35,5 211,04 154,94 64,3 | 92,0 | 62,2 | 38,7
RZ-087I 11 55,4 0,222 1.4310 28,97 175,28 119,88 62,5 | 81,3 | 65,3 | 40,8
RZ-100E-12I 14 49 0,244 1.4310 29,34 162,28 113,28 66,1 | 86,5 | 67,9 | 43,8
RZ-106I 13,7 65,2 0,303 1.4310 44,22 200,79 135,59 72,8 | 88,8 | 74,4 | 55,1
RZ-105I 13,7 50,5 0,452 1.4310 44,22 141,51 91,01 86,8 | 90,3 | 88,0 | 82,1
RZ-115JI 15 55,9 0,545 1.4310 55,72 150,08 94,18 100,0 | 100,0 | 100,0 | 100,0
RZ-106E-11I 12,7 50,2 0,558 1.4310 47,55 128,8 78,6 90,0 | 87,9 | 84,4 | 97,8
RZ-115V-21I 15 62,5 0,655 1.4310 67,55 157,81 95,31 89,5 | 94,3 | 90,7 | 83,5
RZ-121GI 15,5 66 0,776 1.4310 78,31 159,38 93,38 81,8 | 89,7 | 85,2 | 70,5
RZ-115HI 15 43,3 0,862 1.4310 55,72 102,88 59,58 79,1 | 92,5 | 81,6 | 63,3
RZ-123I 14,1 59 1,198 1.4310 85,63 125,2 66,2 68,5 | 92,1 | 67,7 | 45,7
RZ-115V-20I 15 41,5 1,334 1.4310 67,55 88,29 46,79 65,4 | 89,2 | 66,1 | 41,0
RZ-115V-31I 12 57,5 1,391 1.4310 83,35 113,26 55,76 64,3 | 90,2 | 63,0 | 39,6
RZ-130K-21I 16 63 1,426 1.4310 105 131,1 68,1 62,6 | 86,8 | 62,7 | 38,4
RZ-121FI 15,5 43,5 1,582 1.4310 78,31 89,34 45,84 60,6 | 87,4 | 59,9 | 34,6
RZ-124F-02I 12,7 52 1,95 1.4310 94,45 97 45 56,7 | 88,4 | 53,4 | 28,2
RZ-126I 11,6 55 2,341 1.4310 102,6 95,49 40,49 53,2 | 87,7 | 48,7 | 23,3
RZ-130K-20I 16 45 2,566 1.4310 105 82,8 37,8 50,6 | 84,0 | 46,6 | 21,3
RZ-141FI 16 53 3,292 1.4310 139,7 91,94 38,94 47,8 | 86,2 | 40,6 | 16,5
RZ-143I 14,5 58,8 3,676 1.4310 153 96,82 38,02 46,8 | 87,2 | 38,4 | 14,7
RZ-142I 14,5 42,8 6,233 1.4310 153 65,22 22,42 40,0 | 81,1 | 30,1 | 8,7
Anzahl der ähnlichen Metallfedern: 23

Zolltarifnummer: 73202085; Zugfeder RZ-115JI

Ursprungsland: DE, German; Zugfeder RZ-115JI
