Zugfeder RZ-115KX Edelstahl Ø 1,4 x 15 x 76,9 mm / 270°

Staffelpreise - Zugfeder RZ-115KX

Bestellmenge Einzelpreis [EUR]
1 6,5600 EUR
2 4,1300 EUR
3 2,9300 EUR
7 2,5000 EUR
17 1,2300 EUR
37 0,9300 EUR
75 0,7600 EUR
125 0,7108 EUR
175 0,6967 EUR
250 0,6533 EUR
350 0,6276 EUR
450 0,5960 EUR

Zugfeder Kaufen

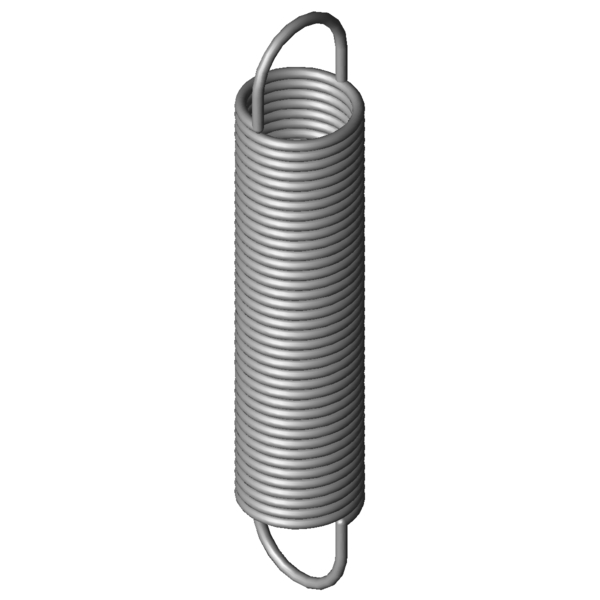

Produktbild Zugfeder RZ-115KX
Produktbild Zugfeder RZ-115KX
Menge: In den Warenkorb legen

Technische Daten - Zugfeder RZ-115KX

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Ösenform 1/1 deutsche - Ösenform
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt (Öseninnenkante bis Öseninnenkante)
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder belastet (Öseninnenkante bis Öseninnenkante)
s2 mm Strecke der Feder gespannt
Ösenstellung 270 ° Ösenstellung (Verdrehwinkel zwischen den beiden Ösen)
d 1,4 mm Drahtdurchmesser
D mm Mittlerer Windungsdurchmesser
De 15 mm Äußerer Windungsdurchmesser
Dh 17,5 mm Kleinster Hülsendurchmesser
L0 76,9 mm Länge der unbelasteten Feder (Öseninnenkante bis Öseninnenkante)
Lk 57,05 mm Länge des unbelasteten Federkörpers mit Vorspannung
Ln 229,7 mm Größte Länge bei statischer Belastung
sn 152,8 mm Größter Federweg bei statischer Belastung
Fn 55,72 N Höchstkraft bei statischer Belastung
n Stück Anzahl der federnden Windungen
nt Stück Anzahl der Windungen
Lh 9,92 mm Abstand der Öseninnkante vom Federkörper
R 0,336 N/mm Federrate
F0 4,351 N Innere Vorspannkraft
Fntol 3,32 N (+/-) Toleranz bei statischer Höchstkraft
L0tol 1,8 mm (+/-) Toleranz für ungespannte Länge
Detol 0,35 mm (+/-) Toleranz für äußerer Windungsdurchmesser
Oesttol 40 Grad Toleranz Ösenstellung
Gewicht 21,5825 g Gewicht des Artikels
Preisgruppe ZK - Preisgruppe für diesen Artikel
Technische Darstellung Zugfeder
Technische Darstellung Zugfeder

Datenblatt Zugfeder RZ-115KX Edelstahl Ø 1,4 x 15 x 76,9 mm / 270°

Datenblatt pdf-datei herunterladen

Federkennline Zugfeder RZ-115KX Edelstahl Ø 1,4 x 15 x 76,9 mm / 270°

Federkennline pdf-datei herunterladen

CAD-Daten Zugfeder RZ-115KX Edelstahl Ø 1,4 x 15 x 76,9 mm / 270°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Zugfeder RZ-115KX Edelstahl Ø 1,4 x 15 x 76,9 mm / 270°

Kraft-Weg-Berechnung Zugfeder RZ-115KX

Anfrageformular Zugfeder RZ-115KX Edelstahl Ø 1,4 x 15 x 76,9 mm / 270°

Anfrageformular Zugfeder RZ-115KX

Ähnliche Zugfedern im Umfeld der Zugfeder RZ-115KX Edelstahl Ø 1,4 x 15 x 76,9 mm / 270°

Finden Sie nachfolgend ähnliche Zugfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Zugfedern in einem anderen Werkstoff

Die nachfolgende Zugfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
RZ-115KX 1.4310 1,4 15 76,9 55,72 229,7 152,8 0,336 100,0 | 100,0 | 100,0 | 100,0
Z-115KX EN 10270-1 1,4 15 76,9 66,08 231,83 154,93 0,391 92,3 | 100,0 | 91,5 | 85,5
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Zugfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
RZ-081E-06X 12,5 72,8 0,062 1.4310 19,8 379,9 307,1 47,0 | 80,8 | 42,6 | 17,7
RZ-084AX 13,5 73,4 0,083 1.4310 23,77 341,69 268,29 53,2 | 85,6 | 49,8 | 24,3
RZ-100E-14X 14 86,4 0,1 1.4310 29,34 362,95 276,55 56,7 | 87,0 | 54,0 | 29,1
RZ-103X 17,2 70,8 0,143 1.4310 35,5 303,21 232,41 65,4 | 89,5 | 64,7 | 41,9
RZ-100E-13X 14 65,3 0,15 1.4310 29,34 249,57 184,27 65,7 | 85,6 | 67,8 | 43,7
RZ-106BX 13,7 88,7 0,199 1.4310 44,22 295,8 207,1 74,7 | 89,1 | 76,6 | 58,6
RZ-106AX 13,7 80 0,227 1.4310 44,22 261,1 181,1 80,4 | 92,2 | 81,9 | 67,0
RZ-106X 13,7 65,2 0,301 1.4310 44,22 201,72 136,52 87,2 | 88,5 | 84,4 | 88,8
RZ-106FX 12,7 71,3 0,333 1.4310 47,55 202,99 131,69 91,2 | 88,9 | 85,8 | 99,0
RZ-115KX 15 76,9 0,336 1.4310 55,72 229,7 152,8 100,0 | 100,0 | 100,0 | 100,0
RZ-115V-24X 15 91 0,385 1.4310 67,55 253 162 89,5 | 92,6 | 88,4 | 87,5
RZ-115V-23X 15 82 0,442 1.4310 67,55 223,23 141,23 86,5 | 95,7 | 87,5 | 76,2
RZ-121JX 15,5 86,5 0,524 1.4310 78,31 224,87 138,37 78,8 | 91,1 | 80,9 | 64,4
RZ-115V-22X 15 71,5 0,533 1.4310 67,55 188,47 116,97 79,4 | 95,4 | 79,5 | 63,1
RZ-115JX 15 55,9 0,54 1.4310 55,72 151,04 95,14 78,1 | 90,9 | 81,1 | 62,3
RZ-115E-12X 11,3 75,5 0,546 1.4310 59,25 175,5 100 76,7 | 88,8 | 79,7 | 61,5
RZ-121HX 15,5 75,5 0,633 1.4310 78,31 190,1 114,6 73,5 | 94,2 | 73,1 | 53,4
RZ-115V-21X 15 62,5 0,649 1.4310 67,55 158,68 96,18 72,1 | 91,5 | 72,7 | 51,9
RZ-124X 14,1 83 0,739 1.4310 85,63 190,41 107,41 68,3 | 91,4 | 67,7 | 45,7
RZ-121GX 15,5 66 0,769 1.4310 78,31 160,23 94,23 66,8 | 90,0 | 66,4 | 43,9
RZ-130K-03X 16 84,6 0,923 1.4310 105 189,82 105,22 61,7 | 87,5 | 61,0 | 36,5
RZ-115V-33X 12 77 0,939 1.4310 83,35 159,62 82,62 62,6 | 91,1 | 60,5 | 36,1
RZ-124FX 12,7 68 1,321 1.4310 94,45 134,47 66,47 54,6 | 86,9 | 51,2 | 25,7
RZ-130K-21X 16 63 1,41 1.4310 105 131,9 68,9 52,5 | 84,5 | 49,1 | 23,9
RZ-127X 11,6 79 1,443 1.4310 102,6 144,7 65,7 53,1 | 87,4 | 48,7 | 23,4
Anzahl der ähnlichen Metallfedern: 24

Zolltarifnummer: 73202085; Zugfeder RZ-115KX

Ursprungsland: DE, German; Zugfeder RZ-115KX
