Zugfeder RZ-115MX Edelstahl Ø 1,4 x 10 x 26,9 mm / 270°

Staffelpreise - Zugfeder RZ-115MX

Bestellmenge	Einzelpreis [EUR]
1	6,3400 EUR
2	3,9900 EUR
3	2,6300 EUR
7	2,1900 EUR
17	1,1200 EUR
37	0,7600 EUR
75	0,5700 EUR
125	0,5339 EUR
175	0,5280 EUR
250	0,5147 EUR
350	0,4963 EUR
450	0,4768 EUR

Zugfeder Kaufen

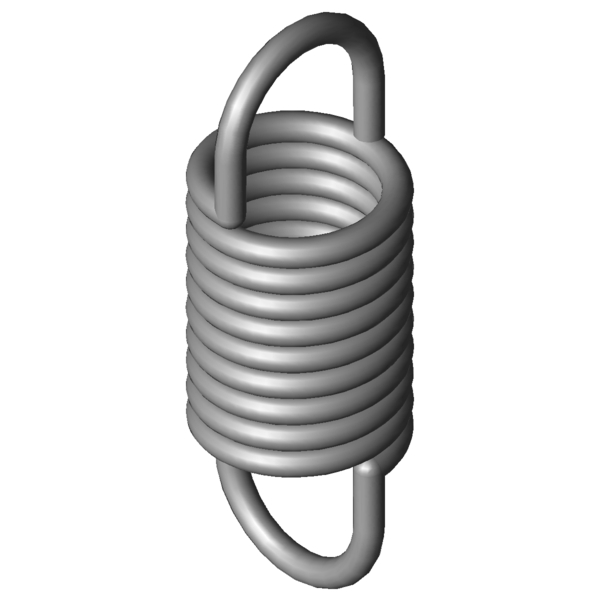

Produktbild Zugfeder RZ-115MX

Menge:Menge: In den Warenkorb legen

Technische Daten - Zugfeder RZ-115MX

Formelzeichen	Wert	Einheit	Beschreibung
Material	1.4310	-	Werkstoffart
Ösenform	1/1 deutsche	-	Ösenform
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt (Öseninnenkante bis Öseninnenkante)
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder belastet (Öseninnenkante bis Öseninnenkante)
s2		mm	Strecke der Feder gespannt
Ösenstellung	270	°	Ösenstellung (Verdrehwinkel zwischen den beiden Ösen)
d	1,4	mm	Drahtdurchmesser
D		mm	Mittlerer Windungsdurchmesser
De	10	mm	Äußerer Windungsdurchmesser
Dh	12,4	mm	Kleinster Hülsendurchmesser
L0	26,9	mm	Länge der unbelasteten Feder (Öseninnenkante bis Öseninnenkante)
Lk	15,05	mm	Länge des unbelasteten Federkörpers mit Vorspannung
Ln	40,48	mm	Größte Länge bei statischer Belastung
sn	13,58	mm	Größter Federweg bei statischer Belastung
Fn	81,51	N	Höchstkraft bei statischer Belastung
n		Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Windungen
Lh	5,92	mm	Abstand der Öseninnkante vom Federkörper
R	5,42	N/mm	Federrate
F0	7,911	N	Innere Vorspannkraft
Fntol	8,62	N	(+/-) Toleranz bei statischer Höchstkraft
L0tol	0,8	mm	(+/-) Toleranz für ungespannte Länge
Detol	0,25	mm	(+/-) Toleranz für äußerer Windungsdurchmesser
Oesttol	17	Grad	Toleranz Ösenstellung
Gewicht	3,7819	g	Gewicht des Artikels
Preisgruppe	ZH	-	Preisgruppe für diesen Artikel

Technische Darstellung Zugfeder

Datenblatt Zugfeder RZ-115MX Edelstahl Ø 1,4 x 10 x 26,9 mm / 270°

Datenblatt pdf-datei herunterladen

Federkennline Zugfeder RZ-115MX Edelstahl Ø 1,4 x 10 x 26,9 mm / 270°

Federkennline pdf-datei herunterladen

CAD-Daten Zugfeder RZ-115MX Edelstahl Ø 1,4 x 10 x 26,9 mm / 270°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Zugfeder RZ-115MX Edelstahl Ø 1,4 x 10 x 26,9 mm / 270°

Kraft-Weg-Berechnung Zugfeder RZ-115MX

Anfrageformular Zugfeder RZ-115MX Edelstahl Ø 1,4 x 10 x 26,9 mm / 270°

Anfrageformular Zugfeder RZ-115MX

Ähnliche Zugfedern im Umfeld der Zugfeder RZ-115MX Edelstahl Ø 1,4 x 10 x 26,9 mm / 270°

Finden Sie nachfolgend ähnliche Zugfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Zugfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
RZ-070X	8,8	21,9	0,596	1.4310	19,09	51,91	30,01	40,2 \| 75,5 \| 34,3 \| 10,6
RZ-085X	11	27,4	0,745	1.4310	28,97	63,06	35,66	45,7 \| 86,8 \| 36,8 \| 13,5
RZ-081FX	10	23	0,782	1.4310	23,6	51,14	28,14	45,3 \| 83,3 \| 38,6 \| 14,0
RZ-100FX	12	27,8	1,014	1.4310	34,95	59,87	32,07	49,0 \| 86,2 \| 42,6 \| 18,2
RZ-081KAX	8,5	23,5	1,025	1.4310	27,55	48,2	24,7	47,3 \| 78,9 \| 44,4 \| 18,6
RZ-087KX	9,4	26	1,158	1.4310	33,65	52,7	26,7	51,5 \| 87,4 \| 46,1 \| 21,0
RZ-093HX	8	30	1,361	1.4310	39,1	56,3	26,3	51,6 \| 80,4 \| 49,8 \| 24,8
RZ-091X	9	24	1,454	1.4310	35,06	45,97	21,97	54,2 \| 83,5 \| 52,4 \| 26,6
RZ-107X	11,2	30,2	1,845	1.4310	53,56	57,06	26,86	60,2 \| 89,2 \| 58,1 \| 33,2
RZ-109E-10X	10	32	2,162	1.4310	59,56	57,5	25,5	64,4 \| 91,1 \| 63,2 \| 38,9
RZ-100MX	7,5	27,2	3,104	1.4310	54,28	43,26	16,06	72,0 \| 84,2 \| 75,6 \| 56,3
RZ-115NX	10	35,3	3,355	1.4310	81,51	57,24	21,94	78,3 \| 92,1 \| 80,9 \| 61,9
RZ-110X	9,2	27	3,618	1.4310	64,34	43,29	16,29	80,2 \| 93,6 \| 81,1 \| 65,8
RZ-115V-29X	12	29	4,372	1.4310	83,35	46,8	17,8	85,0 \| 89,8 \| 87,0 \| 78,0
RZ-115MX	10	26,9	5,42	1.4310	81,51	40,48	13,58	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-128X	9,6	31	9,532	1.4310	121,7	42,78	11,78	75,0 \| 90,1 \| 76,9 \| 58,1
RZ-130QX	9	28,4	25,24	1.4310	175,9	34,47	6,07	51,2 \| 87,5 \| 45,5 \| 20,7
RZ-147E-01X	10	29,6	31,25	1.4310	212	35,63	6,03	48,5 \| 87,0 \| 41,4 \| 17,1

Anzahl der ähnlichen Metallfedern: 17

Zolltarifnummer: 73202085; Zugfeder RZ-115MX

Ursprungsland: DE, German; Zugfeder RZ-115MX
