Zugfeder RZ-125X Edelstahl Ø 1,6 x 11,6 x 34,2 mm / 270°

Staffelpreise - Zugfeder RZ-125X

Bestellmenge Einzelpreis [EUR]
1 6,3400 EUR
2 3,9900 EUR
3 2,6300 EUR
7 2,1900 EUR
17 1,1200 EUR
37 0,7600 EUR
75 0,5700 EUR
125 0,5339 EUR
175 0,5280 EUR
250 0,5147 EUR
350 0,4963 EUR
450 0,4768 EUR

Zugfeder Kaufen

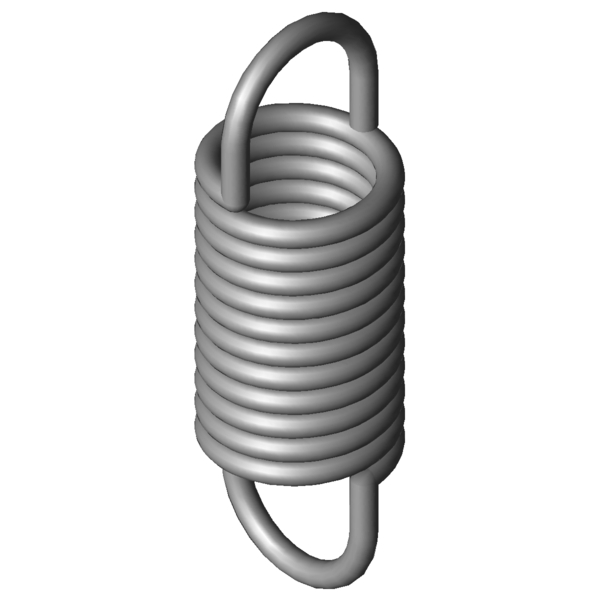

Produktbild Zugfeder RZ-125X
Produktbild Zugfeder RZ-125X
Menge: In den Warenkorb legen

Technische Daten - Zugfeder RZ-125X

Formelzeichen Wert Einheit Beschreibung
Material 1.4310 - Werkstoffart
Ösenform 1/1 deutsche - Ösenform
F1 N Kraft der Feder vorgespannt
L1 mm Länge der Feder vorgespannt (Öseninnenkante bis Öseninnenkante)
s1 mm Strecke der Feder vorgespannt
F2 N Kraft der Feder gespannt
L2 mm Länge der Feder belastet (Öseninnenkante bis Öseninnenkante)
s2 mm Strecke der Feder gespannt
Ösenstellung 270 ° Ösenstellung (Verdrehwinkel zwischen den beiden Ösen)
d 1,6 mm Drahtdurchmesser
D mm Mittlerer Windungsdurchmesser
De 11,6 mm Äußerer Windungsdurchmesser
Dh 14,3 mm Kleinster Hülsendurchmesser
L0 34,2 mm Länge der unbelasteten Feder (Öseninnenkante bis Öseninnenkante)
Lk 20,4 mm Länge des unbelasteten Federkörpers mit Vorspannung
Ln 53,62 mm Größte Länge bei statischer Belastung
sn 19,42 mm Größter Federweg bei statischer Belastung
Fn 102,6 N Höchstkraft bei statischer Belastung
n Stück Anzahl der federnden Windungen
nt Stück Anzahl der Windungen
Lh 6,9 mm Abstand der Öseninnkante vom Federkörper
R 4,88 N/mm Federrate
F0 7,911 N Innere Vorspannkraft
Fntol 9,87 N (+/-) Toleranz bei statischer Höchstkraft
L0tol 0,86 mm (+/-) Toleranz für ungespannte Länge
Detol 0,25 mm (+/-) Toleranz für äußerer Windungsdurchmesser
Oesttol 19 Grad Toleranz Ösenstellung
Gewicht 6,7427 g Gewicht des Artikels
Preisgruppe ZH - Preisgruppe für diesen Artikel
Technische Darstellung Zugfeder
Technische Darstellung Zugfeder

Datenblatt Zugfeder RZ-125X Edelstahl Ø 1,6 x 11,6 x 34,2 mm / 270°

Datenblatt pdf-datei herunterladen

Federkennline Zugfeder RZ-125X Edelstahl Ø 1,6 x 11,6 x 34,2 mm / 270°

Federkennline pdf-datei herunterladen

CAD-Daten Zugfeder RZ-125X Edelstahl Ø 1,6 x 11,6 x 34,2 mm / 270°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Zugfeder RZ-125X Edelstahl Ø 1,6 x 11,6 x 34,2 mm / 270°

Kraft-Weg-Berechnung Zugfeder RZ-125X

Anfrageformular Zugfeder RZ-125X Edelstahl Ø 1,6 x 11,6 x 34,2 mm / 270°

Anfrageformular Zugfeder RZ-125X

Ähnliche Zugfedern im Umfeld der Zugfeder RZ-125X Edelstahl Ø 1,6 x 11,6 x 34,2 mm / 270°

Finden Sie nachfolgend ähnliche Zugfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Zugfedern in einem anderen Werkstoff

Die nachfolgende Zugfeder hat die gleichen Baumaße, ist jedoch aus einem anderen Werkstoff. Bitte überprüfen Sie die Federkräfte.

Artikelnummer Werkstoff d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) R (N/mm) Ähnlichkeit in %: Gesamt | Geometrie | Belastung | Federsteifigkeit
RZ-125X 1.4310 1,6 11,6 34,2 102,6 53,62 19,42 4,88 100,0 | 100,0 | 100,0 | 100,0
Z-125X EN 10270-1 1,6 11,6 34,2 121,5 53,86 19,66 5,682 92,4 | 100,0 | 91,6 | 85,5
Anzahl der ähnlichen Metallfedern: 2

Ähnliche Zugfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität
Artikelnummer De (mm) L0 (mm) R (N/mm) Werkstoff Fn (N) Ln (mm) sn (mm) Ähnlichkeit in %
Gesamt | Geometrie | Belastung | Federsteifigkeit
RZ-088X 9,4 38 0,596 1.4310 33,65 89,8 51,8 41,8 | 77,8 | 35,1 | 12,3
RZ-100E-10X 14 31,2 0,612 1.4310 29,34 76,36 45,16 43,0 | 80,9 | 35,8 | 12,3
RZ-100GX 12 34,4 0,628 1.4310 34,95 86,2 51,8 45,6 | 88,3 | 35,8 | 12,8
RZ-085X 11 27,4 0,745 1.4310 28,97 63,06 35,66 45,3 | 79,1 | 41,3 | 15,4
RZ-104X 13,7 34,2 0,942 1.4310 44,22 77,85 43,65 50,2 | 87,6 | 43,8 | 19,2
RZ-100FX 12 27,8 1,014 1.4310 34,95 59,87 32,07 50,1 | 82,2 | 47,3 | 20,6
RZ-106E-10X 12,7 32,7 1,211 1.4310 47,55 68,9 36,2 54,4 | 88,4 | 50,0 | 24,9
RZ-115E-10X 11,3 42,1 1,265 1.4310 59,25 85,3 43,2 54,6 | 86,6 | 51,4 | 26,0
RZ-107X 11,2 30,2 1,845 1.4310 53,56 57,06 26,86 62,6 | 87,7 | 62,3 | 37,7
RZ-109E-10X 10 32 2,162 1.4310 59,56 57,5 25,5 65,8 | 86,0 | 67,1 | 44,2
RZ-115V-30X 12 36,5 2,782 1.4310 83,35 64,38 27,88 75,6 | 94,7 | 75,4 | 56,6
RZ-115NX 10 35,3 3,355 1.4310 81,51 57,24 21,94 81,5 | 90,2 | 84,0 | 70,3
RZ-124F-01X 12,7 36 3,568 1.4310 94,45 60,6 24,6 84,5 | 95,4 | 85,5 | 72,7
RZ-115V-29X 12 29 4,372 1.4310 83,35 46,8 17,8 88,9 | 91,7 | 86,4 | 88,6
RZ-125X 11,6 34,2 4,88 1.4310 102,6 53,62 19,42 100,0 | 100,0 | 100,0 | 100,0
RZ-130LX 12 33,2 8,878 1.4310 137 47,4 14,2 74,3 | 94,2 | 74,0 | 54,8
RZ-128X 9,6 31 9,532 1.4310 121,7 42,78 11,78 71,6 | 91,1 | 72,5 | 51,1
RZ-145X 12 38,3 11,915 1.4310 181,5 52,22 13,92 64,4 | 88,7 | 64,1 | 40,5
RZ-147QX 11 34,8 30,849 1.4310 251,8 42,15 7,35 47,8 | 88,6 | 39,3 | 15,4
RZ-147E-01X 10 29,6 31,25 1.4310 212 35,63 6,03 46,3 | 84,3 | 39,7 | 15,0
Anzahl der ähnlichen Metallfedern: 19

Zolltarifnummer: 73202085; Zugfeder RZ-125X

Ursprungsland: DE, German; Zugfeder RZ-125X
