Zugfeder RZ-147NX Edelstahl Ø 2,2 x 15 x 74,2 mm / 270°

Staffelpreise - Zugfeder RZ-147NX

Bestellmenge	Einzelpreis [EUR]
1	6,5600 EUR
2	4,1300 EUR
3	2,9300 EUR
7	2,5000 EUR
17	1,2300 EUR
37	0,9300 EUR
75	0,7600 EUR
125	0,7600 EUR
175	0,7600 EUR
250	0,7600 EUR
350	0,7600 EUR
450	0,7600 EUR

Zugfeder Kaufen

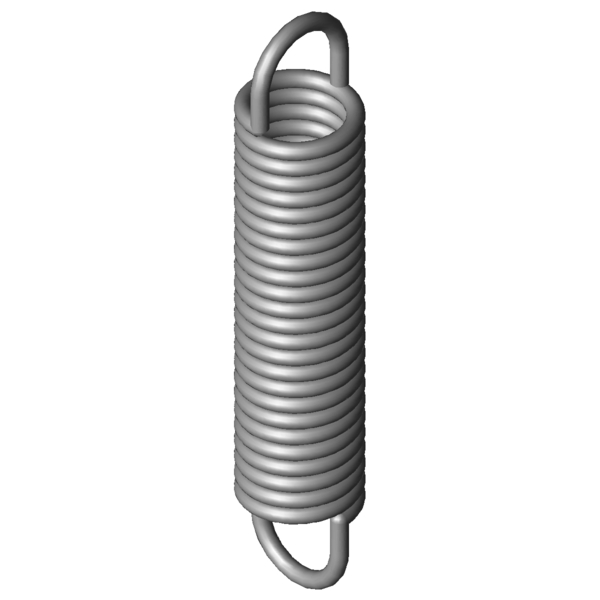

Produktbild Zugfeder RZ-147NX

Menge:Menge: In den Warenkorb legen

Technische Daten - Zugfeder RZ-147NX

Formelzeichen	Wert	Einheit	Beschreibung
Material	1.4310	-	Werkstoffart
Ösenform	1/1 deutsche	-	Ösenform
F1		N	Kraft der Feder vorgespannt
L1		mm	Länge der Feder vorgespannt (Öseninnenkante bis Öseninnenkante)
s1		mm	Strecke der Feder vorgespannt
F2		N	Kraft der Feder gespannt
L2		mm	Länge der Feder belastet (Öseninnenkante bis Öseninnenkante)
s2		mm	Strecke der Feder gespannt
Ösenstellung	270	°	Ösenstellung (Verdrehwinkel zwischen den beiden Ösen)
d	2,2	mm	Drahtdurchmesser
D		mm	Mittlerer Windungsdurchmesser
De	15	mm	Äußerer Windungsdurchmesser
Dh	18,6	mm	Kleinster Hülsendurchmesser
L0	74,2	mm	Länge der unbelasteten Feder (Öseninnenkante bis Öseninnenkante)
Lk	56,65	mm	Länge des unbelasteten Federkörpers mit Vorspannung
Ln	118,67	mm	Größte Länge bei statischer Belastung
sn	44,47	mm	Größter Federweg bei statischer Belastung
Fn	192,2	N	Höchstkraft bei statischer Belastung
n		Stück	Anzahl der federnden Windungen
nt		Stück	Anzahl der Windungen
Lh	8,77	mm	Abstand der Öseninnkante vom Federkörper
R	3,949	N/mm	Federrate
F0	16,6	N	Innere Vorspannkraft
Fntol	15,99	N	(+/-) Toleranz bei statischer Höchstkraft
L0tol	1,5	mm	(+/-) Toleranz für ungespannte Länge
Detol	0,3	mm	(+/-) Toleranz für äußerer Windungsdurchmesser
Oesttol	27	Grad	Toleranz Ösenstellung
Gewicht	32,0302	g	Gewicht des Artikels
Preisgruppe	#ZK	-	Preisgruppe für diesen Artikel

Technische Darstellung Zugfeder

Datenblatt Zugfeder RZ-147NX Edelstahl Ø 2,2 x 15 x 74,2 mm / 270°

Datenblatt pdf-datei herunterladen

Federkennline Zugfeder RZ-147NX Edelstahl Ø 2,2 x 15 x 74,2 mm / 270°

Federkennline pdf-datei herunterladen

CAD-Daten Zugfeder RZ-147NX Edelstahl Ø 2,2 x 15 x 74,2 mm / 270°

CAD-Modelle herunterladen: step, stl, iges ...

Kraft-Weg-Berechnung Zugfeder RZ-147NX Edelstahl Ø 2,2 x 15 x 74,2 mm / 270°

Kraft-Weg-Berechnung Zugfeder RZ-147NX

Anfrageformular Zugfeder RZ-147NX Edelstahl Ø 2,2 x 15 x 74,2 mm / 270°

Anfrageformular Zugfeder RZ-147NX

Ähnliche Zugfedern im Umfeld der Zugfeder RZ-147NX Edelstahl Ø 2,2 x 15 x 74,2 mm / 270°

Finden Sie nachfolgend ähnliche Zugfedern, die sich in Werkstoff, Baumaß und Federkraft von der aktuellen Feder unterscheiden. Die grün hinterlegte Feder ist die ähnlichste.

Ähnliche Zugfedern mit mehr oder weniger Federkraft

Geben Sie zum Kräftevergleich die gespannte Federlänge [L2] oder den gespannten Federweg [s2] ein und klicken auf [Aktualisieren]. Die Baumaße sind bis zu +/- 30 % toleriert.

Priorität

Artikelnummer	De (mm)	L0 (mm)	R (N/mm)	Werkstoff	Fn (N)	Ln (mm)	sn (mm)	Ähnlichkeit in % Gesamt \| Geometrie \| Belastung \| Federsteifigkeit
RZ-121JX	15,5	86,5	0,524	1.4310	78,31	224,87	138,37	44,9 \| 85,1 \| 36,4 \| 13,1
RZ-115V-22X	15	71,5	0,533	1.4310	67,55	188,47	116,97	46,0 \| 88,2 \| 36,6 \| 13,4
RZ-115JX	15	55,9	0,54	1.4310	55,72	151,04	95,14	43,7 \| 79,7 \| 37,9 \| 13,6
RZ-115E-12X	11,3	75,5	0,546	1.4310	59,25	175,5	100	43,0 \| 77,6 \| 37,6 \| 13,7
RZ-121HX	15,5	75,5	0,633	1.4310	78,31	190,1	114,6	48,3 \| 89,3 \| 39,8 \| 15,8
RZ-115V-21X	15	62,5	0,649	1.4310	67,55	158,68	96,18	47,0 \| 84,1 \| 40,7 \| 16,3
RZ-124X	14,1	83	0,739	1.4310	85,63	190,41	107,41	48,9 \| 85,4 \| 43,0 \| 18,4
RZ-121GX	15,5	66	0,769	1.4310	78,31	160,23	94,23	49,8 \| 86,2 \| 44,0 \| 19,2
RZ-130K-03X	16	84,6	0,923	1.4310	105	189,82	105,22	53,1 \| 87,8 \| 48,4 \| 23,1
RZ-115V-33X	12	77	0,939	1.4310	83,35	159,62	82,62	51,2 \| 81,5 \| 48,6 \| 23,3
RZ-124FX	12,7	68	1,321	1.4310	94,45	134,47	66,47	58,0 \| 83,0 \| 58,0 \| 32,9
RZ-130K-21X	16	63	1,41	1.4310	105	131,9	68,9	60,6 \| 86,8 \| 59,6 \| 35,3
RZ-141GX	16	87	1,558	1.4310	139,7	169,27	82,27	64,2 \| 90,0 \| 63,4 \| 39,3
RZ-143X	14,5	58,8	3,629	1.4310	153	97,31	38,51	88,0 \| 88,9 \| 83,1 \| 91,9
RZ-147NX	15	74,2	3,949	1.4310	192,2	118,67	44,47	100,0 \| 100,0 \| 100,0 \| 100,0
RZ-161X	15	81	7,07	1.4310	269,8	115,85	34,85	74,6 \| 93,2 \| 74,8 \| 55,8
RZ-162SX	14	86,2	15,467	1.4310	386,7	108,83	22,63	53,9 \| 86,0 \| 50,3 \| 25,3
RZ-162RX	14	61	24,306	1.4310	386,7	75,4	14,4	47,3 \| 84,7 \| 41,0 \| 16,1
RZ-177RX	18	78,5	31,25	1.4310	617,1	96,41	17,91	42,6 \| 79,7 \| 35,7 \| 12,5

Anzahl der ähnlichen Metallfedern: 18
